การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 4000x1600 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 800 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50 | max.drilling diamter: | Φ70 มม |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | ม3-ม24 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22kW |

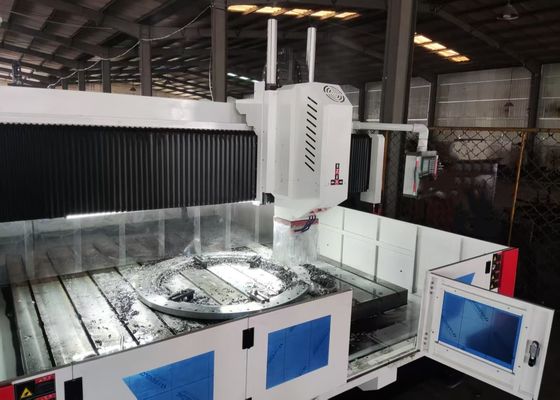

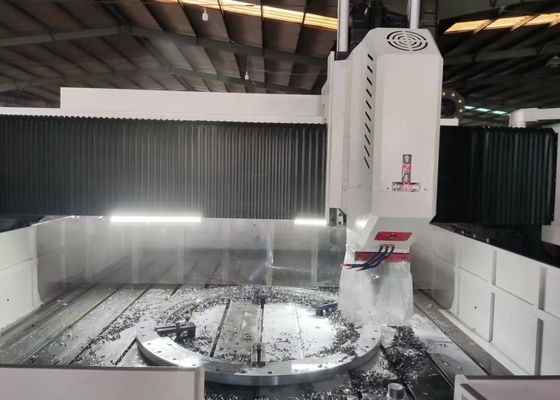

4000x1600mm ขนาดของชิ้นงาน เครื่องเจาะ CNC Plate Flange เครื่องเจาะ 800mm ความสูง gantry
การใช้งาน:
อุปกรณ์นี้ถูกออกแบบมาเพื่อการเจาะ, chamfering, tapping, และการบดงานบนแผ่นและองค์ประกอบโครงสร้าง.มันถูกออกแบบเป็นหลักสําหรับการเจาะชิ้นงานที่มีประสิทธิภาพสูงกล่อง, แหวนและแผ่นที่มีความหนาที่อยู่ในช่วงการแปรรูปที่มีประสิทธิภาพอุปกรณ์สามารถการแปรรูปผ่านหลุมและหลุมตาบอดบนทั้งชิ้นส่วนวัสดุเดียวและวัสดุประกอบอุปกรณ์พร้อมกับการควบคุมดิจิตอลสําหรับกระบวนการแปรรูปของมัน เครื่องมือเครื่องมือที่ให้ความสะดวกในการใช้งานที่โดดเด่นการแปรรูปหลายชนิดและความต้องการการผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 4000x1600 มม. |
| ความสูงของแกนตารี | กว้าง 800 mm | |
| โต๊ะทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ70 มม. | |
| ความหนาสูงสุด | ≤ 180 มม | |
| กว้างกระแทก | M3-M24 มม. | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1600 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 9 รอบ / นาที | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 1x2.4 กิโลกรัม | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | ขนาด 4000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 9 m/min | |
| พลังการขับเคลื่อน servo motor | 2x4.2kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 9 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 1x2.4 กิโลกรัม | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 6000x3900x2700 มิลลิเมตร |
โครงสร้างการโยนแยก:
อุปกรณ์นี้ประกอบด้วยส่วนใหญ่ของโต๊ะทํางานเตียง, gantry โมบาย, เซลล์โมบาย, หัวแรงเจาะและบด, อัตโนมัติอุปกรณ์ลื่นและอุปกรณ์ป้องกัน, อุปกรณ์เย็นหมุนเวียนระบบควบคุมดิจิตอล, ระบบไฟฟ้าและอื่น ๆ ที่สนับสนุนและนําโดยรถเลนนําม้วน, ขับเคลื่อนโดยสกรูความแม่นยํา, เครื่องมือมีความแม่นยําการตั้งตําแหน่งสูงและการซ้ําความแม่นยําการตั้งตําแหน่ง.
ลักษณะสินค้า
1เตียงและโต๊ะทํางาน:
เตียงนี้ถูกสร้างขึ้นจากเหล็กเหล็กเทา HT250 โดยได้รับการรักษาการผสมผสานและการแก่ก่อนการเสร็จสิ้น. มันมีความแข็งแกร่งแบบไดนามิกและสแตตติกที่ดีเยี่ยมโดยไม่มีการปรับปรุง.สองชุดของ guideways เส้นตรงความแม่นยําสูงถูกติดตั้งอยู่ทั้งสองข้างของฐานเตียง, รับประกันการกระจายแรงที่เท่าเทียมกันบนสไลด์ทางการนําขณะที่ปรับปรุงอย่างสําคัญความแข็งแรงโดยรวมของเครื่องมือเครื่องจักร, ความแข็งแรงในการดึงและความต้านทานการกด.ระบบขับเคลื่อนรวม AC servo มอเตอร์คู่กับการประกอบกลมสกรูความแม่นยํา, ทําให้ gantry สามารถบรรลุการเคลื่อนไหวในแกน Y ที่เรียบร้อย.
2มือถือแกนตารี:
การผลิตแกนทรีเคลื่อนไหวโดยการท่อจากเหล็กเหล็กเทา HT250 โดยมีชุดสองชุดของชุดการนําทางเส้นม้วนที่มีภาระสูงมากติดตั้งอยู่ด้านหน้าของมันกลมสกรูการประกอบความแม่นยําคู่กับมอเตอร์ servo ขับเคลื่อนแผ่นสไลด์หัวพลังงานเพื่อบรรลุการเคลื่อนไหวแกน X ที่แม่นยํา, และหัวแรงเจาะถูกติดต่อกับแผ่นสไลด์นี้การเดินผ่าน gantry ผ่านการดําเนินการโดย servo มอเตอร์ ผ่านการเชื่อมแม่นยํา ขับเคลื่อนลูกหมัดลูกหมัดลูกหมุนตามลูกหมัด, รับประกันการเคลื่อนไหวที่มั่นคงและแม่นยํา
3มือถือ:
เต้าเคลื่อนไหวถูกผลิตจากองค์ประกอบโครงสร้างเหล็กหลอมความแม่นยํา. มันพร้อมกับสองชุดของรถเข็นแนวทาง CNC ที่มีความจุสูงมาก,และเครื่องลดระดับดาวเคราะห์ความแม่นยําสูง เชื่อมต่อกับมอเตอร์เซอร์โวและขยายอายุการใช้งานของสกรูนําระบบขับเคลื่อนหัวแรงเจาะเพื่อดําเนินการเคลื่อนไหวแม่นยําในแกน Z ทําให้สามารถทํางานได้ เช่น การให้อาหารอย่างรวดเร็ว, การให้อาหารทํางาน, การถอนเร็ว, และการหยุดมันยังรวมการทําลายชิปอัตโนมัติ, การกําจัดชิป และความสามารถในการหยุดเพื่อเพิ่มประสิทธิภาพในการปฏิบัติงาน
.
เครื่องจักรอุตสาหกรรมแกนทรี CNC ที่มีประสิทธิภาพสูงนี้ มีความเชี่ยวชาญในการเจาะและการทําเครื่องหมายสําหรับแผ่นและองค์ประกอบโลหะแผ่นมันถูกออกแบบอย่างละเอียดเพื่อให้บริการการแปรรูปแม่นยําของชิ้นงานชนิดแผ่นและส่วนผสมโครงสร้าง, มีความสามารถในการปรับปรุงเฉพาะในการแปรรูปฟลานจ์, ዲስก์, แหวน, แผ่นเรียบ, และส่วนประกอบคล้าย ๆ กันความต้องการหลักคือความหนาของชิ้นงานต้องสอดคล้องอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและบดบนแผ่นโครงสร้างและองค์ประกอบเชื่อมเรื่อง สร้างพื้นฐานที่น่าเชื่อถือสําหรับการประกอบรากเหล็กอย่างมั่นคงในภาคพลังงานลมมันให้บริการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยและแฟลนจ์ของเครื่องจักรลม หน ากระบวนการที่สําคัญที่รับประกันว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (eสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และพราคเกอร์รองรับการเชื่อมต่อที่ทนทานที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานยาวของสะพาน.
