การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 3000x2000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50-150 | max.drilling diamter: | φ50มม. |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | ม3-ม24 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22kW |
| เน้น: | เครื่องบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบด,เครื่องเจาะแผ่น CNC ขนาด 6500x4000x2700mm,เครื่องเจาะบนโต๊ะทํางาน CNC ด้วยช่อง T |
||

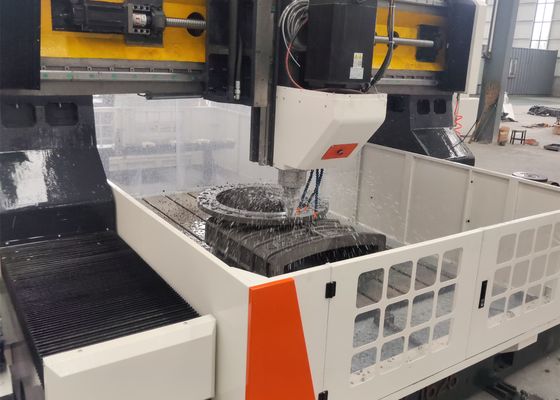

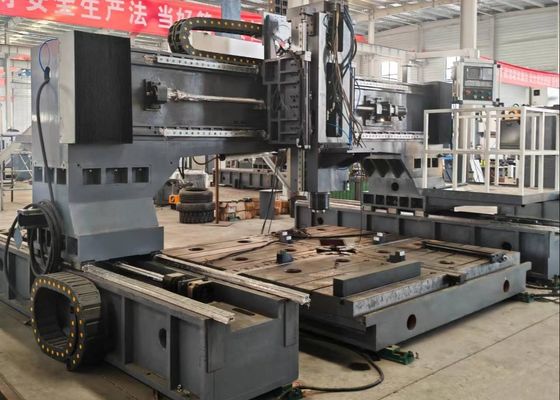

6500x4000x2700mm ขนาดรวม เครื่องบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบดบด
การใช้งาน:
เครื่องเจาะและเจาะแกนทรี CNC เป็นหลักแล้วสําหรับการเจาะ, การเจาะ, การเจาะ, และการเจาะบนแผ่นและองค์ประกอบโครงสร้างและชิ้นงานอื่น ๆ หนาของมันอยู่ในพื้นที่การแปรรูปที่ใช้ได้จริงของอุปกรณ์. มันอํานวยความสะดวกในการเจาะรูผ่านและรูตาบอดในทั้งองค์ประกอบวัสดุเดียวและวัสดุประกอบเท่ากัน กระบวนการแปรรูปทั้งหมดถูกควบคุมด้วยดิจิตอลให้ความสะดวกในการใช้งานที่ดีที่สุดในขณะที่ทําให้การผลิตเป็นระบบอัตโนมัติ, ความละเอียดสูง, การประมวลผลหลายชนิด, และการผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 3000x2200 มม. |
| ความสูงของแกนตารี | 600 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ50 มม | |
| กว้างกระแทก | M3-M24 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 3000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | ขนาด: 1000 mm |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 6500x4000x2700 มิลลิเมตร |
ลักษณะสินค้า
1อุปกรณ์ส่ง:
รถเลนนําทางไต้หวันที่มีความละเอียดสูง และสไลดอร์รับประกันการทํางานอย่างเรียบร้อยในขณะที่เพิ่มความสามารถในการแบกภาระหนักของอุปกรณ์ได้อย่างมีประสิทธิภาพ
แกน X และแกน Z ใช้คู่นําแบบเส้น 2 ตัวเป็นแกนนําและแกนบรรทุกภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวตามลําดับตอบสนองความต้องการทางเทคนิคสําหรับการเจาะความเร็วสูงสําหรับการส่งสัญญาณ ทั้งสองแกนใช้เครื่องยนต์ servo AC เพื่อขับเคลื่อนสกรูลูกบอลความแม่นยําสําหรับการเคลื่อนไหวหมุน
แกน Y มีเครื่องนําเส้นลําเลียงลําเลียงขนาดใหญ่ 2 ตัว ซึ่งแต่ละตัวมีเครื่องเลื่อนรถไฟสี่เหลี่ยม 2 ตัว เพื่อสร้างเส้นทางเลื่อนแกน Yการจัดตั้งนี้ตอบสนองความแข็งแรงสูงและความแข็งแรงของกรอบ gantry, ขณะที่นํามาซึ่งข้อดีทางเทคนิครวมถึงสัมประสานการขัดต่ํา, ความเร็วการเคลื่อนไหวสูง, การดูดซึมการสั่นสะเทือนที่ดีเยี่ยม, และอายุการใช้งานยาวนาน.การส่ง Y-axis ใช้เทคโนโลยีการขับเคลื่อนสมอง servo motor เพื่อขับเคลื่อนสกรูลูกกลมร่วมกันไปสู่การหมุน, ทําให้ฐานทํางานแกน Y สามารถเคลื่อนย้ายไปและกลับสําหรับการประกอบการ CNC
2อุปกรณ์หล่อลื่นอัตโนมัติและอุปกรณ์ป้องกัน:
เครื่องมือนี้มีระบบเล็บแบบอัตโนมัติแบบแรงดันเฉพาะขนาดที่ผลิตในไต้หวันการปะทะอัตโนมัติที่ไม่มีมุมตายต่อองค์ประกอบที่เคลื่อนไหว เช่น สายทางนํา, ปัดหมุนและ racks, ป้องกันอย่างมีประสิทธิภาพอายุการใช้งานของเครื่องมือ.ขณะที่เครื่องป้องกันน้ํากันกระจายถูกติดตั้งรอบบนโต๊ะทํางานเพื่อการป้องกันที่เสริม.
3ระบบควบคุมค่าสมบูรณ์แบบของรถบัส KND:
ระบบนํามาใช้บนแพลตฟอร์ม KND CNC, จับคู่กับ servo มอเตอร์ความละเอียดสูงค่าสมบูรณ์แบบซีรีส์สําหรับการขับเคลื่อน.และอินเตอร์เฟซการทํางานภาษาจีน, รองรับทั้งการเข้าในสถานที่และการใส่ข้อมูล USB ภายนอก
.
อุปกรณ์อุตสาหกรรมแกรนท์ CNC ที่มีประสิทธิภาพสูงนี้ มีความเชี่ยวชาญในการเจาะและการติดเครื่องหมายสําหรับแผ่นและแผ่นโลหะได้ถูกออกแบบอย่างละเอียดเพื่อการแปรรูปแม่นยําของส่วนประกอบชนิดแผ่นและส่วนโครงสร้างโดยเฉพาะเจาะจงปรับปรุงสําหรับการประมวลผลชิ้นงาน เช่น แฟลนเจอร์, ዲስก์, แหวน, และแผ่นเรียบมันรวมข้อกําหนดหลักที่ความหนาของชิ้นงานเหล่านี้ต้องสอดคล้องอย่างเคร่งครัดกับเครื่องจักร.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและบดบนแผ่นโครงสร้างและส่วนประกอบเชื่อมทําให้มีพื้นฐานที่น่าเชื่อถือสําหรับการประกอบที่มั่นคงของกรอบเหล็กในอุตสาหกรรมพลังงานลมมันนําเสนอการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยและแฟลนจ์ของห้างหุ้นลมสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และรองรับการสนับสนุนการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
