การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 3000x2000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50-150 | max.drilling diamter: | φ50มม. |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | ม3-ม24 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22kW |
| เน้น: | เครื่องเจาะ CNC แกน BT50,เครื่องบดแผ่น CNC ขนาด 3000x2200mm,BT1เครื่องเจาะ CNC |
||

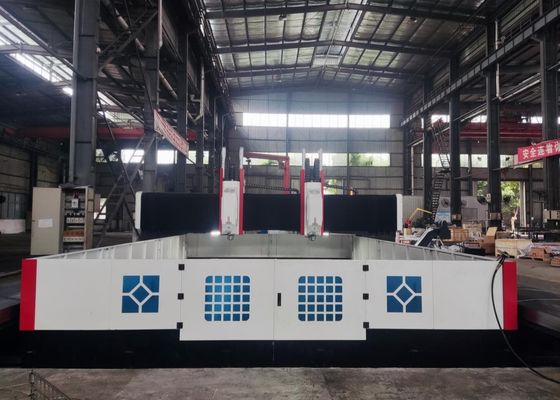

3000x2200mm ขนาดของชิ้นงาน เครื่องเจาะและบดแผ่น CNC
การใช้งาน:
เครื่องเจาะและเจาะแกนทรี CNC เป็นหลักสําหรับเจาะ, ผ่า, ติด, และเจาะแผ่นและองค์ประกอบโครงสร้างและชิ้นงานอื่น ๆ หนาที่อยู่ในช่วงการแปรรูปที่มีประสิทธิภาพของเครื่องมือมันทําให้การเจาะรูผ่านและรูตาบอดในทั้งชิ้นส่วนวัสดุเดียวและวัสดุประกอบกระบวนการแปรรูปทั้งหมดถูกควบคุมด้วยดิจิตอลเพื่อความสะดวกในการใช้งาน, รองรับการผลิตอัตโนมัติ ความละเอียดสูง การประมวลผลหลายชนิด และการผลิตจํานวนมาก
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 3000x2200 มม. |
| ความสูงของแกนตารี | 600 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ50 มม | |
| กว้างกระแทก | M3-M24 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 3000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | ขนาด: 1000 mm |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 6500x4000x2700 มิลลิเมตร |
ลักษณะสินค้า
1. เตียงเครื่องจักรและโต๊ะทํางาน:
เครื่องยนต์เตียงและโต๊ะทํางานเป็นเหล็กสีเทา (HT250) ท่อชิ้นเดียวพวกเขาอวดความแข็งแรงแบบไดนามิกและสแตตติกที่โดดเด่นด้านบนของโต๊ะทํางานมี T-slots ที่มีการแปรรูปอย่างแม่นยํา และจัดไว้อย่างเหมาะสมเพื่ออํานวยความสะดวกในการจับชิ้นงานสองชุดของนําทางเส้นตรงความแม่นยําสูงถูกติดตั้งอยู่ทั้งสองด้านของฐานเตียง, รับประกันการกระจายแรงที่เท่าเทียมกันบนสไลดเกอร์และเพิ่มความแข็งแรงของเครื่องมือ, ความแข็งแรงในการดึงและความต้านทานต่อการกดระบบขับเคลื่อนใช้เครื่องขับเคลื่อน AC servo จับคู่กับการประกอบสกรูลูกบอลความแม่นยําสําหรับการขับเคลื่อนสองด้าน, ทําให้การเคลื่อนไหวของแกนทารีได้ตามแกน Y. โบลท์ที่ปรับได้ถูกกระจายอยู่ด้านล่างของเตียง, ทําให้สามารถปรับระดับเตียงและโต๊ะทํางานได้อย่างสะดวก
2มือถือแกนตารี:
โกงเคลื่อนที่ถูกสร้างขึ้นจากเหล็กเทา (HT250) ท่อ. มีการติดตั้งคู่คู่ของแนวนําแบบเคลื่อนที่บรรทุกภาระสูงมากอยู่ด้านหน้าของโกง.การประกอบความแม่นยําลูกกลมสกรูคู่กับมอเตอร์ servo ทําให้แผ่นเลื่อนหัวพลังงานที่จะเคลื่อนไหวตามแกน X. แผ่นเลื่อนหัวแรงติดตั้งด้วยหัวแรงเจาะ การเคลื่อนไหว gantry ได้รับการดําเนินการผ่าน servo มอเตอร์ที่ขับเคลื่อนลูกหมัดลูกหมัดให้หมุนบนลูกหมัดลูกหมัดผ่านการเชื่อมแม่นยํา.
3มือถือ:
เต้าเคลื่อนไหวเป็นองค์ประกอบโครงสร้างเหล็กเหล็กแม่นยํา ที่ติดตั้งบน เต้ามีชุดสองชุดของ CNC สไลด์เส้นบรรทัดภาระสูงสุดและเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูงที่เชื่อมต่อกับมอเตอร์เซอร์โว. น้ําหนักของหัวแรงเจาะถูกสมดุลเพื่อลดภาระของสกรูและยืดอายุการใช้งานของสกรูลูกกลม. มันขับเคลื่อนหัวแรงเจาะที่จะเคลื่อนไหวตามแกน Z,ทําให้สามารถดําเนินการ เช่น การเคลื่อนไหวไปข้างหน้าอย่างรวดเร็ว, การเคลื่อนไหวย้อนหลังอย่างรวดเร็ว และการหยุดหัวพลังงาน พร้อมกับการทําลายชิปอัตโนมัติ, การถอดชิป, และการหยุดฟังก์ชัน
4หัวเจาะ:
หัวพลังงานการเจาะใช้มอเตอร์ servo spindle ที่มุ่งเน้นส่งพลังงานไปยัง spindle ความแม่นยําที่เชี่ยวชาญผ่านเข็มขัดซินโครนที่มีฟันเพื่อเพิ่มแรงหมุนสปินด์ลัดมีคอนฟิกชั่นด้วยเบอร์สัมผัสมุมญี่ปุ่นจัดเรียงในโครงสร้างหกแถว (สี่ด้านหน้าและสองด้านหลัง), ทําให้สามารถควบคุมความเร็วอย่างไม่ขั้นต่ํา. อุปกรณ์ที่มีระบบเปลี่ยนเครื่องมือปนูเมติก, spindle รับรองการเปลี่ยนเครื่องมืออย่างรวดเร็วและสะดวก.การเคลื่อนไหวอาหารถูกขับเคลื่อนโดยมอเตอร์ servo จับคู่กับลูกกลิ้งแกน X และ Y รองรับการทํางานเชื่อมโยงและใช้การควบคุมลุปครึ่งปิดปลาย spindle มีรูกระโปรง BT50 และติดตั้งด้วยสานหมุนความเร็วสูง, สนับสนุนการประมวลผล U-drill ความเร็วสูงด้วยการส่งน้ําเย็นผ่าน spindle.

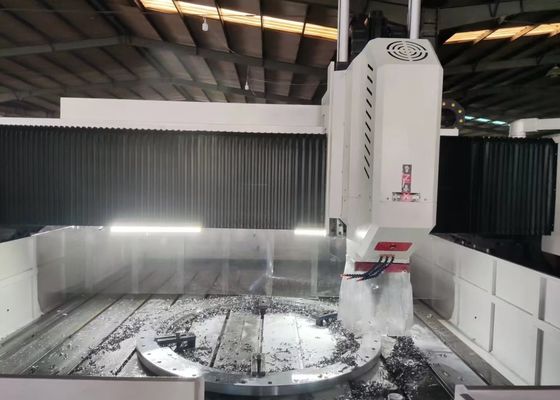

อุปกรณ์อุตสาหกรรมแกรนท์ CNC ที่มีประสิทธิภาพสูงนี้ มีความเชี่ยวชาญในการเจาะและการติดเครื่องหมายสําหรับแผ่นและแผ่นโลหะได้ถูกออกแบบอย่างละเอียดสําหรับการแปรรูปแม่นยําของส่วนประกอบชนิดแผ่นและส่วนโครงสร้างโดยเฉพาะเจาะจงสําหรับการประมวลผลชิ้นงานรวมถึงฟลานจ์, ดิสก์, แหวนและแผ่นเรียบมันมีความต้องการหลักที่ความหนาของชิ้นงานดังกล่าวต้องตรงกันอย่างเคร่งครัดกับเครื่องจักร.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและบดบนแผ่นโครงสร้างและส่วนผสมสร้างพื้นฐานที่แข็งแรงให้กับการประกอบรางเหล็กอย่างมั่นคงในภาคพลังงานลมมันให้บริการแก้ไขการแปรรูปแม่นยําสูงสําหรับหอพัดลมและ flanges (กระบวนการสําคัญที่รับประกันว่าชิ้นส่วนเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง)สําหรับการก่อสร้างสะพาน อุปกรณ์การประมวลผล สายพานและกองยึดการเชื่อมต่อที่ทนทานที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานยาวของสะพาน.
