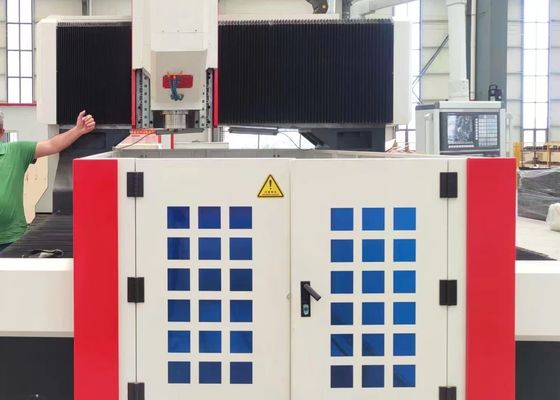

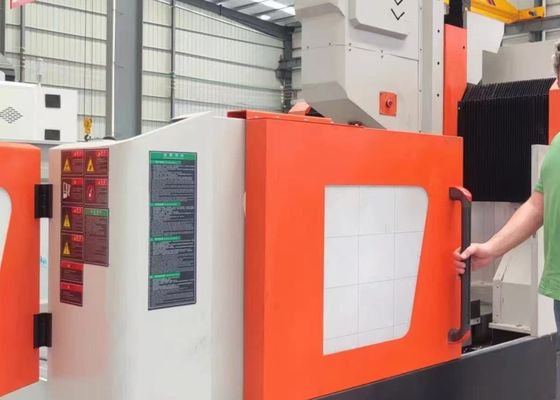

ขนาดโดยรวม 4000x3800x2800 มม. โต๊ะทำงานเครื่องเจาะ CNC แบบเคลื่อนย้ายได้ เส้นผ่านศูนย์กลางการเจาะสูงสุด 60 มม.

ขนาดโดยรวม 4000x3800x2800 มม. โต๊ะทำงาน เครื่องเจาะ CNC แบบเคลื่อนที่ได้ เส้นผ่านศูนย์กลางการเจาะสูงสุด 60 มม.

การใช้งาน:

เครื่องเจาะและกัด CNC แบบโครงสร้างเสาเป็นหลักถูกออกแบบมาเพื่อดำเนินการเจาะ, ลบมุม, แตะเกลียว, และกระบวนการกัดบนชิ้นงานแผ่นและส่วนประกอบโครงสร้าง ขอบเขตการดำเนินงานของเครื่องนี้ครอบคลุมชิ้นงานต่างๆ รวมถึงหน้าแปลน, แผ่นดิสก์, วงแหวน, และแผ่นเรียบ โดยมีข้อกำหนดด้านความหนาที่เข้มงวดภายในพารามิเตอร์การประมวลผลที่มีประสิทธิภาพที่กำหนดไว้ของอุปกรณ์ เครื่องนี้อำนวยความสะดวกในการตัดเฉือนรูทะลุและรูบอดทั้งบนชิ้นส่วนวัสดุเดี่ยวและส่วนประกอบวัสดุผสม ด้วยการควบคุมแบบดิจิทัลตลอดขั้นตอนการตัดเฉือนทั้งหมด เครื่องนี้ให้ความสะดวกในการใช้งานและประสิทธิภาพที่เหนือกว่า เครื่องนี้ติดตั้งอุปกรณ์ที่ดีเพื่อรองรับการผลิตอัตโนมัติ บรรลุผลลัพธ์การตัดเฉือนที่มีความแม่นยำสูง และตอบสนองความต้องการของสถานการณ์การผลิตที่หลากหลายและขนาดใหญ่

ข้อมูลจำเพาะ:

คุณสมบัติของผลิตภัณฑ์

1. ระบบส่งกำลัง:
รางนำและตัวเลื่อนที่มีความแม่นยำสูงที่มาจากไต้หวันได้รับการออกแบบมาเพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่ราบรื่นในขณะที่เพิ่มความสามารถในการรับน้ำหนักของอุปกรณ์อย่างมาก
แกน X และแกน Z ได้รับการกำหนดค่าด้วยรางนำเชิงเส้นแบบลูกกลิ้งสองและสี่ตัวตามลำดับ ทำหน้าที่เป็นกลไกนำทางและรับน้ำหนักสำหรับการเคลื่อนที่ด้านข้างและตามยาว การกำหนดค่านี้เป็นไปตามข้อกำหนดทางเทคนิคสำหรับการทำงานเจาะความเร็วสูงอย่างเต็มที่ สำหรับการส่งกำลัง แกน X และ แกน Z ใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนสกรูบอลที่มีความแม่นยำ แปลงการเคลื่อนที่แบบหมุนเป็นการกระจัดเชิงเส้นที่แม่นยำ

แกน Y ติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักสองตัว แต่ละตัวติดตั้งตัวเลื่อนรางสี่เหลี่ยมสองตัวเพื่อสร้างกลไกการเลื่อนแกน Y การออกแบบโครงสร้างนี้ไม่เพียงแต่เป็นไปตามข้อกำหนดด้านความแข็งแกร่งและความแข็งแรงสูงของโครงสร้างเสาเท่านั้น แต่ยังให้ข้อได้เปรียบทางเทคนิคต่างๆ รวมถึงค่าสัมประสิทธิ์แรงเสียดทานต่ำ ความเร็วในการเคลื่อนที่สูง ประสิทธิภาพการลดแรงสั่นสะเทือนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน สำหรับการส่งกำลัง แกน Y ใช้เทคโนโลยีการขับเคลื่อนแบบซิงโครนัสของมอเตอร์เซอร์โว ซึ่งขับเคลื่อนสกรูบอลพร้อมกันเพื่อให้หมุน ทำให้เกิดการเคลื่อนที่แบบลูกสูบของโต๊ะทำงานแกน Y เพื่อให้บรรลุการทำงานของเครื่องจักร CNC ที่แม่นยำ

2. ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องมือเครื่องจักรนี้ติดตั้งระบบหล่อลื่นอัตโนมัติแบบบางส่วนที่ผลิตในไต้หวัน ให้การหล่อลื่นอัตโนมัติแบบครอบคลุมและไม่มีมุมอับให้กับส่วนประกอบที่เคลื่อนที่ เช่น รางนำ สกรูนำ และแร็ค ซึ่งช่วยปกป้องอายุการใช้งานของเครื่องมือเครื่องจักรอย่างมีประสิทธิภาพ แกน X และแกน Y ของอุปกรณ์ติดตั้งฝาครอบป้องกันฝุ่น ในขณะที่ติดตั้งการ์ดป้องกันน้ำรอบโต๊ะทำงานเพื่อเพิ่มการป้องกันการทำงาน

3. ระบบส่งน้ำหล่อเย็นส่วนกลาง:
เครื่องมือเครื่องจักรนี้มาพร้อมกับระบบส่งน้ำหล่อเย็นส่วนกลางเป็นมาตรฐาน ระบบหมุนเวียนน้ำหล่อเย็นภายในช่วยป้องกันเศษเหล็กจากการเกาะติดกับเครื่องมือในระหว่างการทำงานของเครื่องจักร ลดการสึกหรอของเครื่องมือ ยืดอายุการใช้งานของเครื่องมือ และเพิ่มผิวสำเร็จของชิ้นงาน ช่องจ่ายน้ำหล่อเย็นแรงดันสูงที่ปลายเครื่องมือให้การปกป้องที่เชื่อถือได้สำหรับพื้นผิวชิ้นงานและข้อต่อหมุนความเร็วสูง ป้องกันการอุดตันของข้อต่อหมุนที่เกิดจากสิ่งสกปรก และมีส่วนช่วยในการปรับปรุงคุณภาพโดยรวมของชิ้นงานและประสิทธิภาพการทำงาน

อุปกรณ์อุตสาหกรรม CNC แบบโครงสร้างเสาประสิทธิภาพสูงนี้ ซึ่งทุ่มเทให้กับการใช้งานการเจาะและทำเครื่องหมายแผ่นและแผ่นโลหะ ได้รับการออกแบบอย่างพิถีพิถันสำหรับการตัดเฉือนที่มีความแม่นยำของส่วนประกอบประเภทแผ่นและชิ้นส่วนโครงสร้าง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการประมวลผลชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่นเรียบ โดยมีข้อกำหนดหลักที่ความหนาของชิ้นงานเหล่านี้ต้องเป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ล่วงหน้าของเครื่องอย่างเคร่งครัด

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดำเนินการเจาะและกัดที่มีความแม่นยำบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมต่อ ซึ่งเป็นการวางรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ภายในอุตสาหกรรมพลังงานลม อุปกรณ์นี้ให้โซลูชันการตัดเฉือนที่มีความแม่นยำสูงสำหรับหอคอยกังหันลมและหน้าแปลน ซึ่งเป็นกระบวนการสำคัญที่ช่วยให้มั่นใจได้ว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ซึ่งอำนวยความสะดวกในการสร้างการเชื่อมต่อที่มั่นคงและทนทานซึ่งออกแบบมาให้ทนทานต่อภาระแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
