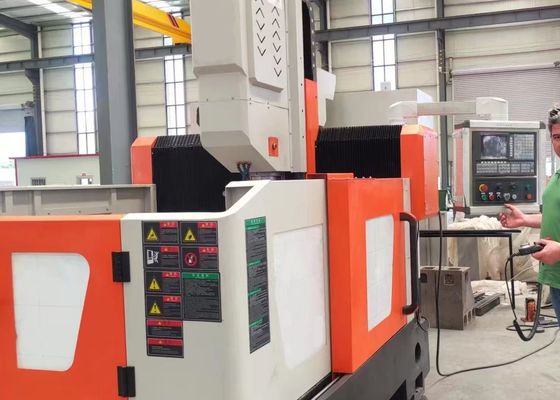

ขนาดชิ้นงาน 1200x1200 มม. เครื่องเจาะและกัดแบบแผ่นยึด Gantry ความสูง Gantry 750 มม.

ขนาดชิ้นงาน 1200x1200 มม. เครื่องกัดและเจาะแบบแผ่นติดตั้งบนโครงสร้าง Gantry สูง 750 มม.

การใช้งาน:

เครื่องกัดและเจาะ CNC แบบ Gantry ถูกออกแบบมาเพื่อการเจาะ, ลบมุม, ทำเกลียว, และการกัดบนแผ่นและส่วนประกอบโครงสร้าง การใช้งานครอบคลุมชิ้นงาน เช่น หน้าแปลน, แผ่นดิสก์, วงแหวน, และแผ่นเรียบที่มีความหนาอยู่ในช่วงการประมวลผลที่มีประสิทธิภาพของอุปกรณ์ เครื่องนี้ช่วยให้สามารถผลิตรูทะลุและรูบอดบนส่วนประกอบวัสดุเดี่ยวและวัสดุผสมได้ ด้วยการควบคุมแบบดิจิทัลตลอดกระบวนการตัดเฉือนทั้งหมด ทำให้ใช้งานได้สะดวกอย่างยิ่ง สามารถรองรับการผลิตแบบอัตโนมัติ, ทำความแม่นยำสูง, และรองรับความต้องการในการผลิตที่หลากหลายและขนาดใหญ่

ข้อมูลจำเพาะ:

คุณสมบัติของผลิตภัณฑ์

1. เตียงเครื่องจักรและโต๊ะทำงาน:
เตียงเครื่องจักรและโต๊ะทำงานถูกหล่อขึ้นเป็นชิ้นเดียวจากเหล็กหล่อสีเทา (HT250) ผ่านการอบอ่อนสองครั้งและการบำบัดด้วยการบ่มก่อนการตัดเฉือนความแม่นยำขั้นสุดท้าย กระบวนการผลิตนี้ช่วยให้มั่นใจได้ถึงความแข็งแกร่งทั้งแบบคงที่และแบบไดนามิก รวมถึงความเสถียรของมิติโดยไม่มีการเสียรูป พื้นผิวโต๊ะทำงานถูกตัดเฉือนอย่างแม่นยำด้วย T-slot ที่จัดเรียงอย่างสมเหตุสมผล ออกแบบมาโดยเฉพาะสำหรับการหนีบชิ้นงานอย่างปลอดภัย รางนำเชิงเส้นความแม่นยำสูงสองชุดถูกติดตั้งที่แต่ละด้านของฐานเตียง ทำให้เกิดการกระจายแรงอย่างสม่ำเสมอไปยังตัวเลื่อนราง ซึ่งช่วยเพิ่มความแข็งแกร่งโดยรวมของเครื่องมือเครื่องจักรและทนทานต่อแรงดึงและแรงอัดได้อย่างมาก ระบบขับเคลื่อนใช้มอเตอร์เซอร์โว AC คู่กับบอลสกรูความแม่นยำสูงเพื่อขับเคลื่อนการเคลื่อนที่ของแกน Y ของ Gantry พร้อมกันทั้งสองด้าน สลักเกลียวสมอที่ปรับได้ถูกกระจายอย่างมีกลยุทธ์บนพื้นผิวด้านล่างของเตียง ช่วยอำนวยความสะดวกในการปรับระดับเตียงเครื่องจักรและโต๊ะทำงาน

2. คานยึด/Gantry เคลื่อนที่:
Gantry แบบคานยึดถูกผลิตขึ้นโดยการหล่อจากเหล็กหล่อสีเทา (HT250) รางนำเชิงเส้นแบบลูกกลิ้งรับน้ำหนักสูงพิเศษสองชุดถูกติดตั้งที่ด้านหน้าของ Gantry บอลสกรูความแม่นยำสูงคู่กับเซอร์โวมอเตอร์ขับเคลื่อนแผ่นเลื่อนหัวกำลังให้เคลื่อนที่ไปตามแกน X และแผ่นเลื่อนติดตั้งหัวกำลังเจาะเป็นมาตรฐาน การเคลื่อนที่ของ Gantry เกิดขึ้นผ่านเซอร์โวมอเตอร์ ซึ่งส่งกำลังผ่านข้อต่อความแม่นยำสูงเพื่อขับเคลื่อนน็อตบอลสกรูสำหรับการเคลื่อนที่แบบหมุนบนบอลสกรู

3. แซดเดิลเคลื่อนที่:
แซดเดิลเคลื่อนที่เป็นส่วนประกอบโครงสร้างเหล็กหล่อความแม่นยำสูง ติดตั้งรางเลื่อนนำเชิงเส้น CNC รับน้ำหนักสูงพิเศษสองชุด ชุดประกอบบอลสกรูความแม่นยำสูง และตัวลดดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับเซอร์โวมอเตอร์ การออกแบบนี้รวมการถ่วงน้ำหนักหัวกำลัง ซึ่งช่วยลดภาระบนบอลสกรูและยืดอายุการใช้งาน แซดเดิลขับเคลื่อนหัวกำลังเจาะให้เคลื่อนที่ไปตามแกน Z ทำให้สามารถทำงานต่างๆ ได้ เช่น การเคลื่อนที่ไปข้างหน้าอย่างรวดเร็ว การดึงกลับอย่างรวดเร็ว และการหยุดหัวกำลัง นอกจากนี้ยังมีคุณสมบัติการทำลายเศษอัตโนมัติ การกำจัดเศษ และความสามารถในการหยุดชั่วคราวเป็นมาตรฐาน

4. หัวกำลังเจาะ:
หัวกำลังเจาะได้รับการกำหนดค่าด้วยมอเตอร์แกนหมุนเซอร์โวเฉพาะ ซึ่งส่งกำลังไปยังแกนหมุนความแม่นยำพิเศษผ่านสายพานซิงโครนัสแบบมีฟันเพื่อเพิ่มเอาต์พุตแรงบิด แกนหมุนประกอบด้วยชุดแบริ่งสัมผัสมุมที่ผลิตในญี่ปุ่น (สี่แถวที่ด้านหน้า สองแถวที่ด้านหลัง) และรองรับการควบคุมความเร็วแบบไม่จำกัด ติดตั้งระบบเปลี่ยนเครื่องมือแบบนิวเมติก แกนหมุนช่วยให้เปลี่ยนเครื่องมือได้อย่างรวดเร็วและมีประสิทธิภาพ การเคลื่อนที่ป้อนถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์คู่กับบอลสกรู แกน X และ Y รองรับการทำงานแบบเชื่อมโยงและใช้การควบคุมแบบกึ่งวงปิด ทำให้เกิดฟังก์ชันการแทรกสอดเชิงเส้นและวงกลม ปลายแกนหมุนมีรูเรียว BT50 และติดตั้งข้อต่อหมุนความเร็วสูง รองรับการตัดเฉือนสว่าน U ความเร็วสูงพร้อมการจ่ายสารหล่อเย็นผ่านแกนหมุน

อุปกรณ์อุตสาหกรรม CNC แบบ Gantry ประสิทธิภาพสูงนี้ เชี่ยวชาญด้านการเจาะและทำเครื่องหมายแผ่นและแผ่นโลหะ ได้รับการออกแบบอย่างพิถีพิถันสำหรับการตัดเฉือนชิ้นส่วนประเภทแผ่นและชิ้นส่วนโครงสร้างอย่างแม่นยำ ออกแบบมาโดยเฉพาะสำหรับการประมวลผลชิ้นงาน รวมถึงหน้าแปลน, แผ่นดิสก์, วงแหวน, และแผ่นเรียบ โดยมีข้อกำหนดหลักที่ความหนาของชิ้นงานดังกล่าวต้องเป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ล่วงหน้าของเครื่องอย่างเคร่งครัด

ในเวิร์กช็อปโครงสร้างเหล็ก อุปกรณ์นี้จะทำการเจาะและกัดอย่างแม่นยำบนแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ ซึ่งเป็นการวางรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ภายในภาคพลังงานลม อุปกรณ์นี้ให้โซลูชันการตัดเฉือนความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม ซึ่งเป็นกระบวนการที่ขาดไม่ได้เพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ทำให้เกิดการเชื่อมต่อที่มั่นคงและทนทานซึ่งออกแบบมาให้ทนทานต่อภาระแบบไดนามิกระหว่างอายุการใช้งานที่ยาวนานของสะพาน
