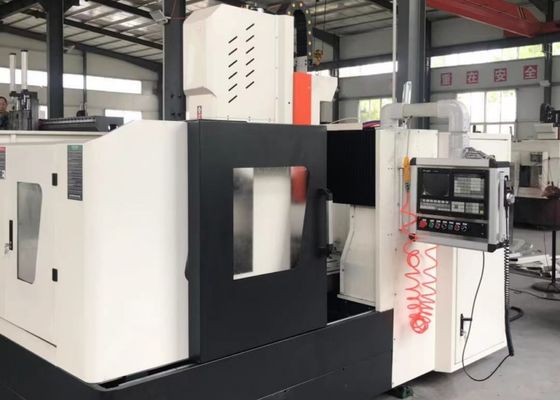

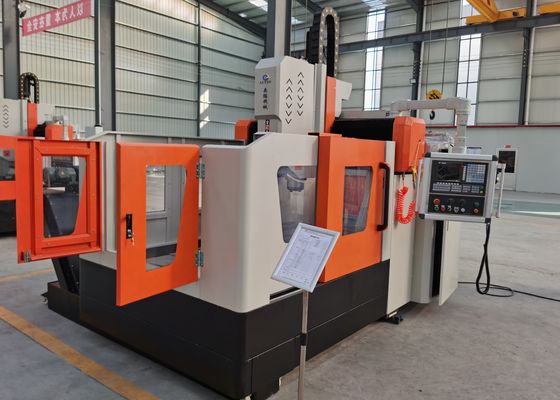

ขนาดโดยรวม 5300x3400x2700 มม. เครื่องกัดและเจาะแผ่น CNC เส้นผ่านศูนย์กลางการเจาะสูงสุด 40 มม.

ขนาดโดยรวม 5300x3400x2700 มม. เครื่องเจาะและกัดแผ่น CNC ขนาดเส้นผ่านศูนย์กลางการเจาะสูงสุด 40 มม.

การใช้งาน:

เครื่องเจาะและกัดแบบ CNC Gantry ถูกนำมาใช้เป็นหลักสำหรับการเจาะ การลบมุม การแตะเกลียว และการกัดบนแผ่นและส่วนประกอบโครงสร้าง เหมาะสำหรับชิ้นงาน เช่น หน้าแปลน ดิสก์ วงแหวน และแผ่น โดยที่ความหนาของชิ้นงานจะต้องอยู่ในช่วงการประมวลผลที่มีประสิทธิภาพของอุปกรณ์อย่างเคร่งครัด การตัดเฉือนรูทะลุและรูบอดสามารถทำได้ทั้งสำหรับชิ้นส่วนวัสดุเดี่ยวและวัสดุผสม ด้วยการควบคุมแบบดิจิทัลเหนือลำดับการประมวลผลทั้งหมด เครื่องจึงมีประสิทธิภาพในการทำงานที่ยอดเยี่ยม สามารถผลิตแบบอัตโนมัติ การตัดเฉือนที่มีความแม่นยำสูง การประมวลผลหลายประเภท และการผลิตขนาดใหญ่ได้

ข้อมูลจำเพาะ:

คุณสมบัติของผลิตภัณฑ์

1. อุปกรณ์ส่งกำลัง:
ใช้การออกแบบที่มีความแม่นยำสูงซึ่งรวมรางนำและตัวเลื่อนที่นำเข้าจากไต้หวัน ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นและเพิ่มความสามารถในการรับน้ำหนักมากได้อย่างมีประสิทธิภาพ
แกน X และแกน Z แต่ละแกนใช้รางนำเชิงเส้นแบบลูกกลิ้งสองตัวเป็นรางนำและรางรับน้ำหนักสำหรับการเคลื่อนที่ด้านข้างและตามยาวตามลำดับ ซึ่งสามารถตอบสนองความต้องการทางเทคนิคของการเจาะด้วยความเร็วสูงได้ การส่งกำลังของแกน X และแกน Z ใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนสกรูบอลที่มีความแม่นยำสำหรับการหมุน ทำให้เกิดการเคลื่อนที่แบบเชิงเส้น

2. แกน Y ติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักสองตัวที่ทั้งสองด้าน ซึ่งหนึ่งในนั้นมีโครงสร้างแบบแขวนข้าง ซึ่งร่วมกันสร้างรางเลื่อนแกน Y การกำหนดค่านี้ตรงตามข้อกำหนดด้านความแข็งแกร่งและความแข็งแรงสูงของโครง Gantry ในขณะเดียวกันก็แสดงให้เห็นถึงข้อดีทางเทคนิค เช่น ค่าสัมประสิทธิ์แรงเสียดทานต่ำ ความเร็วในการเคลื่อนที่สูง ประสิทธิภาพการดูดซับการสั่นสะเทือนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน การส่งกำลังแกน Y ใช้เทคโนโลยีการขับเคลื่อนแบบซิงโครนัสด้วยมอเตอร์เซอร์โวคู่: ติดตั้งมอเตอร์เซอร์โวหนึ่งตัวในแต่ละด้าน ซึ่งขับเคลื่อนสกรูบอลให้หมุนพร้อมกัน ทำให้กรอบ Gantry เคลื่อนที่และเปิดใช้งานการตัดเฉือน CNC

3. อุปกรณ์หล่อลื่นอัตโนมัติและอุปกรณ์ป้องกัน:
เครื่องมือเครื่องจักรติดตั้งอุปกรณ์หล่อลื่นอัตโนมัติแบบแรงดันบางส่วนแบบปริมาตรที่ผลิตในไต้หวัน ซึ่งช่วยให้สามารถหล่อลื่นคู่เคลื่อนที่ เช่น รางนำ สกรูนำ และแร็คโดยอัตโนมัติโดยไม่มีโซนตาย ทำให้มั่นใจได้ถึงอายุการใช้งานของเครื่องมือเครื่องจักร แกน X และแกน Y ของเครื่องมือเครื่องจักรติดตั้งฝาครอบป้องกันฝุ่น และติดตั้งอุปกรณ์ป้องกันการกระเซ็นน้ำรอบโต๊ะทำงาน

4. เครื่องวัดการรบกวนด้วยเลเซอร์:
อุปกรณ์แต่ละชิ้นผ่านการสอบเทียบโดยใช้เครื่องวัดการรบกวนด้วยเลเซอร์ API ของอเมริกา ซึ่งตรวจสอบและชดเชยข้อผิดพลาดของระยะพิทช์ ระยะคลอน ความแม่นยำในการวางตำแหน่ง และความแม่นยำในการวางตำแหน่งซ้ำได้อย่างแม่นยำ เหนือสิ่งอื่นใด พารามิเตอร์เหล่านี้ช่วยให้มั่นใจได้ถึงความเสถียรแบบไดนามิกและสแตติก รวมถึงความแม่นยำในการตัดเฉือนของเครื่องจักร ในขณะเดียวกันก็รับประกันความแม่นยำในการตัดเฉือน 3 มิติและความกลม

อุปกรณ์อุตสาหกรรมชนิด CNC Gantry ประสิทธิภาพสูงสำหรับการเจาะและทำเครื่องหมายแผ่นและแผ่นโลหะนี้ได้รับการออกแบบอย่างพิถีพิถันสำหรับการตัดเฉือนชิ้นส่วนประเภทแผ่นและชิ้นส่วนโครงสร้างอย่างแม่นยำ กำหนดค่าโดยเฉพาะสำหรับการประมวลผลชิ้นงาน เช่น หน้าแปลน ดิสก์ วงแหวน และแผ่นเรียบ โดยมีข้อกำหนดหลักที่ความหนาของชิ้นงานเหล่านี้ต้องเป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ของเครื่องอย่างเคร่งครัด

ในเวิร์กช็อปโครงสร้างเหล็ก อุปกรณ์นี้จะดำเนินการเจาะและกัดอย่างแม่นยำบนแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ ซึ่งเป็นการวางรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ภายในอุตสาหกรรมพลังงานลม อุปกรณ์นี้มอบโซลูชันการตัดเฉือนที่มีความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม ซึ่งเป็นกระบวนการสำคัญที่ช่วยให้มั่นใจได้ว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ซึ่งอำนวยความสะดวกในการสร้างการเชื่อมต่อที่มั่นคงและทนทานซึ่งออกแบบมาให้ทนทานต่อภาระแบบไดนามิกระหว่างอายุการใช้งานที่ยาวนานของสะพาน
