การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 13000x1000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT40-150 | max.drilling diamter: | Φ30 มม |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | M3-M10 |
| ความเร็วแกนหมุน: | 30~6,000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 7.5kW |
| เน้น: | เครื่องเจาะ CNC แบบเคลื่อนที่ได้,เครื่องกัดแผ่นแบบสองแกน,เครื่องเจาะ CNC PHD1310 |
||

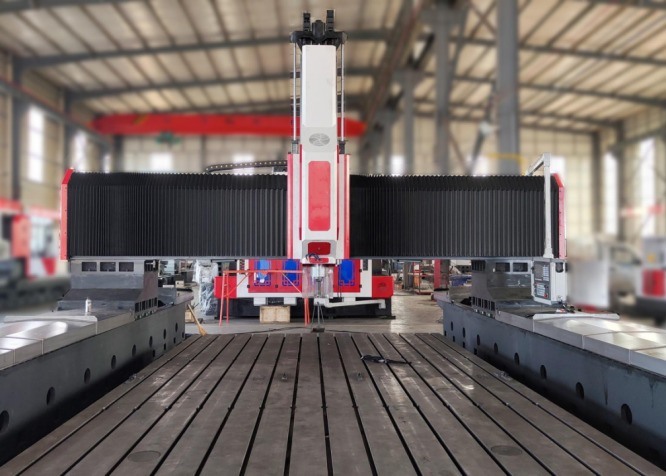

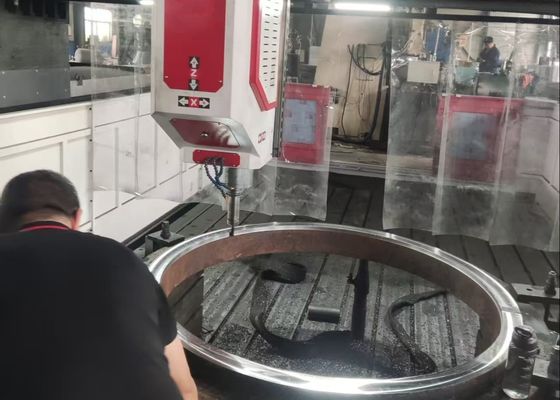

Gantry Mobile Double Spindle CNC เครื่องเจาะและบดแผ่น เครื่องแบบ PHD1310
การใช้งาน:
เครื่องเจาะและบดโลหะแผ่นแบบแกนทรี CNC นี้ถูกออกแบบมาโดยเฉพาะเพื่อทําการเจาะ, chamfering, tapping, milling,และการเจาะงานบนชิ้นงานแผ่นและองค์ประกอบโครงสร้างมันให้ผลงานการแปรรูปรูประสิทธิภาพสูงสําหรับชิ้นงาน เช่น แฟลเลนจ์, ดิสก์, แหวน, และแผ่นภายในช่วงความหนาที่กําหนดอุปกรณ์สามารถแปรรูปผ่านหลุมและหลุมตาบอด, และเข้ากันได้ทั้งส่วนประกอบจากวัสดุเดียวและส่วนประกอบจากวัสดุผสมเครื่องมือเครื่องจักรนี้ให้ความสะดวกในการใช้งานที่ดีกว่าและสามารถอัตโนมัติ, การผลิตความละเอียดสูงของสินค้าที่หลากหลายในสถานที่ผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 13000x1000 มิลลิเมตร |
| ความสูงของแกนตารี |
600 มม. (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ30 มม. | |
| กว้างกระแทก | M3-M10 | |
| ความเร็วของสปินด์ | 30 ~ 6000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 7.5kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: 1000 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 13000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 300 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 7.5kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 13000x3000x2500 มิลลิเมตร |
ลักษณะสินค้า
1ระบบควบคุม CNC ซีเมนส์/KND ครบวงจร
เครื่องยนต์ขับเคลื่อนโดยเครื่องยนต์เซอร์โวซีรีส์ค่าสมบูรณ์แบบความแม่นยําสูง มีอินเตอร์เฟซ RS232 และจอแสดงสีที่มีอินเตอร์เฟซการทํางานภาษาจีนขณะที่สนับสนุนเข้า USB ทั้งในสถานที่และภายนอก.
1.1. มีการบูรณาการกับฟังก์ชันการทําลายชิป ทําให้ผู้ใช้สามารถกําหนดเวลาและวาระการทําลายชิปผ่านอินเตอร์เฟซมนุษย์เครื่อง (HMI)
1.2อุปกรณ์พร้อมกับฟังก์ชันยกเครื่องมือ, ทําให้ความสูงของเครื่องมือยกสามารถตั้งค่าบน HMI. เมื่อถึงความสูงที่กําหนดไว้ก่อนระหว่างการเจาะบีทเจาะยกขึ้นอย่างรวดเร็วบนชิ้นงานเพื่อขับไล่ชิป, แล้วรีบย้อนกลับไปสู่พื้นผิวการเจาะ ก่อนที่จะดําเนินการอีกครั้งโดยอัตโนมัติ
1.3. ตู้ควบคุมการทํางานกลางและหน่วยมือที่บูรณาการทํางานบนระบบ CNC อินเตอร์เฟซมนุษย์-เครื่องจักร (HMI) รวมการปฏิสัมพันธ์มนุษย์-เครื่องจักร การชดเชยความผิดพลาดและฟังก์ชันเตือนอัตโนมัติ เพื่ออํานวยความสะดวกในการวางโปรแกรม, การเก็บรักษา, การแสดงและกระบวนการสื่อสาร
1.4อุปกรณ์นี้พร้อมกับการจําลองตําแหน่งหลุมก่อนการเจาะ และการตรวจสอบอีกครั้ง ซึ่งเพิ่มความสะดวกในการใช้งานได้อย่างมาก
2ระบบการปล่อยน้ํากลาง
เครื่องมือนี้มีระบบระบายน้ํากลางแบบมาตรฐานระบบการปล่อยน้ําแบบสเปรย์ภายในป้องกันโลหะฟิลล์จากการติดกับเครื่องมือการตัดระหว่างการประกอบการหมุน, ทําให้การใช้งานของเครื่องมือลดลง, ยืดอายุการใช้งานของเครื่องมือ, และเสริมการเสร็จผิวของชิ้นงาน.การปล่อยน้ําแรงดันสูงที่ปลายเครื่องมือตัด ป้องกันพื้นผิวของชิ้นงานได้อย่างมีประสิทธิภาพป้องกันสานหมุนความเร็วสูง และป้องกันการบดขององค์ประกอบหมุนที่เกิดจากสารสกปรก
3. เครื่องขนส่งชิปอัตโนมัติและระบบเย็นหมุนเวียน:
เครื่องขนชิปอัตโนมัติถูกติดตั้งอยู่บนทั้งสองข้างของโต๊ะทํางาน โดยมีกรองติดตั้งอยู่ด้านท้าย เครื่องขนชิปอัตโนมัติมีแบบแบนเชือกและปั๊มเย็นติดตั้งอยู่ด้านหนึ่ง. ทางออกของปั๊มเย็นเชื่อมต่อกับระบบกรองน้ํากลางผ่านลําเลียงยางซึ่งต่อมาถูกสูบเข้าไปในระบบกรองน้ํากลาง โดยปั๊มขนส่งชิปน้ํายาเย็นที่กรองแล้วถูกนําไปสู่สปินด์โดยปั๊มเย็นแรงดันสูงเพื่อให้ความเย็นระหว่างการเจาะรถขนส่งชิปยังรวมไว้สําหรับการกําจัดชิปที่สะดวก.
อุปกรณ์อุตสาหกรรมเจาะและเครื่องหมายแผ่นโลหะแบบแกนทรีแบบ CNC ที่มีประสิทธิภาพสูงนี้ถูกออกแบบอย่างละเอียดสําหรับการแปรรูปชุดและส่วนผสมโครงสร้างแบบแผ่นเครื่องจักรกลที่ใช้ในเครื่องจักรกล, ผัง, แหวน, และแผ่นเรียบ, มันมีความต้องการหลักที่ความหนาของชิ้นงานเหล่านี้ต้องสอดคล้องอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ของเครื่อง
ในโรงงานโครงสร้างเหล็กt ทําการเจาะและบดแม่นยําสําหรับแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ, โดยสร้างพื้นฐานที่แข็งแรงสําหรับการประกอบที่มั่นคงของกรอบเหล็ก.ในอุตสาหกรรมพลังงานลม, มันนําเสนอการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอพัดลมและ flanges เป็นกระบวนการที่สําคัญที่รับประกันว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่นลมแรงสําหรับโครงการก่อสร้างสะพาน อุปกรณ์ประมวลผล สายพานสะพานและพรานท์การสนับสนุนการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
