รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 13000x1000 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT40-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ30 มม |
| ความกว้างของช่องตัว T: | 28มม | เส้นผ่านศูนย์กลางกรีด: | M3-M10 |
| ความเร็วแกนหมุน: | 30~6,000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 7.5kw |
| เน้น: | เครื่องเจาะ CNC แบบสองแกน,เครื่องกัดและเจาะ CNC 6000 รอบต่อนาที,เครื่องเจาะแผ่น CNC แบบหัวกำลัง |
||

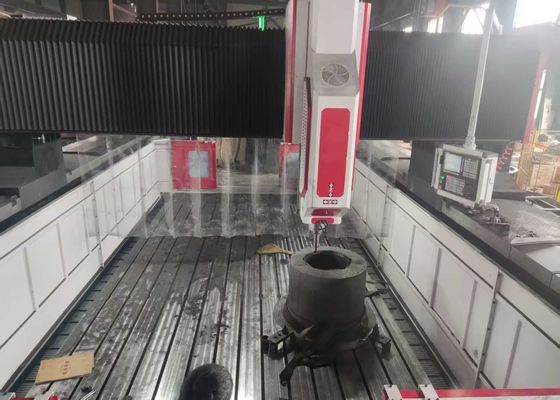

หัวเจาะกำลังสองแกน CNC เครื่องเจาะและกัด 30~6000 รอบต่อนาที ความเร็วรอบ
การใช้งาน:

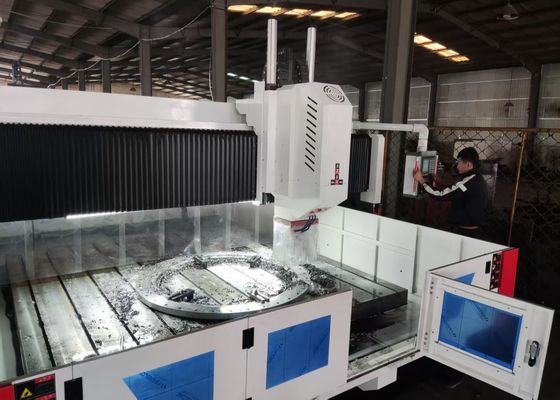

เครื่องเจาะและกัดแผ่นโลหะ CNC แบบ Gantry นี้ถูกออกแบบมาโดยเฉพาะสำหรับการเจาะ การลบมุม การต๊าป การกัด และการคว้านชิ้นงานแบบแผ่นและส่วนประกอบโครงสร้าง ให้ความสามารถในการเจาะรูที่มีประสิทธิภาพสูงสำหรับชิ้นงาน เช่น หน้าแปลน จาน แหวน และแผ่นงานภายในช่วงความหนาที่กำหนด อุปกรณ์นี้สามารถประมวลผลรูทะลุและรูตัน และเข้ากันได้กับส่วนประกอบทั้งแบบวัสดุเดี่ยวและวัสดุผสม ด้วยเทคโนโลยีการควบคุมเชิงตัวเลขขั้นสูง เครื่องมือเครื่องนี้จึงมอบความสะดวกในการใช้งานที่เหนือกว่าและช่วยให้การผลิตผลิตภัณฑ์ที่หลากหลายในสภาพแวดล้อมการผลิตขนาดใหญ่เป็นไปโดยอัตโนมัติและมีความแม่นยำสูง
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | ยาวxกว้าง | 13000x1000 มม. |
| ความสูง Gantry |
600 มม. (สามารถกำหนดได้ตามฐานราก) |
|
| โต๊ะทำงาน | ความกว้างร่อง T | 28 มม. |
| หัวเจาะกำลัง | จำนวน | 2 |
| เรียวแกนหมุน | BT40-150 | |
|
เส้นผ่านศูนย์กลางการเจาะสูงสุด (เหล็กกล้าคาร์บอนธรรมดา) |
Φ30 มม. | |
| เส้นผ่านศูนย์กลางการต๊าป | M3-M10 | |
| ความเร็วรอบ | 30~6000 รอบต่อนาที | |
| กำลังมอเตอร์สปินเดิลเซอร์โว | 7.5kW | |
| ระยะห่างจากปลายด้านล่างของแกนหมุนถึงโต๊ะทำงาน | 200-600 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง(แกน X) |
ระยะชักแนวนอนสูงสุด | 1000 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~8 รอบต่อนาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
|
การเคลื่อนที่ตามยาวของ Gantry (แกน Y) |
ระยะชักป้อนสูงสุด | 13000 มม. |
| ความเร็วในการเคลื่อนที่ป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4kW | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด | 300 มม. |
| ความเร็วในการเคลื่อนที่ | 0~5 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 7.5kW (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ขนาดโดยรวม | ยาวxกว้างxสูง | 13000x3000x2500 มม. |
คุณสมบัติผลิตภัณฑ์
1. ระบบส่งกำลัง:
ใช้รางนำจากไต้หวันและชุดสไลด์ความแม่นยำสูง เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่ราบรื่นและความสามารถในการรับน้ำหนักสูง
1). แกน X ใช้รางนำเชิงเส้นแบบกลิ้งสองรางเพื่อเป็นแนวรับด้านข้างและรับน้ำหนัก เพื่อตอบสนองความต้องการในการเจาะความเร็วสูง สำหรับการส่งกำลังแกน X ใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนสกรูบอลความแม่นยำ เพื่อให้ได้การเคลื่อนที่เชิงเส้นที่แม่นยำ
2). แกน Y ติดตั้งรางนำเชิงเส้นแบบกลิ้งสำหรับงานหนักสองรางในแต่ละด้าน โดยมีสไลด์รางสี่เหลี่ยมสามตัวติดตั้งอยู่บนรางนำแต่ละอัน ซึ่งรวมกันเป็นกลไกการเลื่อนของแกน Y การออกแบบโครงสร้างนี้ตอบสนองความต้องการความแข็งแกร่งและความแข็งแรงสูงของโครง Gantry ในขณะที่ให้คุณสมบัติทางเทคนิคที่รวมถึงค่าสัมประสิทธิ์แรงเสียดทานต่ำ ความเร็วในการเคลื่อนที่สูง ประสิทธิภาพการหน่วงการสั่นสะเทือนที่เหนือกว่า และอายุการใช้งานที่ยาวนาน สำหรับการขับเคลื่อนแกน X ใช้เทคโนโลยีการขับเคลื่อนแบบซิงโครนัสด้วยมอเตอร์เซอร์โวคู่: มอเตอร์เซอร์โวหนึ่งตัวติดตั้งอยู่แต่ละด้านเพื่อขับเคลื่อนสกรูบอลแบบซิงโครนัสสำหรับการหมุน เพื่อกระตุ้นโครง Gantry และดำเนินการตัดเฉือน CNC
3). โครงสร้างแกนหมุนติดตั้งรางนำเชิงเส้นสำหรับงานหนักสี่ราง ให้ความแข็งแกร่งในการเคลื่อนที่ที่ยอดเยี่ยม ความแม่นยำในการวางตำแหน่งสูง และความเสถียรที่ความเร็วต่ำที่โดดเด่น
3. ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องมือเครื่องนี้ติดตั้งระบบหล่อลื่นอัตโนมัติแบบกระจายแรงดันปริมาตรที่ผลิตในไต้หวัน ระบบจะทำการหล่อลื่นอัตโนมัติไปยังส่วนประกอบที่เคลื่อนที่ทั้งหมด รวมถึงรางนำ สกรูนำ และเฟืองสะพาน โดยไม่มีช่องว่างครอบคลุมใดๆ เพื่อปกป้องอายุการใช้งานของเครื่องมือเครื่องได้อย่างมีประสิทธิภาพ แกน X และ Y ของอุปกรณ์ติดตั้งฝาครอบป้องกันฝุ่น ในขณะที่แผ่นกันน้ำกระเซ็นจะถูกติดตั้งรอบโต๊ะทำงาน
4. ระบบควบคุม CNC KND ที่ครอบคลุม:
มอเตอร์ขับเคลื่อนด้วยมอเตอร์เซอร์โวแบบค่าสัมบูรณ์ความแม่นยำสูง ติดตั้งอินเทอร์เฟซ RS232 และหน้าจอแสดงผลสีพร้อมอินเทอร์เฟซการทำงานภาษาจีน และยังรองรับฟังก์ชันการป้อนข้อมูล USB ทั้งแบบภายในและภายนอก
อุปกรณ์อุตสาหกรรมเจาะและทำเครื่องหมายแผ่นโลหะ CNC แบบ Gantry ประสิทธิภาพสูงนี้ได้รับการออกแบบอย่างประณีตสำหรับการตัดเฉือนชิ้นส่วนประเภทแผ่นและส่วนประกอบโครงสร้างที่มีความแม่นยำ ออกแบบมาโดยเฉพาะสำหรับการประมวลผลชิ้นงานรวมถึงหน้าแปลน จาน แหวน และแผ่นเรียบ โดยมีข้อกำหนดหลักคือความหนาของชิ้นงานดังกล่าวต้องเป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่เครื่องกำหนดไว้อย่างเคร่งครัด
ในโรงงานโครงสร้างเหล็ก อุปกรณ์นี้ดำเนินการเจาะและกัดชิ้นงานโครงสร้างและส่วนประกอบเชื่อมต่อที่มีความแม่นยำ ซึ่งเป็นการวางรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในภาคพลังงานลม อุปกรณ์นี้จัดหาโซลูชันการตัดเฉือนที่มีความแม่นยำสูงสำหรับเสาและหน้าแปลนกังหันลม ซึ่งเป็นกระบวนการที่ขาดไม่ได้เพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้ประมวลผลคานสะพานและตัวยึดรองรับ ทำให้เกิดการเชื่อมต่อที่มั่นคงและทนทานซึ่งออกแบบมาเพื่อรับน้ำหนักแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
