การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 13000x1000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT40-150 | max.drilling diamter: | Φ30 มม |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | M3-M10 |
| ความเร็วแกนหมุน: | 30~6,000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 7.5kW |
| เน้น: | เครื่องเจาะโลหะ CNC ขนาด 13000x1000 มม.,เครื่องเจาะแผ่น CNC พร้อมการต๊าปเกลียว M3-M10,เครื่องกัดและเจาะ CNC ชิ้นงานขนาดใหญ่ |
||

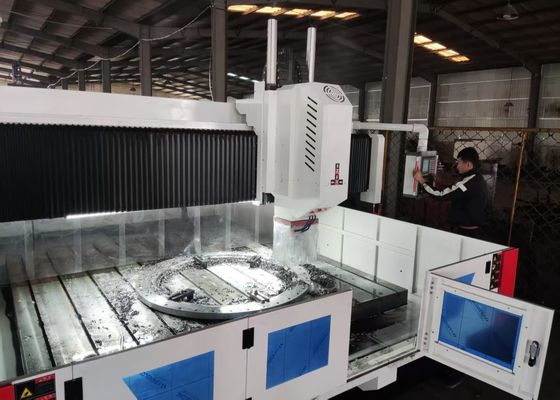

13000x1000mm ขนาดของชิ้นงาน เครื่องเจาะและบดแผ่นโลหะ CNC กว้าง M3-M10
การใช้งาน:
อุปกรณ์เจาะและบดแผ่นโลหะแผ่น CNC นี้ถูกออกแบบเป็นหลักเพื่อดําเนินการเจาะ, chamfering, tapping, milling และขุดกระบวนการบนแผ่นและองค์ประกอบโครงสร้าง.มันให้ผลประกอบการเจาะรูที่ประสิทธิภาพสําหรับชิ้นงานรวมถึง flangesกล่อง, แหวน และแผ่นที่มีความหนาที่อยู่ในช่วงการทํางานที่มีประสิทธิภาพ สามารถแปรรูปผ่านรูและรูตาบอดมันเข้ากันได้ทั้งส่วนประกอบจากวัสดุเดียวและวัสดุประกอบด้วยเทคโนโลยีการควบคุมดิจิตอล เครื่องมือเครื่องยนต์รับประกันความสะดวกในการใช้งานที่โดดเด่นการผลิตแบบแม่นยําสูงของประเภทสินค้าที่หลากหลาย ในกรณีการผลิตขนาดใหญ่.
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 13000x1000 มิลลิเมตร |
| ความสูงของแกนตารี |
600 มม. (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ30 มม. | |
| กว้างกระแทก | M3-M10 | |
| ความเร็วของสปินด์ | 30 ~ 6000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 7.5kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: 1000 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 13000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 300 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 7.5kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 13000x3000x2500 มิลลิเมตร |
ลักษณะสินค้า
1เตียงและโต๊ะทํางาน:
เตียงและโต๊ะทํางานถูกสร้างขึ้นเป็นชิ้นส่วนรวมจากเหล็กสีเทา (HT250) ผ่านการรักษาการเผาผลาญและการชราและเสร็จด้วยการแปรรูปแม่นยําเพื่อรับประกันความแข็งแรงแบบไดนามิกและสแตตติกที่ดีกว่าด้านบนของตารางทํางานมีช่อง T ที่มีการแปรรูปแม่นยําในแผนที่ที่ดีที่สุดที่อํานวยความสะดวกในการจับชิ้นงานอย่างปลอดภัยฐานเตียงมีเครื่องมือกับสอง guideways เส้นตรงความแม่นยําสูงในแต่ละด้าน, รับประกันการกระจายแรงที่เท่าเทียมกัน ผ่านสไลด์ทางนําและเพิ่มความแข็งแรงของเครื่องมือเครื่องมือและความต้านทานต่อการยืดและการกดของเครื่องมืออย่างมากระบบขับเคลื่อนใช้ AC servo มอเตอร์คู่กับสกรูลูกกลมความแม่นยําสําหรับการทํางานสองด้าน, ทําให้กานต์รีสามารถข้ามตามแกน Y. bolts ปรับได้ถูกวางไว้ในตําแหน่งที่ยุทธศาสตร์บนฐานเตียง,ทําให้การปรับขนาดตรงของเตียงและโต๊ะทํางาน.
2โมบาย แอนทรี:
เต้าขยับเป็นองค์ประกอบโครงสร้างเหล็กอัดความแม่นยํา ที่ประกอบด้วยสลิ๊ดนําแบบเส้นตรง CNC ที่สามารถรับภาระหนักสูงได้สี่ชิ้นและเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูง เชื่อมต่อกับมอเตอร์เซอร์โวมันยังมีกล่องปรับปรับไนโตรเจน ซึ่งใช้เพื่อปรับปรับน้ําหนักของหัวแรง, ลดภาระบนสกรู, ขยายอายุการใช้งานของสกรูและขับหัวแรงเจาะที่จะเคลื่อนไหวตามแกน Zการปรับแต่งนี้ทําให้สามารถดําเนินการ เช่น การเดินหน้าอย่างรวดเร็ว, การให้อาหารทํางาน, การถอนเร็ว, และการหยุด, ในขณะที่รวมการทําลายชิปอัตโนมัติ, การถอดชิป, และการหยุดการทํางาน.

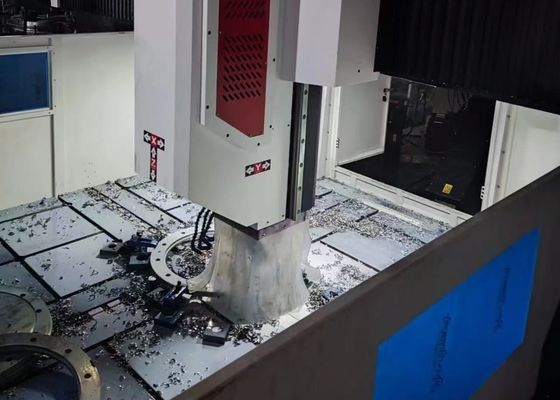

3หัวแรงเจาะ:
หัวพลังงานการเจาะมีเครื่องยนต์ servo spindle เฉพาะที่ใช้เข็มขัดซินครอนที่มีฟันเพื่อลดความเร็วและขยายแรงหมุนในการขับเคลื่อนหมุนแม่นยําเฉพาะเจาะจงสปินเดลมีการจัดวางเบอร์สัมผัสมุมญี่ปุ่น 6 แถว ( 4 แถวหน้า 2 แถวหลัง) เพื่อให้สามารถปรับความเร็วได้อย่างไม่ขั้นมันพร้อมกับระบบเปลี่ยนเครื่องมือแบบปนูเมติก, สะดวกในการเปลี่ยนเครื่องมืออย่างรวดเร็วและสะดวก. การเคลื่อนไหวอาหารถูกขับเคลื่อนโดยมอเตอร์ servo และการประกอบลูกกลมแกน X และ Y มีความสามารถในการเชื่อมโยงกันและใช้การควบคุมลุปครึ่งปิดเพื่อบรรลุฟังก์ชันการสับสนแบบเส้นตรงและกลมปลายสปินเดิลถูกออกแบบด้วยช่อง BT50 ที่มีรูขุมและรวมกับสานหมุนความเร็วสูง, ทําให้การแปรรูป U-drill ความเร็วสูงด้วยการเย็นน้ํากลาง
5ระบบส่ง:
การรวมรถรางนําทางจากไต้หวัน และการออกแบบสไลเดอร์ความแม่นยําสูง ระบบส่งให้การดําเนินงานเรียบร้อยในขณะที่เพิ่มความสามารถในการจัดการภาระหนัก
เครื่องเจาะเครื่องหมายและเครื่องบด CNC แบบ gantry สําหรับ flanges และเหล็กคาร์บอน ยืนเป็นอุปกรณ์อุตสาหกรรมที่มีประสิทธิภาพสูงการออกแบบอย่างละเอียดสําหรับการแปรรูปแม่นยําของส่วนประกอบชนิดแผ่นและส่วนผสมโครงสร้างอุปกรณ์นี้ถูกออกแบบมาเพื่อการแปรรูปชิ้นงาน เช่น แฟลนเจอร์, ดิสก์, แหวน, และแผ่นเรียบด้วยความต้องการหลักที่ความหนาของชิ้นงานเหล่านี้จะตรงกับระดับการแปรรูปที่กําหนดไว้ของเครื่อง.
ในหัตถุดานงานโครงสร้างเหล็ก อุปกรณ์นี้ทําให้การเจาะและการบดแม่นยําสําหรับแผ่นโครงสร้างและส่วนประกอบเชื่อมเรื่อง การวางรากฐานที่แข็งแกร่งสําหรับการประกอบรากเหล็กอย่างมั่นคงในภาคพลังงานลมมันนําเสนอการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอพัดลมและแฟลเลนซ์สําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และพราคเกอร์รองรับการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนภาระแบบไดนามิกตลอดอายุการใช้งานที่ยืดหยุ่นของสะพาน.
