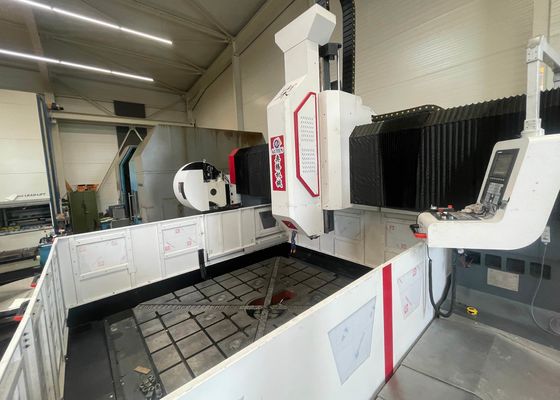

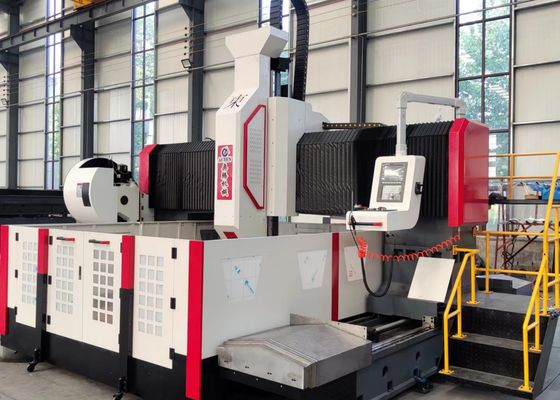

เครื่องจักรเจาะและกัดขนาดชิ้นงาน 3000x1600 มม. รุ่น PHD3016 เส้นผ่านศูนย์กลางการเจาะสูงสุด 70 มม.

เครื่องเจาะและกัดขนาด 3000x1600 มม. รุ่น PHD3016 เส้นผ่านศูนย์กลางการเจาะสูงสุด 70 มม.

การใช้งาน:

อุปกรณ์เจาะแผ่นและหน้าแปลน CNC แบบโครงสร้างนี้ได้รับการออกแบบมาสำหรับการเจาะ การลบมุม การต๊าปเกลียว และการกัดส่วนประกอบแผ่น/โครงสร้าง

โดยมีวัตถุประสงค์หลักเพื่อการเจาะชิ้นงานที่มีประสิทธิภาพสูง รวมถึงหน้าแปลน จาน วงแหวน และแผ่นที่มีความหนาอยู่ในช่วงการทำงานที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูบอดได้ทั้งในชิ้นส่วนวัสดุเดียวและวัสดุผสม กระบวนการตัดเฉือนของเครื่องมือเครื่องจักรถูกควบคุมแบบดิจิทัล ทำให้มั่นใจได้ถึงความสะดวกในการใช้งานเป็นพิเศษ รองรับการผลิตที่มีความแม่นยำสูงโดยอัตโนมัติในหลายรูปแบบและชุดงานจำนวนมาก

ข้อมูลจำเพาะ:

คุณสมบัติของผลิตภัณฑ์

1. โต๊ะทำงาน
สร้างจากเหล็กหล่อสีเทา (HT250) โต๊ะทำงานผ่านการอบชุบสองครั้งและการบำบัดเพื่อคลายความเครียดจากการสั่นสะเทือน ให้ความแข็งแกร่งและความเสถียรของมิติที่ดีเยี่ยม พื้นผิวการทำงานมีโครงสร้างหล่อในตัว

2. โครงสร้างที่เคลื่อนย้ายได้
ผลิตจากเหล็กหล่อสีเทา (HT250) โครงสร้างที่เคลื่อนย้ายได้ติดตั้งชุดรางนำเชิงเส้นแบบลูกกลิ้งรับน้ำหนักสูงพิเศษสองชุด ชุดสกรูบอลความแม่นยำสูงหนึ่งชุด และเซอร์โวมอเตอร์หนึ่งชุด—กำหนดค่าสไลด์หัวกำลังเป็นแกน Y หัวกำลังเจาะติดตั้งบนแผ่นสไลด์หัวกำลังสำหรับการเคลื่อนที่ในทิศทางเดียวกัน การเคลื่อนที่ของโครงสร้างทำได้ผ่านเซอร์โวมอเตอร์ ซึ่งขับเคลื่อนการหมุนของสกรูบอลผ่านข้อต่อความแม่นยำ โปรแกรมการเจาะล่วงหน้าและคุณสมบัติการตรวจสอบเพิ่มเติมช่วยเพิ่มความสะดวกและความแม่นยำในการใช้งาน

3. แซดเดิลที่เคลื่อนย้ายได้
แซดเดิลที่เคลื่อนย้ายได้มีโครงสร้างเหล็กหล่อความแม่นยำสูง ติดตั้งโต๊ะเลื่อนรางแข็ง CNC รับน้ำหนักสูงพิเศษสองชุด ชุดประกอบสกรูบอลความแม่นยำสูงหนึ่งชุด และตัวลดความเร็วแบบดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับเซอร์โวมอเตอร์—ขับเคลื่อนหัวกำลังเจาะให้เคลื่อนที่ไปตามแกน Z การกำหนดค่านี้ช่วยให้หัวกำลังสามารถดำเนินการต่างๆ เช่น การป้อนอย่างรวดเร็ว การป้อนงาน การดึงกลับอย่างรวดเร็ว และการหยุด ในขณะที่รวมการทำลายเศษอัตโนมัติ การกำจัดเศษ และฟังก์ชันการหยุดชั่วคราว

4. ระบบส่งกำลัง
อุปกรณ์นี้ใช้การกำหนดค่าความแม่นยำสูงที่ผสานรวมรางนำและบล็อกเลื่อนของไต้หวัน HIWIN ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นในขณะที่เพิ่มความสามารถในการรับน้ำหนักมากอย่างมีนัยสำคัญ
แกน X และแกน Z แต่ละแกนติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งสองราง ทำหน้าที่เป็นรางนำและรางรับน้ำหนักสำหรับการเคลื่อนที่ตามขวางและตามยาวตามลำดับ การออกแบบนี้เป็นไปตามข้อกำหนดทางเทคนิคสำหรับการเจาะด้วยความเร็วสูง สำหรับการส่งกำลัง ทั้งแกน X และแกน Z ใช้เซอร์โวมอเตอร์ AC เพื่อขับเคลื่อนสกรูบอลความแม่นยำสูงให้หมุน ทำให้เกิดการเคลื่อนที่เชิงเส้นที่แม่นยำ นิตยสารดิสก์เครื่องมือหรือนิตยสารเครื่องมือเชิงเส้นมีอยู่ ซึ่งช่วยเพิ่มประสิทธิภาพในการตัดเฉือนอย่างมาก

เครื่องเจาะ ทำเครื่องหมาย และกัดแบบโครงสร้าง CNC สำหรับหน้าแปลนและเหล็กกล้าคาร์บอนเป็นอุปกรณ์อุตสาหกรรมประสิทธิภาพสูง ออกแบบมาอย่างพิถีพิถันสำหรับการตัดเฉือนชิ้นส่วนประเภทแผ่นและชิ้นส่วนโครงสร้างอย่างแม่นยำ อุปกรณ์นี้ได้รับการปรับแต่งเพื่อประมวลผลชิ้นงาน รวมถึงหน้าแปลน จาน วงแหวน และแผ่นเรียบ โดยมีข้อกำหนดพื้นฐานว่าความหนาของชิ้นงานดังกล่าวต้องเป็นไปตามช่วงการตัดเฉือนที่มีประสิทธิภาพที่ระบุของเครื่องอย่างเต็มที่

ในเวิร์กช็อปโครงสร้างเหล็ก อุปกรณ์นี้ให้การเจาะและการกัดที่แม่นยำสำหรับแผ่นโครงสร้างและองค์ประกอบการเชื่อมต่อ ซึ่งเป็นการสร้างรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง สำหรับภาคพลังงานลม อุปกรณ์นี้ให้โซลูชันการตัดเฉือนความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม—กระบวนการที่ขาดไม่ได้ซึ่งรับประกันว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) ในโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ทำให้มั่นใจได้ถึงการก่อตัวของการเชื่อมต่อที่มั่นคงและทนทาน ซึ่งออกแบบมาให้ทนทานต่อภาระแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
