การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 1,000 x 1,000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤180มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M20 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | ||
| เน้น: | เครื่องเจาะ CNC แบบแกน Gantry ขนาด 50 มม.,เครื่องกัด CNC สำหรับหน้าแปลนขนาด 3.2x2.2 เมตร,เครื่องเจาะแผ่นพร้อมการรับประกัน |
||

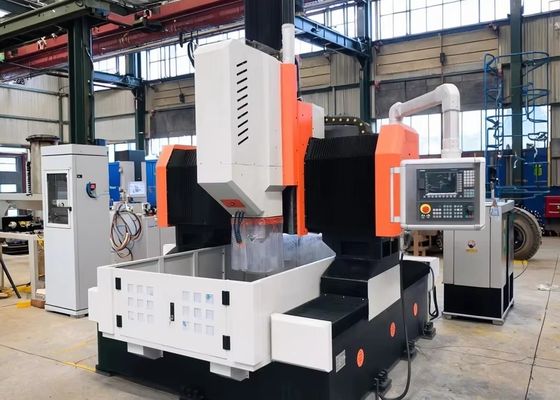

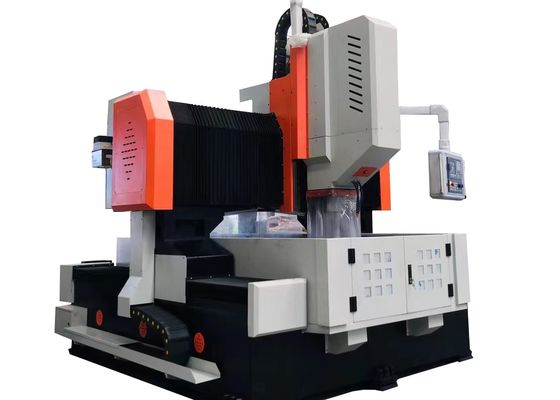

50 มม ขนาดเจาะสูงสุด CNC Gantry Flange Drilling And Milling Machine ขนาดรวม 3.2x2.2x2.2m
การใช้งาน:
เครื่องบดบดแผ่นและแผ่นโลหะ CNC เป็นหลักสําหรับการแปรรูปแผ่นท่อ, แฟลนเจอร์, ที่นั่งเบอร์, เครื่องแลกเปลี่ยนความร้อนและส่วนประกอบอื่น ๆให้บริการอุตสาหกรรม เช่น วิศวกรรมปิโตรเคมี, พลังงานนิวเคลียร์, พลังงานลม, การผลิตหม้อ, และการผลิตโครงสร้างเหล็ก.เครื่องเจาะหมุนความเร็วสูง พร้อมกลไกการเย็นภายนอกอุปกรณ์นี้รวมฟังก์ชันหลักหลากหลาย, รวมถึงการเจาะ, chamfering, tapping, milling, และเจาะ, เพื่อตอบสนองความต้องการการประมวลผลครบวงจร.มีหัวหมุนมุมขวาอัตโนมัติเป็นตัวเลือก, ซึ่งอํานวยความสะดวกในการเจาะด้านข้าง, ท็อปด้านข้าง, และกระบวนการเจาะด้านข้างเพื่อเพิ่มความยืดหยุ่นในการปฏิบัติงาน.
รายละเอียด:
| รุ่น | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| ขนาดของชิ้นงาน | LxW (มม) | 1000x1000 | 2000x1600 | ขนาด 2000x2000 | ขนาด 3000x3000 | 4000x8000 |
| ความกว้าง T-slot ของโต๊ะทํางาน (mm) | 28 | 28 | 28 | 28 | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 | 1 | 1 | 1 หรือ 2 | 1 หรือ 2 |
| สปินด์เทนเปอร์ | BT2 การประกอบการ | NT1 การประมวลผล | NT1 การประมวลผล | NT1 การประมวลผล | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (mm) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤ 180 | ≤ 180 | ≤ 250 | ≤ 300 | ≤ 300 | |
| กว้างกระแทก | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | 30 ~ 3000 | 30 ~ 3000 | 30 ~ 3000 | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 11 | การ สร้าง ความ สนุกสนาน, 15/8 | 22/30 | 22/30/37 | 22/30/37 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | Max.horizontal stroke (mm) | 1000 | 1600 | 2000 | 3000 | 4000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 6 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y)
|
ขนาดความเร็วสูงสุด (mm) | 1000 | 2000 | 2000 | 3000 | 8000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 6 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 / 55 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 400 | 400 | 800 | 1000 | 1400 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 4 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.02/1000 | ± 0.02/1000 | ± 0.015/1000 | ± 0.015/1000 | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 | ± 0.01/1000 | ± 0.01/1000 | ± 0.01/1000 | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK | ||||
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 | ||||
| ขนาดรวม | LxWxH (m) | 3.2x2.2x22 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x29 | 13x6.9x62 |
ลักษณะสินค้า
1โต๊ะทํางานมีสล็อต T แบบแนวราบหลายช่อง ออกแบบเฉพาะสําหรับการติดตั้งเครื่องติดตั้งและแผ่นระหว่างการทํางานอุปกรณ์ clamping ชั๊กสี่คาน self-centering ตัวเลือกมี, ซึ่งเพิ่มประสิทธิภาพการผลิตอย่างมากเมื่อการแปรรูปส่วนชุด
2. อุปกรณ์มีทั้งระบบ CNC เยอรมัน, ระบบ CNC FAGOR สเปน, หรือระบบ KND จีน. พิกัดการเจาะสนับสนุนการแปลงโดยตรงระหว่างรูปแบบ CAD และ CAM,การปรับปรุงการจัดโปรแกรมอินเตอร์เฟสผู้ใช้งานรวมค่าชดเชยความผิดพลาด, ฟังก์ชันเตือนอัตโนมัติ, และความสามารถปฏิสัมพันธ์มนุษย์-เครื่องแบบที่เข้าใจง่ายตําแหน่งรูของชิ้นงานสามารถ input ผ่านคีย์บอร์ด, USB, เครือข่าย, หรือกราฟิก CAD, โดยระบบผลิตโปรแกรมการแปรรูปโดยอัตโนมัติ. คุณสมบัติการดูล่วงหน้าและการตรวจสอบก่อนการเจาะเพิ่มความสะดวกสบายและความแม่นยําในการปฏิบัติงาน
3. เครื่องเจาะ-เจาะแผ่นแกนทรีและแผ่นโลหะ CNC มีเครื่องขนส่งชิปอัตโนมัติและระบบหล่อลื่นอัตโนมัติการปรับปรุงความเย็นของมันประกอบด้วยปั๊มความเย็นภายในแรงดันสูงและปั๊มความเย็นภายนอกแรงดันต่ํา, ทําให้สามารถเลือกระหว่างโหมดเย็นภายในและภายนอกตามความต้องการในการใช้งาน
4. เครื่องเจาะเครื่องหมายแผ่นโลหะและเครื่องเจาะ flange CNC มีเครื่องหาขอบไฟฟ้าแสง ทําให้สามารถตั้งตําแหน่งชิ้นงานได้อย่างสะดวกและรวดเร็วมีสํานักพิมพ์แผ่นเครื่องมือ 24 เครื่อง หรือสํานักพิมพ์เครื่องมือเส้นตรงเป็นตัวเลือกซึ่งเพิ่มประสิทธิภาพการแปรรูปอย่างมาก
เครื่องเจาะเครื่องหมายและเครื่องบดแบบ CNC flange และสแตนเลสคาร์บอน เป็นเครื่องอุตสาหกรรมที่มีประสิทธิภาพสูงเครื่องยนต์ที่ใช้ในเครื่องยนต์อุปกรณ์นี้ถูกปรับปรุงเพื่อการแปรรูปชิ้นงาน เช่น แฟลนเจอร์, ดิสก์, แหวน,และแผ่นเรียบด้วยเงื่อนไขหลักที่หนาของชิ้นงานเหล่านี้ตรงกับช่วงการแปรรูปที่กําหนดโดยเครื่อง.
ภายในโรงงานโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและการบดบนแผ่นโครงสร้างและส่วนประกอบเชื่อมทําให้มีรากฐานที่มั่นคงสําหรับการประกอบรากเหล็กที่มั่นคงสําหรับภาคพลังงานลมบริษัทนี้ให้บริการด้านการแปรรูปความละเอียดสูง สําหรับหอคอยและฟลานจ์ของห้างหุ้นลมในโครงการก่อสร้างสะพาน อุปกรณ์บํารุงสะพานและพรานท์รองรับรับประกันการสร้างการเชื่อมต่อที่มั่นคงและยาวนานการเชื่อมต่อเหล่านี้ถูกออกแบบมาเพื่อรับรองภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน
