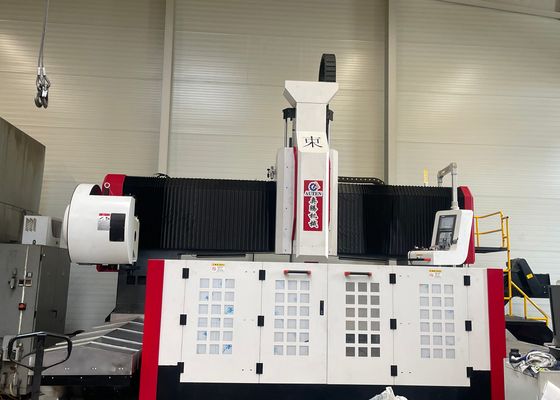

2500x2500mm ขนาดของชิ้นงาน CNC เครื่องเจาะแผ่นและเครื่องบด 30mm Max.Tapping กว้าง
การใช้งาน:
อุปกรณ์นี้ใช้สําหรับการเจาะ, chamfering, tapping, และการบดของแผ่น / ส่วนประกอบโครงสร้าง. มันถูกออกแบบเป็นหลักสําหรับการเจาะประสิทธิภาพสูงของชิ้นงานเช่น flanges, discs, แหวน,และแผ่นที่มีความหนาภายในช่วงการประมวลผลที่มีประสิทธิภาพ สามารถทําการเจาะรูผ่านและรูตาบอดบนองค์ประกอบวัสดุเดียวและวัสดุประกอบ
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 2500x2500 มม. |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด |
100 มม (บิตแกนคาร์ไบด์) |
|
| Φ80 มิลลิเมตร (U กลอง) | ||
| ความหนาสูงสุด | ≤ 180 มม | |
| กว้างสูงสุด | M30 มม. | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 30kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 2500 มม. |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 m/min | |
| พลังงานของเครื่องขับเคลื่อน servo สําหรับการเคลื่อนไหวด้านข้าง / ทอร์ค | 4.5kW/25Nm | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | 2500 มม. |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| อัตรากําลัง / ทอร์คของมอเตอร์ servo feed | 2x4.5 kW/25Nm | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงาน / ทอร์คของมอเตอร์เซอร์โบ | 4.5kW/25Nm | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y | ≤ 0.05 มิลลิเมตร/1000 มิลลิเมตร |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y | ≤ 0.03 มิลลิเมตร/1000 มิลลิเมตร |
| ระบบปนูเมติก | ความดันการให้อากาศกด | ≥0.4MPa |
| เครื่องขนส่งชิปและเครื่องเย็น | จํานวนเครื่องขนส่งชิป | 2 |
| ความเร็วในการถอนชิป | 1m/min | |
| พลังงานของมอเตอร์คอนเวอเรอร์ชิป | 2X0.75kW | |
| วิธีการเย็น | การปรับปรุงความเย็นภายใน (70bar) + การปรับปรุงความเย็นภายนอก | |
| ระบบหล่อลื่นอัตโนมัติ | ความดันการปะทะ | 2MPa |
| ปริมาณการเติมน้ํามันจุดเลื่อน | 0. 1 มิลลิตร | |
| วงจรการหล่อลื่น | 6-10 นาที | |
|
ระบบไฟฟ้า
|
ระบบ CNC | ซีเมนส์ 828D |
| จํานวนแกน CNC | 3 | |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH | 6000x4300x2700 มิลลิเมตร |
โครงสร้างเครื่องจักร:
เครื่องยนต์มีโครงสร้างแบบเหล็ก โดยหลักแล้วประกอบด้วยโต๊ะทํางาน, กล่องเคลื่อนไหว, เต้าเลื่อนเคลื่อนไหว, หัวแรงเจาะและบด, อุปกรณ์การเลื่อนอัตโนมัติอุปกรณ์ป้องกัน, อุปกรณ์เย็นหมุนเวียน, ระบบควบคุมดิจิทัล, และระบบไฟฟ้า.และขับเคลื่อนโดยคู่สกรูนําความแม่นยํา ใหเครื่องมือมีความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําการตั้งตําแหน่ง.
1เตียงและโต๊ะทํางาน
เตียงคือส่วนประกอบท่อสี่เหลี่ยมที่เชื่อม ก่อนการแปรรูป มันได้รับการกลั่นที่อุณหภูมิสูง; หลังจากครึ่งเสร็จแล้ว มันได้รับการกลั่นครั้งที่สองเพื่อกําจัดความเครียดภายในจากนั้นมีการแปรรูปเสร็จ หลักการนี้ทําให้ความมั่นคงระยะยาวของแม่นยําของเครื่องมือ. โต๊ะทํางานเป็นเหล็กเทาแบบบูรณาการ (HT250) ซึ่งผ่านการแปรรูปเสร็จหลังจากการปรับปรุงการปรับปรุงและการรักษาความแก่มันมีความแข็งแกร่งแบบดีไดนามิกและสแตติกที่ดีเยี่ยม โดยไม่มีความเสี่ยงของการปรับปรุงพื้นผิวของโต๊ะทํางานมีช่อง T จัดไว้อย่างดีสําหรับการจับชิ้นงาน
มีการติดตั้งเครื่องนําเส้นตรงความแม่นยําสูงสองชุดอยู่ทั้งสองด้านของฐานเตียงทําให้การกระจายกําลังบนคู่นําได้เรียบร้อย และเพิ่มความแข็งแรงของเครื่องมือและความต้านทานต่อการดึงและการกด. ระบบขับเคลื่อนใช้เครื่องยนต์ servo AC และคู่สกรูลูกบอลความแม่นยําเพื่อขับเคลื่อนการเคลื่อนไหวของ gantry 沿Y-axis. bolts ปรับได้ถูกกระจายบนพื้นผิวด้านล่างของเตียง,สะดวกในการปรับระดับเตียงและโต๊ะทํางานได้ง่าย.

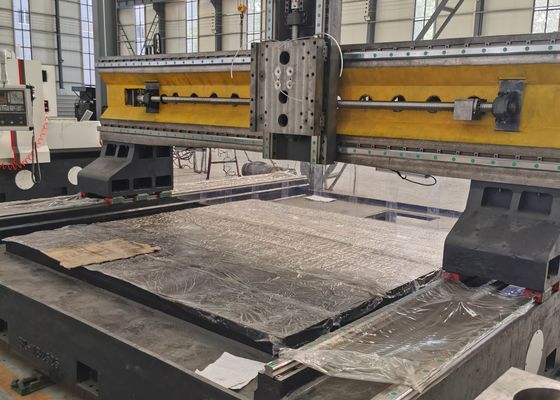

2โมบาย แกรนทรี
โกงเคลื่อนไหวเป็นเหล็กเทา (HT250) โหลด. มีรถไฟคู่นําเส้นตรงที่มีความสามารถในการแบกภาระสูงมากติดตั้งอยู่ด้านหน้าของโกง.ชุดของระดับความแม่นยําคู่ลูกกลองสกรูและมอเตอร์ servo ทําให้แผ่นสไลด์หัวพลังงานที่จะเคลื่อนไหวตามแกน X, และหัวแรงเจาะติดตั้งบนแผ่นสไลด์หัวแรงการเคลื่อนไหว gantry ผ่านการบรรลุโดย servo มอเตอร์ขับเคลื่อนการหมุนของลูกลูกหมึกบนลูกสกรูผ่านการเชื่อมแม่นยํา.
เครื่องเจาะและบดแกนทรี CNC เป็นอุปกรณ์อุตสาหกรรมที่มีประสิทธิภาพสูงที่ออกแบบโดยเฉพาะสําหรับการแปรรูปแม่นยําของส่วนประกอบประเภทแผ่นและชิ้นส่วนโครงสร้างอุปกรณ์นี้เป็นส่วนตัวสําหรับการแปรรูปชิ้นงานรวมถึง flangesกล่อง, แหวนและแผ่น โดยมีข้อจํากัดหลักที่หนาของชิ้นงานเหล่านี้ตรงกับช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่อง
ในหัตถุดานงานโครงสร้างเหล็ก อุปกรณ์ดําเนินการเจาะแม่นยําและบดบนแผ่นโครงสร้างและเชื่อมต่อ, วางพื้นฐานที่แข็งแรงสําหรับการประกอบโครงสร้างโครงสร้างเหล็กที่มั่นคงมันดําเนินการแปรรูปความแม่นยําสูงบนหอคอยและแฟลนซ์ของห้างหุ้นลมในงานก่อสร้างสะพาน, มันใช้เครื่องจักรพัดพานและกั้นสะพานการเชื่อมต่อที่ยั่งยืนที่ทนภาระแบบไดนามิกตลอดอายุการใช้งานยาวของสะพาน.
