การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 2000x1600 มม. | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| ความกว้าง T-slot: | 28 มม. | เรียวแกนหมุน: | BT40 |
| เส้นผ่านศูนย์กลางสูงสุด: | 40 มม. | ความหนาสูงสุด: | ≤100มม |
| เส้นผ่านศูนย์กลางของการแตะ: | ม3-ม24 | ความเร็วแกนหมุน: | 30~3000 รอบ/นาที |

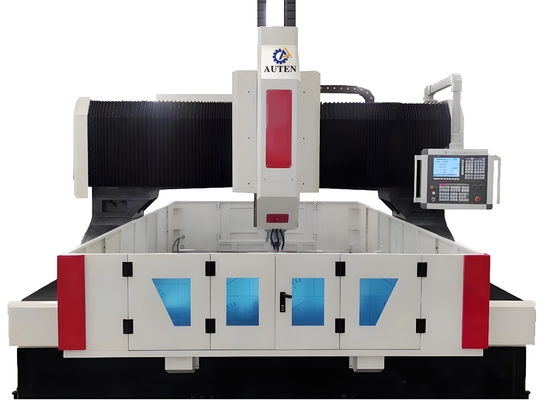

11KW / 15KW เซอร์โว สปินด์ มอเตอร์พลังงาน CNC แกรนทรีเจาะและเครื่องบด ความกว้าง T-Slot 28 มม
การใช้งาน:
เครื่องเจาะและบดแกนทรี CNC เป็นหลักแล้วสําหรับการดําเนินการเจาะ, chamfering, tapping และบดบนแผ่นและองค์ประกอบโครงสร้าง เช่น flanges, discs,แหวนและแผ่นที่ความหนาของชิ้นงานอยู่ในกรอบการแปรรูปที่แท้จริงมันสามารถสําหรับการเจาะผ่านรูและรูตาบอดในทั้งชิ้นส่วนวัสดุเดียวและวัสดุประกอบ. กระบวนการแปรรูปทั้งหมดถูกควบคุมด้วยดิจิตอล การันตีการใช้งานที่เป็นมิตรกับผู้ใช้สูงการปรับปรุงความต้องการในการแปรรูปหลายชนิดและอํานวยความสะดวกในการผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 2000x1600 มม. |
| ความสูงของแกนตารี | 600 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด | Φ40 มม | |
| ความหนาสูงสุด | ≤ 100 มม | |
| กว้างกระแทก | M3-M24 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 11kW/15kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1600 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด: |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 400 มม |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 5300x3400x2700 มิลลิเมตร |
ลักษณะสินค้า
1. เตียงเครื่องจักรและโต๊ะทํางาน
เครื่องยนต์มีความแข็งแรงแบบไดนามิกและสแตติกที่โดดเด่นการรักษาความมั่นคงของโครงสร้างโดยไม่ต้องบิดเบือนการนําทางเชิงเส้นระดับความแม่นยําสูงสองตัวถูกติดตั้งอยู่ทั้งสองด้านของฐานเตียง เพื่อให้แน่ใจว่าแรงกระจายได้อย่างเท่าเทียมกันบนสไลดเกอร์การออกแบบนี้เพิ่มความแข็งแรงของเครื่องมือทั้งมวลและความทนทานต่อการดึงและการกดระบบขับเคลื่อนใช้เครื่องยนต์ servo AC จับคู่กับการประกอบสกรูลูกบอลความแม่นยําสําหรับการขับเคลื่อนสองด้าน, ทําให้ gantry สามารถเคลื่อนไหวตามแกน Y. นอกจากนี้,โต๊ะทํางานมีระบบกั้นกระบอกไฮดรอลิก เพื่อรักษาชิ้นงานในระหว่างการแปรรูป.
2โมบาย แกรนทรี
หม้อเคลื่อนที่ถูกผลิตจากเหล็กสีเทา (HT250) ท่อ. มีการนําทางเชิงเส้นสองแบบม้วนที่มีความสามารถในการแบกภาระที่สูงมากติดตั้งอยู่ด้านหน้าของหม้อ.ชุดของสกรูลูกบอลความแม่นยําและการทํางาน servo มอเตอร์ร่วมกันเพื่อทําให้แผ่นเลื่อนหัวแรงในการเคลื่อนไหวตามแกน Xและหัวแรงเจาะติดตั้งบนแผ่นเลื่อนหัวแรงเจาะ
การเคลื่อนไหวของแกนตารีเกิดขึ้นผ่านการเชื่อมต่อความแม่นยํา: มอเตอร์เซอร์โวขับเคลื่อนลูกหมัดลูกหมัดหมุนบนลูกหมัดลูกหมัด, โดยทําให้การเคลื่อนไหวของแกนตารีง่ายขึ้น
3หัวแรงเจาะ
หัวพลังงานการเจาะใช้มอเตอร์สปินด์ servo ที่มุ่งเน้นในการส่งพลังงานไปยังสปินด์ความแม่นยําที่มุ่งเน้นผ่านเข็มขัดซินโครนที่มีฟันเพื่อเพิ่มแรงหมุนออกสปินด์ได้รับการออกอํานวยความสะดวกกับยี่ปุ่นมุมคอนแท็กต์เบอร์เรียงใน, การตั้งค่าสองหลัง (ทั้งหมดหกแถว) ทําให้สามารถปรับระดับความเร็วได้อย่างต่อเนื่อง ระบบเปลี่ยนเครื่องมือแบบปนูเมติกถูกบูรณาการกับสปินด์ลักษณะที่ทําให้การเปลี่ยนเครื่องมือรวดเร็วและสะดวกอุปกรณ์การให้อาหารถูกขับเคลื่อนโดยมอเตอร์ servo และสกรูลูกกลม;แกน X และ Y รองรับการเชื่อมโยงและใช้การควบคุมลุปครึ่งปิดปลาย spindle มีรูกระโปรง BT50 และติดตั้งด้วยสานหมุนความเร็วสูงมันรองรับการประมวลผลโดยใช้เครื่องเจาะ U ความเร็วสูงที่มีฟังก์ชันการปล่อยน้ํากลาง
4อุปกรณ์เลื่อนอัตโนมัติและอุปกรณ์ป้องกัน
เครื่องมือนี้มีอุปกรณ์หล่อลื่นอัตโนมัติขนาดเล็กแรงดันส่วนที่ผลิตในไต้หวันและเร็กที่ไม่มีโซนตาย, ป้องกันอายุการใช้งานของเครื่องมือได้อย่างมีประสิทธิภาพขณะที่โล่ป้องกันการกระจายน้ําที่กันน้ําถูกติดตั้งอยู่รอบคานทํางานเพื่อเพิ่มการป้องกันการใช้งาน.
เครื่องเจาะและบดแกนทรี CNC เป็นอุปกรณ์อุตสาหกรรมที่มีประสิทธิภาพสูงที่สร้างมาเพื่อการแปรรูปแผ่นและองค์ประกอบโครงสร้างด้วยความแม่นยําการใช้งานหลักของมันครอบคลุมวงกว้างของกิจการ, รวมถึงการเจาะ, chamfering, tapping, และการบด. มันถูกออกแบบสําหรับชิ้นงาน เช่น flanges, discs, rings และแผ่น,เมื่อความหนาของชิ้นงานอยู่ในระยะการแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ของเครื่อง.
เครื่องเจาะและบดแผ่น CNC ความเร็วสูงเป็นเครื่องมือสําคัญในห้างสรรพงานโครงสร้างเหล็ก โครงการพลังงานลม และภาคก่อสร้างสะพานภายในโรงงานงานโครงสร้างเหล็ก, มันทําให้การเจาะและการบดแม่นยําบนแผ่นโครงสร้างและเชื่อมต่อ, วางพื้นฐานที่แข็งแรงสําหรับการประกอบที่แข็งแรงของกรอบเหล็กมันประมวลผลหอคอยและแฟลนซ์ของหอไฟฟ้าลมด้วยความแม่นยําสูงในงานก่อสร้างสะพาน, มันจัดการกับการแปรรูปแกรนด์และบราคเกต,การรับประกันการเชื่อมต่อที่มั่นคงและทนทาน สามารถทนรับภาระแบบไดนามิคได้ในระหว่างการใช้งานของสะพานประสิทธิภาพการดําเนินงานที่โดดเด่นของมันให้การสนับสนุนที่น่าเชื่อถือสําหรับสาขาสําคัญเหล่านี้ ซึ่งเป็นพื้นฐานในการพัฒนาพื้นฐานและการพัฒนาพลังงานสะอาด
