การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 2000x1600 มม. | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| ความกว้าง T-slot: | 28 มม. | เรียวแกนหมุน: | BT40 |
| เส้นผ่านศูนย์กลางสูงสุด: | 40 มม. | ความหนาสูงสุด: | ≤100มม |
| เส้นผ่านศูนย์กลางของการแตะ: | ม3-ม24 | ความเร็วแกนหมุน: | 30~3000 รอบ/นาที |

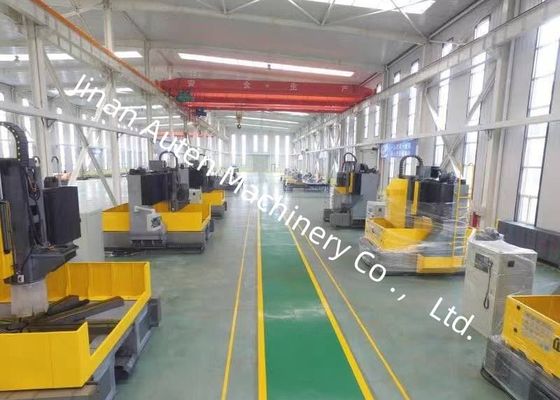

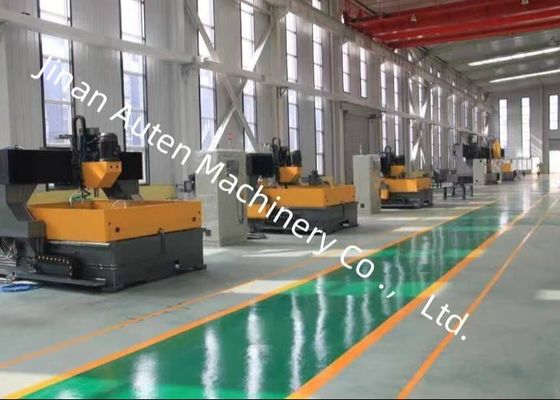

เครื่องเจาะและกัด CNC แบบ Gantry พร้อมมอเตอร์แกนหมุนเซอร์โว 15KW, เครื่องจักรเจาะหน้าแปลน, เส้นผ่านศูนย์กลางการเจาะ 40 มม.
การใช้งาน:
เครื่องเจาะและกัด CNC แบบ Gantry ได้รับการออกแบบมาเพื่อใช้ในการเจาะ, ลบมุม, ทำเกลียว, และการกัดบนแผ่นและส่วนประกอบโครงสร้าง เช่น หน้าแปลน, แผ่นดิสก์, วงแหวน, และแผ่น โดยมีความหนาของชิ้นงานอยู่ในขอบเขตการประมวลผลที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูตันได้ทั้งในชิ้นส่วนวัสดุเดียวและวัสดุผสม กระบวนการตัดเฉือนทั้งหมดถูกควบคุมด้วยระบบดิจิทัล ทำให้ใช้งานง่ายมาก อุปกรณ์นี้มีความสามารถในการผลิตอัตโนมัติด้วยความแม่นยำสูง ปรับให้เข้ากับหลากหลายชนิด และรองรับการผลิตจำนวนมาก
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้างxยาว | 2000x1600 มม. |
| ความสูงของ Gantry | 600 มม. | |
| โต๊ะทำงาน | ความกว้างของ T-slot | 28 มม. |
| หัวกำลังเจาะ | จำนวน | 1 |
| เรียวแกนหมุน | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ40 มม. | |
| ความหนาสูงสุด | ≤100 มม. | |
| เส้นผ่านศูนย์กลางการทำเกลียว | M3-M24 | |
| ความเร็วแกนหมุน | 30~3000 รอบ/นาที | |
| กำลังมอเตอร์แกนหมุนเซอร์โว | 11kW/15kW | |
| ระยะห่างจากปลายล่างของแกนหมุนถึงโต๊ะทำงาน | 200-600 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) |
ระยะชักแนวนอนสูงสุด | 1600 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~8 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะป้อนสูงสุด | 2000 มม. |
| ความเร็วในการป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4kW | |
| การเคลื่อนที่ป้อนของแรมแนวตั้ง (แกน Z) | ระยะชักสูงสุด | 400 มม. |
| ความเร็วในการเคลื่อนที่ | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ขนาดโดยรวม | กว้างxยาวxสูง | 5300x3400x2700 มม. |
1. หัวเจาะ:
หัวกำลังเจาะใช้มอเตอร์แกนหมุนเซอร์โวโดยเฉพาะ ซึ่งส่งกำลังไปยังแกนหมุนที่มีความแม่นยำพิเศษผ่านสายพานซิงโครนัสแบบมีฟัน เพื่อเพิ่มเอาต์พุตแรงบิด แกนหมุนติดตั้งตลับลูกปืนสัมผัสมุมแบบญี่ปุ่น (สี่ตัวที่ด้านหน้าและสองตัวที่ด้านหลัง รวมหกแถว) ทำให้สามารถปรับความเร็วได้แบบไม่จำกัด มีระบบเปลี่ยนเครื่องมือแบบนิวเมติก ทำให้เปลี่ยนเครื่องมือได้รวดเร็วและสะดวก
การเคลื่อนที่ป้อนขับเคลื่อนด้วยมอเตอร์เซอร์โวร่วมกับบอลสกรู แกน X และ Y รองรับฟังก์ชันการเชื่อมโยงและใช้การควบคุมแบบกึ่งวงปิด ทำให้สามารถดำเนินการแทรกสอดเชิงเส้นและวงกลมได้ ปลายแกนหมุนมีรูเรียว BT50 พร้อมข้อต่อหมุนความเร็วสูง และสามารถประมวลผลด้วยสว่าน U ความเร็วสูงผ่านทางออกตรงกลาง
2. อุปกรณ์ส่งกำลัง:
ใช้ออกแบบความแม่นยำสูงโดยมีรางนำและตัวเลื่อนนำเข้าจากไต้หวัน ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นและเพิ่มความสามารถในการรับน้ำหนักมากได้อย่างมีประสิทธิภาพ
(1) แกน X และแกน Z แต่ละแกนใช้รางนำเชิงเส้นแบบลูกกลิ้งสองตัวเป็นรางนำและรับน้ำหนักสำหรับการเคลื่อนที่ด้านข้างและตามยาวตามลำดับ ซึ่งสามารถตอบสนองความต้องการทางเทคนิคของการเจาะด้วยความเร็วสูง การส่งกำลังของแกน X และแกน Z ใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนบอลสกรูที่มีความแม่นยำสำหรับการหมุน ทำให้เกิดการเคลื่อนที่เชิงเส้น
(2) แกน Y ติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักสองตัวในแต่ละด้าน โดยมีโครงสร้างแบบแขวนด้านข้างหนึ่งตัว ซึ่งรวมกันเป็นรางเลื่อนแกน Y การกำหนดค่านี้ตรงตามข้อกำหนดด้านความแข็งแกร่งและความแข็งแรงสูงของโครง Gantry ในขณะเดียวกันก็แสดงให้เห็นถึงข้อดีทางเทคนิค เช่น สัมประสิทธิ์แรงเสียดทานต่ำ ความเร็วในการเคลื่อนที่สูง ประสิทธิภาพการดูดซับการสั่นสะเทือนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน
การส่งกำลังแกน X ใช้เทคโนโลยีการขับเคลื่อนแบบซิงโครนัสด้วยมอเตอร์เซอร์โวคู่: ติดตั้งมอเตอร์เซอร์โวหนึ่งตัวในแต่ละด้าน ซึ่งขับเคลื่อนบอลสกรูให้หมุนพร้อมกัน ทำให้โครง Gantry เคลื่อนที่และเปิดใช้งานการทำงานของเครื่องจักร CNC
เครื่องเจาะและกัด CNC แบบ Gantry เป็นอุปกรณ์อุตสาหกรรมประสิทธิภาพสูงที่พัฒนาขึ้นโดยเฉพาะสำหรับการตัดเฉือนชิ้นส่วนแผ่นและโครงสร้างอย่างแม่นยำ การใช้งานหลักครอบคลุมการทำงานที่หลากหลาย รวมถึงการเจาะ, ลบมุม, ทำเกลียว, และการกัด โดยเน้นที่ชิ้นงาน เช่น หน้าแปลน, แผ่นดิสก์, วงแหวน, และแผ่น โดยมีความหนาอยู่ในช่วงการประมวลผลที่มีประสิทธิภาพที่ระบุไว้ของเครื่องอย่างเคร่งครัด
เครื่องเจาะและกัดแผ่น CNC ความเร็วสูงมีบทบาทสำคัญในภาคส่วนต่างๆ เช่น เวิร์คช็อปโครงสร้างเหล็ก, การผลิตพลังงานลม, และการก่อสร้างสะพาน
ภายในเวิร์คช็อปโครงสร้างเหล็ก ช่วยอำนวยความสะดวกในการเจาะและกัดแผ่นโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ ทำให้มั่นใจได้ถึงการประกอบโครงสร้างที่แข็งแกร่ง ในด้านพลังงานลม จะประมวลผลหอเทอร์ไบน์และชิ้นส่วนหน้าแปลนด้วยความแม่นยำสูง ทำให้สามารถทนต่อสภาพแวดล้อมที่รุนแรงได้ สำหรับการก่อสร้างสะพาน จะจัดการกับการตัดเฉือนคานและโครงยึด ทำให้มั่นใจได้ถึงการเชื่อมต่อที่มั่นคงและทนทานภายใต้ภาระแบบไดนามิก ประสิทธิภาพการทำงานให้การสนับสนุนที่แข็งแกร่งแก่โครงสร้างพื้นฐานที่สำคัญและสาขาพลังงานสะอาดเหล่านี้
