รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 2000x1600 มม. | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600 มม. |
|---|---|---|---|
| ความกว้าง T-slot: | 28 มม. | เรียวแกนหมุน: | BT40 |
| เส้นผ่านศูนย์กลางสูงสุด: | 40 มม. | ความหนาสูงสุด: | ≤100มม |
| เส้นผ่านศูนย์กลางของการแตะ: | ม3-ม24 | ความเร็วแกนหมุน: | 30~3000 รอบ/นาที |
| เน้น: | 100mm CNC plate drilling machine,M3-M24 tapping drilling machine,CNC milling machine with warranty |
||

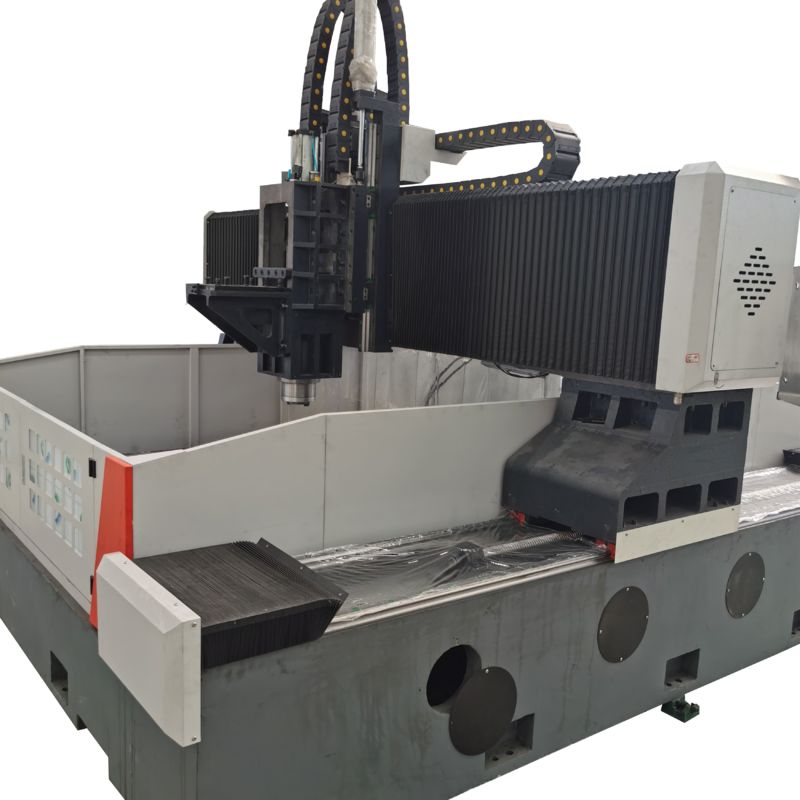

เครื่องเจาะและกัดแผ่น CNC หนา 100 มม. ขนาดเกลียว M3-M24
การใช้งาน:
เครื่องเจาะและกัดแบบ CNC Gantry ได้รับการออกแบบมาเพื่อการเจาะ ลบมุม ทำเกลียว และกัดบนส่วนประกอบแผ่น/โครงสร้างเป็นหลัก รวมถึงหน้าแปลน แผ่นดิสก์ วงแหวน และแผ่น โดยมีความหนาของชิ้นงานภายในช่วงการประมวลผลที่มีประสิทธิภาพ ช่วยให้สามารถเจาะรูทะลุและรูบอดได้ทั้งในชิ้นส่วนวัสดุเดียวและวัสดุผสม ขั้นตอนการประมวลผลทั้งหมดถูกควบคุมด้วยระบบดิจิทัล ทำให้ใช้งานได้สะดวกมาก อุปกรณ์นี้สามารถผลิตโดยอัตโนมัติด้วยความแม่นยำสูง รองรับความหลากหลาย และอำนวยความสะดวกในการผลิตจำนวนมาก
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้างxยาว | 2000x1600 มม. |
| ความสูงของ Gantry | 600 มม. | |
| โต๊ะทำงาน | ความกว้างของ T-slot | 28 มม. |
| หัวกำลังเจาะ | จำนวน | 1 |
| เรียวแกนหมุน | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ40 มม. | |
| ความหนาสูงสุด | ≤100 มม. | |
| ขนาดเกลียว | M3-M24 | |
| ความเร็วแกนหมุน | 30~3000 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวแกนหมุน | 11kW/15kW | |
| ระยะห่างจากปลายล่างของแกนหมุนถึงโต๊ะทำงาน | 200-600 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) |
ระยะชักแนวนอนสูงสุด | 1600 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~8 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะป้อนสูงสุด | 2000 มม. |
| ความเร็วในการป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4kW | |
| การเคลื่อนที่ป้อนแนวตั้ง (แกน Z) | ระยะชักสูงสุด | 400 มม. |
| ความเร็วในการเคลื่อนที่ | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ขนาดโดยรวม | กว้างxยาวxสูง | 5300x3400x2700 มม. |
โครงสร้างอุปกรณ์:
ประกอบด้วยโต๊ะทำงานแบบเตียง, Gantry แบบเคลื่อนที่ได้, แคร่เลื่อนแบบเคลื่อนที่ได้, หัวกำลังเจาะและกัด, อุปกรณ์หล่อลื่นอัตโนมัติ, อุปกรณ์ป้องกัน, อุปกรณ์ระบายความร้อนแบบหมุนเวียน, ระบบควบคุมเชิงตัวเลข, ระบบไฟฟ้า และส่วนประกอบอื่นๆ รองรับและนำทางโดยคู่มือลูกกลิ้งและขับเคลื่อนโดยคู่สกรูนำความแม่นยำ เครื่องมือเครื่องจักรมีความแม่นยำในการวางตำแหน่งสูงและความแม่นยำในการวางตำแหน่งซ้ำ
1. เตียงเครื่องจักรและโต๊ะทำงาน:
เตียงเครื่องจักรผ่านการเชื่อม จากนั้นจึงทำการอบอ่อนและการตัดเฉือนที่แม่นยำ ส่งผลให้มีความแข็งแกร่งแบบไดนามิกและสแตติกเป็นพิเศษโดยไม่มีการเสียรูป ติดตั้งรางนำเชิงเส้นความแม่นยำสูงสองรางที่ด้านข้างของฐานเตียง ทำให้มั่นใจได้ถึงการกระจายแรงที่สม่ำเสมอทั่วทั้งตัวเลื่อนราง และช่วยเพิ่มความแข็งแกร่งของเครื่องมือเครื่องจักร ตลอดจนความต้านทานแรงดึงและแรงอัด ระบบขับเคลื่อนใช้เซอร์โวมอเตอร์ AC คู่กับชุดสกรูบอลความแม่นยำสำหรับการขับเคลื่อนสองด้าน อำนวยความสะดวกในการเคลื่อนที่ของ Gantry ตามแกน Y นอกจากนี้ โต๊ะทำงานยังติดตั้งระบบหนีบกระบอกสูบไฮดรอลิก
2. Gantry แบบเคลื่อนที่ได้:
Gantry แบบเคลื่อนที่ได้สร้างจากเหล็กหล่อสีเทา (HT250) โดยมีรางนำเชิงเส้นแบบลูกกลิ้งรับน้ำหนักสูงพิเศษสองรางติดตั้งที่ด้านหน้า ชุดสกรูบอลความแม่นยำสูงร่วมกับเซอร์โวมอเตอร์ช่วยให้แผ่นสไลด์หัวกำลังเคลื่อนที่ตามแกน X และหัวกำลังเจาะติดอยู่กับแผ่นสไลด์นี้ การเคลื่อนที่ของ Gantry เกิดขึ้นผ่านเซอร์โวมอเตอร์ ซึ่งผ่านข้อต่อความแม่นยำสูง จะขับเคลื่อนน็อตสกรูบอลให้หมุนบนสกรูบอล
3. แคร่เลื่อนแบบเคลื่อนที่ได้:
แคร่เลื่อนแบบเคลื่อนที่ได้เป็นส่วนประกอบโครงสร้างเหล็กหล่อความแม่นยำ ติดตั้งสไลด์รางเชิงเส้น CNC รับน้ำหนักสูงพิเศษสองราง ชุดสกรูบอลความแม่นยำสูง และตัวลดดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับเซอร์โวมอเตอร์ น้ำหนักของหัวกำลังถูกปรับสมดุลเพื่อลดภาระสกรูและยืดอายุการใช้งานของสกรู ขับเคลื่อนหัวกำลังเจาะให้เคลื่อนที่ตามแกน Z ทำให้สามารถดำเนินการต่างๆ เช่น เดินหน้าเร็ว ทำงานไปข้างหน้า ถอยหลังเร็ว และหยุดหัวกำลัง พร้อมทั้งฟังก์ชันการทำลายเศษอัตโนมัติ การถอยเศษ และการหยุดชั่วคราว
เครื่องเจาะและกัดแบบ CNC Gantry เป็นอุปกรณ์อุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการประมวลผลที่แม่นยำของแผ่นและส่วนประกอบโครงสร้าง การใช้งานหลักครอบคลุมการทำงานที่หลากหลาย รวมถึงการเจาะ การลบมุม การทำเกลียว และการกัด โดยมีเป้าหมายที่ชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่น โดยมีความหนาอยู่ในช่วงการประมวลผลที่มีประสิทธิภาพที่กำหนดของเครื่องอย่างเคร่งครัด
เครื่องเจาะและกัดแผ่น CNC ความเร็วสูงมีความสำคัญอย่างยิ่งในโรงงานโครงสร้างเหล็ก พลังงานลม และภาคส่วนสะพาน
ในโรงงานเหล็ก ช่วยให้สามารถเจาะ/กัดแผ่นโครงสร้างและตัวเชื่อมต่อได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงการประกอบเฟรมที่แข็งแกร่ง สำหรับพลังงานลม จะประมวลผลหอคอยกังหันและหน้าแปลนด้วยความแม่นยำเพื่อให้ทนทานต่อสภาวะที่รุนแรง ในการก่อสร้างสะพาน จะจัดการกับคานและโครงยึด ทำให้มั่นใจได้ถึงการเชื่อมต่อที่มั่นคงและทนทานภายใต้ภาระแบบไดนามิก ประสิทธิภาพของมันรองรับโครงสร้างพื้นฐานที่สำคัญและสาขาพลังงานสะอาดเหล่านี้
