การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LxW: | 2000x1600 mm | Gantry height: | 600 mm |
|---|---|---|---|
| T-slot width: | 28mm | Spindle taper: | BT40 |
| Max.drilling diameter: | 40mm | Max.thickness: | ≤100 mm |
| Tapping diameter: | M3-M24 | Spindle speed: | 30~3000 r/min |

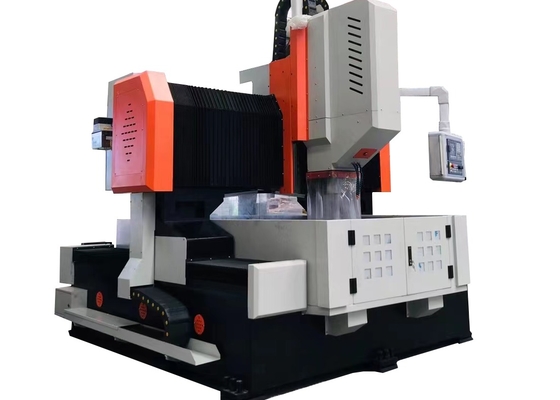

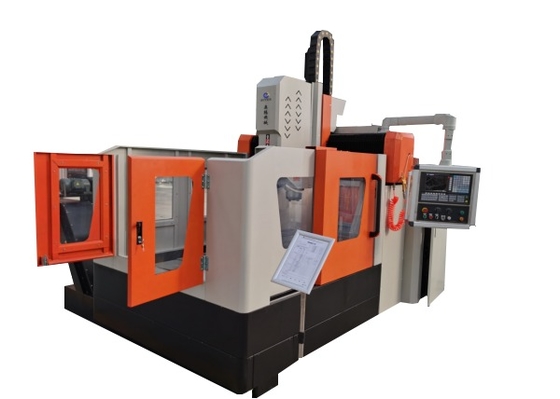

ขนาดชิ้นงาน 2000x1600 มม. เครื่องเจาะฟันเฟือง CNC สำหรับแผ่นเหล็ก หน้าแปลน ร่อง T กว้าง 28 มม.
การใช้งาน:
เครื่องเจาะและกัด CNC แบบแกนหมุนถูกออกแบบมาเพื่อการเจาะ ลบมุม ทำเกลียว และกัดแผ่นเหล็กและส่วนประกอบโครงสร้าง รวมถึงหน้าแปลน จาน วงแหวน และแผ่นเหล็ก โดยมีความหนาของชิ้นงานภายในช่วงการประมวลผลที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูตันได้ทั้งในชิ้นส่วนวัสดุเดียวและวัสดุผสม กระบวนการตัดเฉือนถูกควบคุมด้วยระบบดิจิทัล ทำให้ใช้งานง่ายมาก และรองรับการผลิตอัตโนมัติที่มีความแม่นยำสูงในหลากหลายรูปแบบและปริมาณมาก
1. ฐานเครื่องและโต๊ะทำงาน:
ฐานเครื่องผ่านการเชื่อม จากนั้นผ่านการอบอ่อนและการตัดเฉือนที่มีความแม่นยำ ส่งผลให้มีความแข็งแกร่งแบบไดนามิกและสแตติกเป็นพิเศษโดยไม่มีการเสียรูป มีการติดตั้งรางนำเชิงเส้นความแม่นยำสูงสองรางที่ทั้งสองด้านของฐานเครื่อง เพื่อให้มั่นใจถึงการกระจายแรงที่สม่ำเสมอในตัวเลื่อนราง และช่วยเพิ่มความแข็งแกร่ง ความต้านทานแรงดึง และความต้านทานแรงอัดของเครื่องมือเครื่องจักรอย่างมีนัยสำคัญ ระบบขับเคลื่อนใช้เซอร์โวมอเตอร์ AC คู่กับชุดสกรูบอลความแม่นยำสูงสำหรับการขับเคลื่อนสองด้าน ทำให้แกนหมุนเคลื่อนที่ไปตามแกน Y นอกจากนี้ โต๊ะทำงานยังติดตั้งระบบหนีบกระบอกสูบไฮดรอลิก
2. หัวเจาะ:
หัวกำลังเจาะประกอบด้วยเซอร์โวมอเตอร์แกนหมุนเฉพาะ ซึ่งส่งกำลังไปยังแกนหมุนความแม่นยำพิเศษผ่านสายพานซิงโครนัสแบบฟันเฟืองเพื่อเพิ่มแรงบิด แกนหมุนติดตั้งตลับลูกปืนสัมผัสมุมแบบญี่ปุ่นหกแถว (สี่แถวที่ด้านหน้าและสองแถวที่ด้านหลัง) ทำให้สามารถปรับความเร็วได้แบบไม่จำกัด ระบบเปลี่ยนเครื่องมือแบบนิวเมติกถูกรวมเข้ากับแกนหมุน ทำให้มั่นใจได้ถึงการเปลี่ยนเครื่องมือที่รวดเร็วและไม่ยุ่งยาก
การเคลื่อนที่ป้อนถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์ร่วมกับสกรูบอล แกน X และ Y รองรับการเชื่อมโยงและใช้การควบคุมแบบกึ่งวงปิด ซึ่งอำนวยความสะดวกในการทำงานแบบเชิงเส้นและวงกลม ปลายแกนหมุนมีรูเรียว BT50 พร้อมข้อต่อหมุนความเร็วสูง และสามารถประมวลผลด้วยสว่าน U ความเร็วสูงที่มีช่องระบายตรงกลาง
3. อุปกรณ์หล่อลื่นอัตโนมัติและอุปกรณ์ป้องกัน:
เครื่องมือเครื่องจักรติดตั้งอุปกรณ์หล่อลื่นอัตโนมัติแบบแรงดันบางส่วนแบบปริมาตรที่ผลิตในไต้หวัน ซึ่งช่วยให้สามารถหล่อลื่นรางนำ สกรูนำ ชั้นวาง และคู่เคลื่อนที่อื่นๆ โดยอัตโนมัติโดยไม่มีจุดบอดใดๆ จึงมั่นใจได้ถึงอายุการใช้งานของเครื่องมือเครื่องจักร แกน X และ Y ของเครื่องมือเครื่องจักรติดตั้งฝาครอบป้องกันฝุ่น ในขณะที่ติดตั้งการ์ดป้องกันน้ำรอบโต๊ะทำงาน
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | ยาวxกว้าง | 2000x1600 มม. |
| ความสูงของแกนหมุน | 600 มม. | |
| โต๊ะทำงาน | ความกว้างของร่อง T | 28 มม. |
| หัวกำลังเจาะ | จำนวน | 1 |
| เรียวแกนหมุน | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ40 มม. | |
| ความหนาสูงสุด | ≤100 มม. | |
| เส้นผ่านศูนย์กลางการทำเกลียว | M3-M24 | |
| ความเร็วแกนหมุน | 30~3000 รอบต่อนาที | |
| กำลังมอเตอร์เซอร์โวแกนหมุน | 11kW/15kW | |
| ระยะห่างจากปลายล่างของแกนหมุนถึงโต๊ะทำงาน | 200-600 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) |
ระยะชักแนวนอนสูงสุด | 1600 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~8 รอบต่อนาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
| การเคลื่อนที่ตามยาวของแกนหมุน (แกน Y) | ระยะชักป้อนสูงสุด | 2000 มม. |
| ความเร็วในการเคลื่อนที่ป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4kW | |
| การเคลื่อนที่ป้อนของแรมแนวตั้ง (แกน Z) | ระยะชักสูงสุด | 400 มม. |
| ความเร็วในการเคลื่อนที่ | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ขนาดโดยรวม | ยาวxกว้างxสูง | 5300x3400x2700 มม. |
