การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LxW: | 2000x1600 mm | Max.drilling diamter: | Φ40 mm |
|---|---|---|---|
| Max.thickness: | ≤100 mm | Tapping diameter: | M3-M24mm |
| Servo spindle motor power: | 11kW/15kW | Distance from the lower end of the spindle to the worktable: | 200-600mm |
| Max.horizontal stroke: | 21600 MM | Lateral movement speed: | 0~8 r/min |

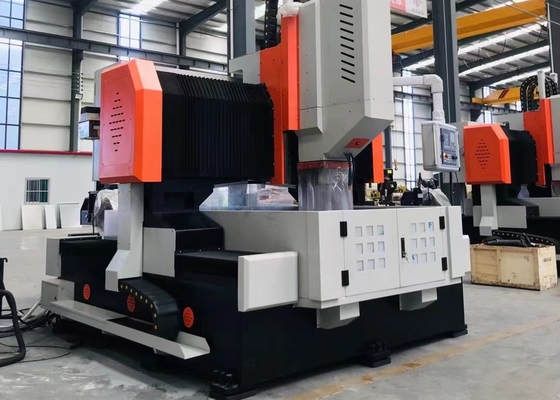

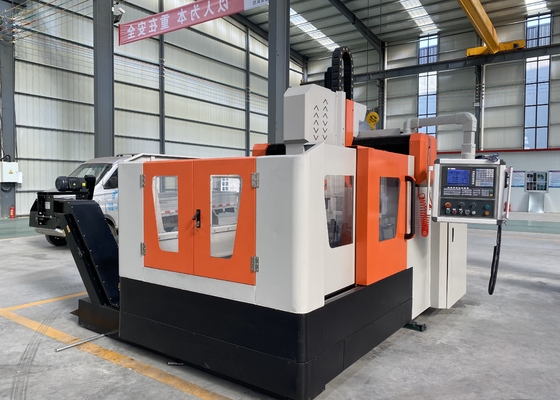

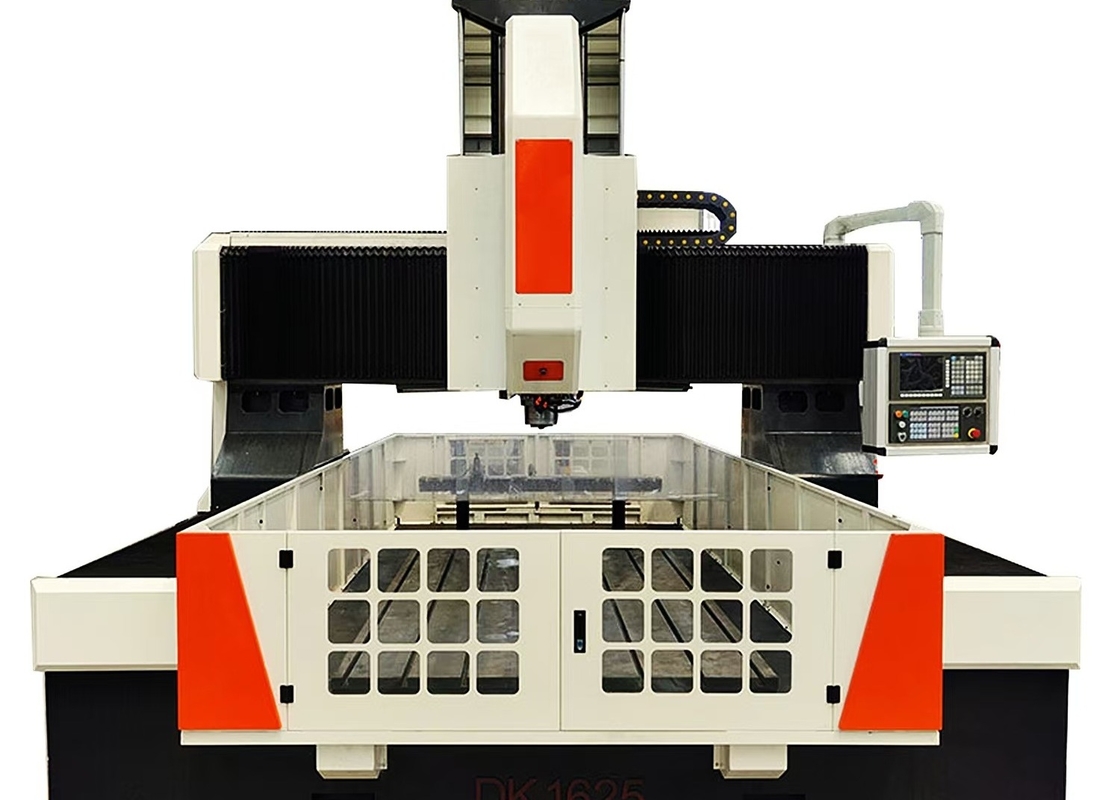

PHD2016 แบบ เครื่องเจาะแผ่น CNC ขนาด 40 มม. กว้างเจาะสูงสุด 100 มม. ความหนาสูงสุด
การใช้งาน:
เครื่องเจาะและเจาะแกนทรี CNC เป็นหลักแล้วถูกออกแบบมาเพื่อเจาะ, ผ่า, ติด, และเจาะแผ่นและองค์ประกอบโครงสร้าง, รวมถึงแผ่นขัด, ዲስก์, แหวน, และแผ่นมีความหนาของชิ้นงานอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพ. มันทําให้การเจาะรูผ่านและรูตาบอดในทั้งชิ้นส่วนวัสดุเดียวและวัสดุประกอบและมันสนับสนุนอัตโนมัติ, การผลิตความละเอียดสูงในหลายชนิดและในปริมาณมาก
โครงสร้างอุปกรณ์:
มันประกอบด้วยโต๊ะทํางานเตียง, โกงเคลื่อนไหว, เต้าเลื่อนเคลื่อนไหว, หัวแรงเจาะและบด, อุปกรณ์การเลื่อนอัตโนมัติ, อุปกรณ์ป้องกัน,อุปกรณ์ปรับปรุงความเย็น, ระบบควบคุมเลข ระบบไฟฟ้า และส่วนประกอบอื่น ๆ ที่สนับสนุนและนําทางโดยคู่นําการม้วนและขับเคลื่อนโดยคู่สกรูนําความแม่นยําเครื่องมือมีความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําการตั้งตําแหน่งแม่นยํา.
เตียงเครื่องจักรและโต๊ะทํางาน:
เครื่องยนต์ได้รับการเชื่อมต่อ, ต่อด้วยการกลมและการแปรรูปความแม่นยํา, ส่งผลให้มีความแข็งแรงแบบไดนามิกและสแตตติกที่โดดเด่นกับการปรับปรุงศูนย์.สองแนวทางนําแม่นยําสูงติดตั้งอยู่ทั้งสองด้านของฐานเตียง, รับประกันการกระจายแรงที่เท่าเทียมกันบนสไลดเกอร์และเพิ่มความแข็งแรงของเครื่องมือ, ความแข็งแรงในการดึงและความต้านทานต่อการกดระบบขับเคลื่อนใช้ AC servo มอเตอร์คู่กับการประกอบสกรูลูกบอลความแม่นยําสําหรับการขับเคลื่อนสองด้าน, ทําให้ gantry สามารถเคลื่อนไหวตามแกน Y. นอกจากนี้, โต๊ะทํางานได้รับการออกอํานวยความสะดวกกับระบบ clamping ไฮดรอลิกกระบอก.
หัวเจาะ:
หัวพลังงานการเจาะใช้มอเตอร์ servo spindle ที่มุ่งเน้นในการส่งพลังงานไปยัง spindle ความละเอียดเฉพาะทางผ่านเข็มขัด synchronous ที่มีฟันเพื่อเพิ่มแรงหมุนออกสปินเดลมีการจัดตั้งคอนทัคติ้งมุมญี่ปุ่น (สี่แถวด้านหน้าและสองแถวด้านหลัง), ทําให้สามารถปรับความเร็วได้อย่างไม่ขั้นต่ํา ระบบเปลี่ยนเครื่องมือแบบปนูเมติกถูกนําเข้าในสปินเดล, รับประกันการเปลี่ยนเครื่องมืออย่างรวดเร็วและสะดวก
การเคลื่อนไหวของอาหารถูกขับเคลื่อนโดยมอเตอร์เซอร์โวพร้อมกับสกรูลูกกลม แกน X และ Y รองรับฟังก์ชันการเชื่อมโยงและใช้การควบคุมลุปครึ่งปิดทําให้สามารถดําเนินการการแทรกซ้อนแบบเส้นตรงและวงกลมได้ปลายสปินเดลมีรูขุมกระดูก BT50 ที่ติดตั้งกับสานหมุนความเร็วสูง และสามารถแปรรูปด้วยเครื่องเจาะ U ความเร็วสูงที่มีช่องออกกลาง
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 2000x1600 มม. |
| ความสูงของแกนตารี | 600 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ40 มม | |
| ความหนาสูงสุด | ≤ 100 มม | |
| กว้างกระแทก | M3-M24 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 11kW/15kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1600 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด: |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 400 มม |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 5300x3400x2700 มิลลิเมตร |
