การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Material Overlap Thickness: | Max. 100mm | chucks ที่เปลี่ยนแปลงอย่างรวดเร็ว: | มอร์ส 5# taper hole |
|---|---|---|---|
| Drill Diameter: | Φ14-Φ76mm | Variable Speed: | Frequency converter stepless speed change |
| Rotate Speed: | 20－560r/min | Stroke Length: | 240mm |
| Machining Feed: | Hydraulic Speed Control Valve Adjustment | ความหนาของเครื่องกั้น: | 15－100 มม. |
| Number of clamping cylinders: | 16 |
เครื่องเจาะแผ่น CNC อัตโนมัติ แรงหนีบ 7.5KN ความกว้าง T-Slot 28 มม. สำหรับโครงสร้างเหล็ก
การใช้งาน:
เครื่องเจาะ CNC แบบเคลื่อนที่แบบแกน PZ4040/2 ได้รับการออกแบบมาสำหรับการเจาะบนแผ่นเหล็ก ชิ้นงานที่สามารถประมวลผลได้ ได้แก่ แผ่นประกบที่ใช้ในอาคารโครงสร้างเหล็ก สะพาน และเสา รวมถึงหน้าแปลนขนาดใหญ่ แผ่นท่อแลกเปลี่ยนความร้อน และส่วนประกอบที่คล้ายกันการประยุกต์ใช้เครื่องเจาะ CNC นี้ช่วยให้กระบวนการเจาะทั้งหมดเป็นไปโดยอัตโนมัติอย่างเต็มที่ โดยมีลักษณะเฉพาะคือความแม่นยำและประสิทธิภาพสูง เหมาะสำหรับกระบวนการเจาะที่เกี่ยวข้องกับแผ่นเชื่อมต่อ แผ่นฐาน แผ่นปลาย แม่แบบ หน้าแปลน ชิ้นส่วนโครงสร้าง และส่วนประกอบอื่นๆ ในอุตสาหกรรมต่างๆ เช่น โครงสร้างเหล็ก การก่อสร้างสะพาน เสาไฟฟ้าและสื่อสาร และการสนับสนุนหม้อไอน้ำของสถานีพลังงานความร้อน
ความแม่นยำของส่วนประกอบที่ผ่านการประมวลผลเป็นไปตามมาตรฐานแห่งชาติ *รหัสสำหรับการยอมรับคุณภาพการก่อสร้างของโครงสร้างเหล็ก* (GB50205-2001)
สถานีไฮดรอลิกติดตั้งระบบระบายความร้อนด้วยอากาศ
ซอฟต์แวร์นี้พัฒนาโดยบริษัทของเราและตัวควบคุมแบบตั้งโปรแกรมได้ของ Mitsubishi (FX3GU-64MT) พร้อมซอฟต์แวร์การเขียนโปรแกรมคอมพิวเตอร์ส่วนบน ซอฟต์แวร์มีคุณสมบัติหลักดังต่อไปนี้:
1. แพลตฟอร์มการทำงานของซอฟต์แวร์สำหรับระบบ Windows หรือ Vista;
2. อินเทอร์เฟซซอฟต์แวร์เป็นมิตร ใช้งานง่าย โต้ตอบได้ดี รองรับการทำงานด้วยเมาส์และคีย์บอร์ด;
3. การจัดการทรัพยากรที่ชัดเจนและมีประสิทธิภาพ โปรแกรมชิ้นงานเปิดและบันทึกในรูปแบบของกล่องโต้ตอบทั่วไป คุณสามารถเปิดหรือบันทึกไฟล์ในไดเรกทอรีใดก็ได้ การเข้าถึงโปรแกรมไปยังไฟล์ข้อความอิสระ สามารถเขียนโปรแกรมนอกสถานที่ คัดลอกโดยตรงเพื่อใช้งานในเครื่อง;
4. มีฟังก์ชันการเขียนโปรแกรมที่มีประสิทธิภาพ ทั้งการเขียนโปรแกรมด้วยตนเองและการเขียนโปรแกรมอัตโนมัติโดยใช้ CAD การเขียนโปรแกรมอัตโนมัติเข้ากันได้กับ AutoCAD, CAXA98 และซอฟต์แวร์ CAD อื่นๆ ；
5. ฟังก์ชันการแสดงกราฟิกสามารถตรวจสอบความถูกต้องของการเขียนโปรแกรม；

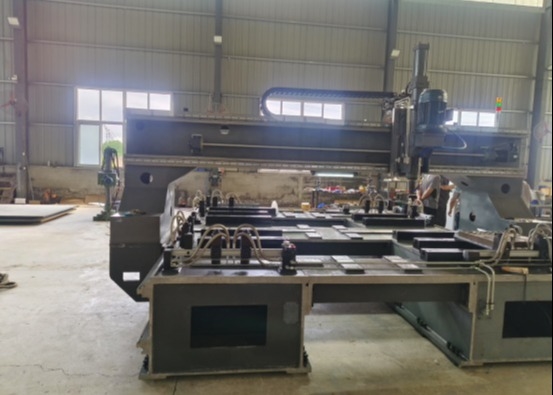

เตียงประกอบด้วยฐานเครื่อง โต๊ะทำงาน และโครงรองรับแบบเฟรม ฐานเครื่องเชื่อมด้วยแผ่นเหล็ก โครงสร้างเหล็กเชื่อม หลังจากการบำบัดด้วยอายุ พื้นผิวโต๊ะทำงานติดตั้งโครงรองรับแบบเฟรม โครงรองรับแบบเฟรมเหนือการรวมกันของการติดตั้งและตัวยึดกิจกรรม ยึดด้วยสกรูผีเสื้อ คลายและขันสกรูผีเสื้อเพื่อปรับระยะห่างระหว่างตัวยึดกิจกรรมเพื่อตอบสนองการประมวลผลของการรองรับชิ้นงาน พื้นที่การประมวลผลกว้างขวาง แบ่งออกเป็นสี่โซนการประมวลผลทางด้านซ้ายและขวา ซึ่งสามารถใช้สำหรับการเจาะ การโหลดและการขนถ่ายชิ้นงาน และในเวลาเดียวกันสามารถตั้งโปรแกรมสำหรับการเจาะและการประมวลผลเอกสาร

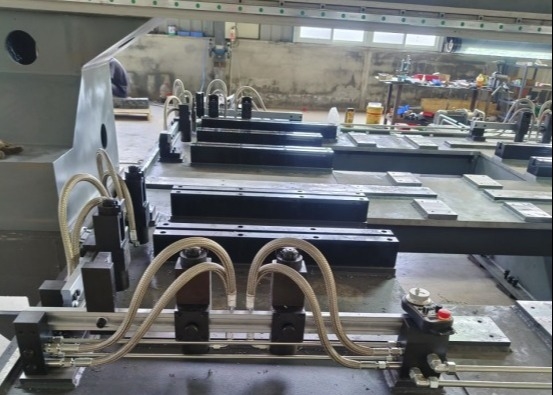

โต๊ะล้อมรอบด้วยแคลมป์ไฮดรอลิกอัตโนมัติที่รวดเร็วและเคลื่อนย้ายได้สิบสองตัว ซึ่งสามารถหนีบแผ่นเหล็กเดี่ยวหรือซ้อนทับกันได้ในคราวเดียว ที่ด้านซ้ายและขวาของฐานเครื่อง รางนำทางแบบลูกกลิ้งเชิงเส้นที่มีความจุโหลดสูงสองรางถูกจัดเรียงไว้ที่แต่ละด้านของฐานเครื่อง ซึ่งใช้เพื่อนำทางตัวรองรับด้านซ้ายและขวาของโครงสร้างเคลื่อนที่ กลไกการขับเคลื่อนสองชุดประกอบด้วยเซอร์โวมอเตอร์ AC, ล้อสายพานซิงโครนัส และสกรูบอลถูกจัดเรียงไว้ทั้งสองด้านของฐานเครื่องสำหรับการเคลื่อนที่ของตัวยึดด้านซ้ายและขวาของโครงสร้างเคลื่อนที่ ซึ่งช่วยให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งสูงและความแม่นยำในการวางตำแหน่งที่ทำซ้ำได้
ข้อมูลจำเพาะและพารามิเตอร์หลักของเครื่องนี้:
ชื่อพารามิเตอร์
| รายละเอียด |
ค่าพารามิเตอร์ |
ขนาดของชิ้นงาน |
|
ความหนาของการซ้อนทับวัสดุ
|
สูงสุด 100 มม. |
ความกว้าง x ความยาว |
|
4000 มม.*4000 มม. 1 ชิ้น |
4000 มม.*2000 มม. | |
|
2 ชิ้น 2000 มม.*2000 มม. |
||
|
4 ชิ้น แกนหลัก |
||
|
หัวจับแบบเปลี่ยนเร็ว |
รูเรียว Morse 5# |
เส้นผ่านศูนย์กลางดอกสว่าน |
|
Φ14-Φ76 มม. |
ความเร็วแปรผัน | |
|
การเปลี่ยนความเร็วแบบไม่ต่อเนื่องของตัวแปลงความถี่ |
ความเร็วในการหมุน | |
|
20－560r/min |
ความยาวช่วงชัก | |
|
240 มม. |
การป้อนขึ้นรูป | |
|
การปรับวาล์วควบคุมความเร็วไฮดรอลิก |
การหนีบชิ้นงาน | |
| ความหนาในการหนีบ |
15－100 มม. |
จำนวนกระบอกสูบหนีบ |
|
16 ชิ้น |
แรงหนีบ | |
| 7.5kN | การเปิดหนีบ | |
|
การควบคุมปุ่มกดหรือสวิตช์เท้า |
ความกว้าง T-slot | |
|
28 มม. |
การระบายความร้อนและการกำจัดเศษ | |
|
วิธีการ |
การไหลเวียนอัตโนมัติ |
ความจุ |
| 300L | กำลังกำจัดเศษ | |
|
0.75KW |
กำลังระบายความร้อน | |
|
0.45KW |
ไฮดรอลิก | |
|
แรงดันหนีบ |
6MPa(60kgf/cm2) |
ความจุถัง |
|
200L |
