PZ4040 / 2 ประเภท Gantry เครื่องเจาะ CNC โมบาย

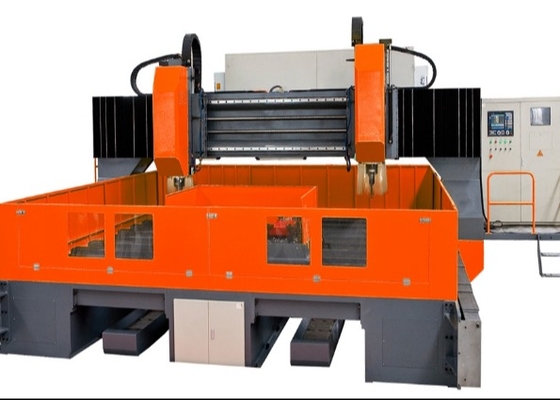

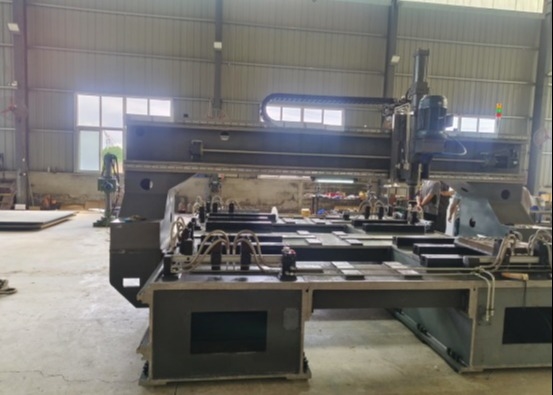

เครื่องเจาะ CNC แบบเคลื่อนที่ชนิด Gantry รุ่น PZ4040/2 ความหนาซ้อนทับของวัสดุสูงสุด 100 มม.

การใช้งาน:

เครื่องเจาะ CNC แบบเคลื่อนที่ชนิด Gantry รุ่น PZ4040/2 ใช้สำหรับเจาะรูในแผ่นเหล็ก ชิ้นงานที่ผ่านการประมวลผลสามารถเป็นแผ่นประกบในอาคารโครงสร้างเหล็ก สะพาน และเสา รวมถึงหน้าแปลนขนาดใหญ่ แผ่นท่อแลกเปลี่ยนความร้อน และอื่นๆ การประยุกต์ใช้เครื่องเจาะ CNC นี้สามารถทำให้กระบวนการทั้งหมดของการเจาะทำงานได้ถึงระดับอัตโนมัติเต็มรูปแบบด้วยความแม่นยำสูงและประสิทธิภาพสูง เหมาะสำหรับกระบวนการเจาะแผ่นเชื่อมต่อ แผ่นฐาน แผ่นปลาย แม่แบบ หน้าแปลน ชิ้นส่วนโครงสร้าง และชิ้นส่วนอื่นๆ ในอุตสาหกรรมโครงสร้างเหล็ก สะพาน เสาสื่อสารไฟฟ้า หม้อไอน้ำของสถานีพลังงานความร้อน และอื่นๆ ความแม่นยำของส่วนประกอบที่ผ่านการประมวลผลเป็นไปตามมาตรฐานแห่งชาติ “รหัสการยอมรับคุณภาพการก่อสร้างโครงสร้างเหล็ก” (ฉบับที่ GB50205-2001)คุณสมบัติ:

1. เส้นผ่านศูนย์กลางการเจาะสูงสุดของเครื่องนี้สูงถึง 70 มม. และสามารถเจาะรูบนแผ่นประกบและแผ่นฐานทั่วไปได้

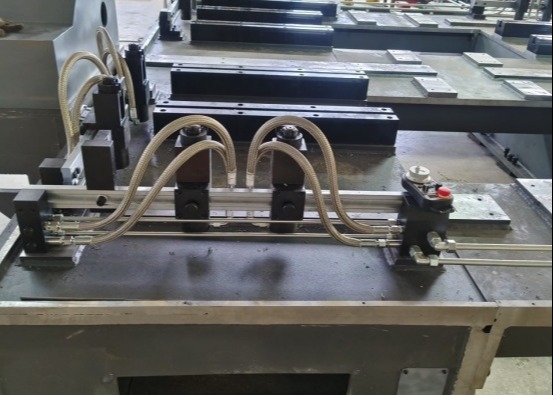

2. ความหนาของชิ้นงานสูงสุด 100 มม. แผ่นที่บางกว่ายังสามารถเจาะแบบซ้อนหลายชั้นได้ ชิ้นงานถูกหนีบด้วยแคลมป์ไฮดรอลิก ซึ่งช่วยประหยัดแรงงานของผู้ปฏิบัติงานเป็นอย่างมาก การโหลดและขนถ่ายชิ้นงานช่วยประหยัดเวลา

3. ชิ้นงานสูงสุดสามารถมีขนาดได้ถึง 4000 × 4000 มม. หากเป็นชิ้นเล็ก สามารถติดตั้งที่มุมทั้งสี่ของโต๊ะทำงานได้ (หมายเหตุ: วิธีการขันให้แน่นแบ่งออกเป็นการขันให้แน่นอัตโนมัติด้วยระบบไฮดรอลิก)

4. เครื่องนี้ติดตั้งสกรู รางนำ ชิ้นส่วนไฮดรอลิก ชิ้นส่วนไฟฟ้า ระบบ CNC อินเวอร์เตอร์ และผลิตภัณฑ์แบรนด์ต่างประเทศอื่นๆ ความน่าเชื่อถือของเครื่องสามารถเทียบได้กับอุปกรณ์นำเข้า มีความผิดพลาดน้อยลง

5. ระยะชักการเจาะลงของแกนหมุนของเครื่องถึง 220 มม. ดังนั้นความยาวของดอกสว่านจึงไม่จำกัด สามารถใช้ดอกสว่านใหม่ได้ ดอกสว่านที่สึกหรอก็สามารถใช้ได้เช่นกัน การเคลื่อนที่ลงของดอกสว่านจะรวดเร็วเมื่อไม่สัมผัสกับชิ้นงาน และเมื่อสัมผัสกับชิ้นงานแล้ว จะเปลี่ยนเป็นความเร็วในการทำงานโดยอัตโนมัติ และจะกลับคืนมาอย่างรวดเร็วหลังจากเจาะทะลุ จึงช่วยประหยัดเวลา

ข้อมูลจำเพาะและพารามิเตอร์หลักของเครื่องนี้:

ชื่อพารามิเตอร์
