การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LxW: | 2500 x 2500 mm | T-slot width: | 28mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ100 mm (Carbide core bit) Φ80 mm (U drill) |
| Max.thickness: | ≤180 mm | Tapping diameter: | M30 |
| Spindle speed: | 30~3000 r/min | ||
| เน้น: | เครื่องเจาะแผ่น CNC 100 มม.,เครื่องเจาะแผ่น CNC 28 มม. |
||

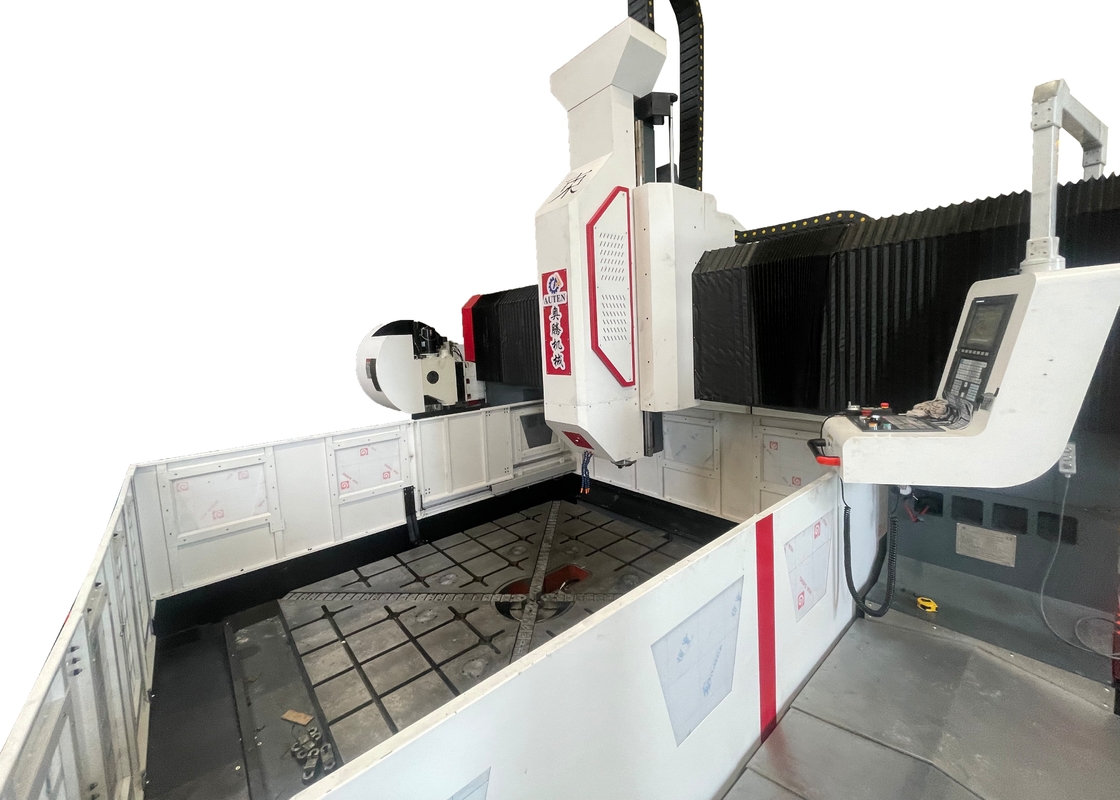

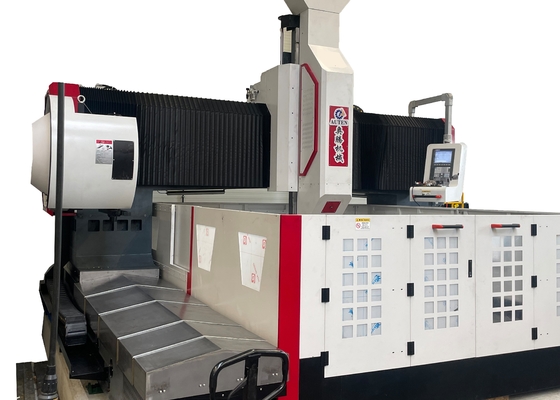

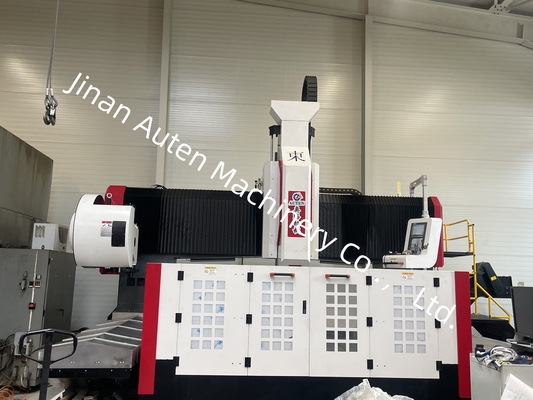

รุ่น PHD2525 เครื่องเจาะแผ่นแฟลนจ์ CNC เครื่องเจาะแผ่น 100mm กว้างเจาะสูงสุด
การใช้งาน:
ใช้ในการเจาะ, chamfering, tapping, และ milling ของแผ่นและองค์ประกอบโครงสร้าง
มันมุ่งเน้นต่อการขุดเจาะที่มีประสิทธิภาพสูงสําหรับชิ้นงานรวมถึงฟลานจ์, ዲስก์, แหวนและแผ่นที่มีความหนาอยู่ในช่วงการประมวลผลที่มีประสิทธิภาพการเจาะรูผ่านและรูตาบอดสามารถบรรลุได้ทั้งชิ้นส่วนวัสดุเดียวและวัสดุประกอบ. กระบวนการแปรรูปของเครื่องมือเครื่องมือถูกควบคุมด้วยดิจิตอล, มีการทํางานที่สะดวกสบายมาก, และมันสามารถทําการผลิตความแม่นยําสูง ด้วยหลายชนิดและในปริมาณมวล.
หัวแรงเจาะ:
หัวแรงเจาะใช้มอเตอร์ servo spindle พิเศษ ซึ่งขับเคลื่อน spindle ความแม่นยําพิเศษผ่านเข็มขัด synchronous ฟันเพื่อช้าลงและเพิ่มทอร์คการเปลี่ยนมันเร็วและง่าย, และการให้อาหารถูกขับเคลื่อนโดยมอเตอร์ servo และสกรูลูกกลม.แกน X และ Y สามารถเชื่อมโยงกันได้, และการควบคุมวงจรครึ่งปิดถูกนํามาใช้เพื่อทําหน้าที่การสกัดเส้นและวงกลม.ปลายสปินด์เป็น BT50 ช่องคอนอุปกรณ์พร้อมกับสานหมุนความเร็วสูง ซึ่งสามารถแปรรูปด้วยความเร็วสูง U-เจาะน้ํากลาง
อุปกรณ์ส่ง:
โดยใช้การออกแบบแม่นยําสูงของรถรางนําทางและเครื่องเลื่อนที่นําเข้าจากไต้หวัน มันทํางานได้เรียบร้อยและเพิ่มความสามารถในการบรรทุกภาระหนักได้อย่างมีประสิทธิภาพ
a. แกน X และแกน Z ตามลําดับเป็นรูปของรถไฟคู่นําแบบเส้นตรงที่ม้วนเป็นรถไฟคู่นําและรถไฟที่บรรทุกภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวมันสามารถตอบสนองความต้องการทางเทคนิคของการเจาะความเร็วสูง. การถ่ายส่งแกน X-Z-axis ใช้เครื่องขับเคลื่อน AC servo เพื่อขับเคลื่อนสกรูลูกบอลแม่นยําให้หมุนเพื่อทําความเข้าใจการเคลื่อนไหวเชิงเส้น
b. มีรถเลื่อนแนวทางลอยลําบากสองทางในทั้งสองด้านของแกน Y และมีเครื่องเลื่อนรถเลื่อนสองทางสี่เหลี่ยมติดตั้งบนรถเลื่อนแต่ละทางเพื่อสร้างเส้นทางเลื่อนแกน Yมันสามารถตอบสนองความแข็งแรงสูงและความแข็งแรงของกรอบ gantry, และยังสามารถตอบสนองข้อดีทางเทคนิคของปริมาณการขัดขัดขนาดเล็ก ความเร็วการเคลื่อนที่อย่างรวดเร็ว ผลงานการดูดซึมความสั่นสะเทือนที่ดีและอายุการใช้งานยาวการส่ง X-axis ใช้เทคโนโลยีการขับเคลื่อนซินโครนสอง servo มอเตอร์นั่นก็คือ มอเตอร์เซอร์โวหนึ่งข้างในแต่ละด้านขับเคลื่อนสกรูลูกกลมให้หมุนร่วมกัน ซึ่งขับเคลื่อนกรอบ gantry ให้เคลื่อนและทําการแปรรูป CNC
อุปกรณ์ปรับน้ํามันอัตโนมัติและอุปกรณ์ป้องกัน:
เครื่องมือนี้มีอุปกรณ์ไต้หวันเดิมปริมาตรแรงกดบาง อัตโนมัติอุปกรณ์การเลื่อน, ซึ่งสามารถเลื่อนคู่การเคลื่อนไหวโดยอัตโนมัติ เช่น สายทางนํา, สกรูนํา, ราก,ฯลฯ โดยไม่ให้มีจุดสิ้นสุด เพื่อประกันอายุการใช้งานของเครื่องมือและแผ่นฉีดกันน้ําติดตั้งรอบโต๊ะทํางาน.
ระบบออกน้ํากลาง:
เครื่องมีระบบออกน้ํากลางเป็นมาตรฐาน ระบบออกน้ําภายในสามารถป้องกันปิ้นเหล็กจากห่อรอบเครื่องมือระหว่างการแปรรูป ลดการสกัดเครื่องมือยืดอายุเครื่องมือป้องกันพื้นผิวของชิ้นงาน ป้องกันสานหมุนความเร็วสูง ป้องกันสารสกัดจากการปิดสานหมุนปรับปรุงคุณภาพของชิ้นงานทั้งหมด, และเพิ่มประสิทธิภาพการทํางาน
Sรายละเอียด:
| ขนาดของชิ้นงาน | LxW | 2500x2500 มม. |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| Dหัวพลังงานลาก | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด |
100 มม (บิตแกนคาร์ไบด์) |
|
| Φ80 มิลลิเมตร (U กลอง) | ||
| ความหนาสูงสุด | ≤ 180 มม | |
| กว้างสูงสุด | M30 มม. | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 30kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 2500 มม. |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 m/min | |
| พลังงานของเครื่องขับเคลื่อน servo สําหรับการเคลื่อนไหวด้านข้าง / ทอร์ค | 4.5kW/25Nm | |
| การเคลื่อนไหวด้านยาวของแกนท์รี่ (Yแกน) | ขนาดสูงสุด | 2500 มม. |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| อัตรากําลัง / ทอร์คของมอเตอร์ servo feed | 2x4.5 kW/25Nm | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงาน / ทอร์คของมอเตอร์เซอร์โบ | 4.5kW/25Nm | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y | ≤ 0.05 มิลลิเมตร/1000 มิลลิเมตร |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y | ≤ 0.03 มิลลิเมตร/1000 มิลลิเมตร |
| ระบบปนูเมติก | ความดันการให้อากาศกด | ≥0.4MPa |
| เครื่องขนส่งชิปและเครื่องเย็น | จํานวนเครื่องขนส่งชิป | 2 |
| ความเร็วในการถอนชิป | 1m/min | |
| พลังงานของมอเตอร์คอนเวอเรอร์ชิป | 2X0.75kW | |
| วิธีการเย็น | การปรับปรุงความเย็นภายใน (70bar) + การปรับปรุงความเย็นภายนอก | |
| Aระบบปรับน้ํามันนอกระบบ | ความดันการปะทะ | 2MPa |
| ปริมาณการเติมน้ํามันจุดเลื่อน | 0. 1 มิลลิตร | |
| วงจรการหล่อลื่น | 6-10 นาที | |
|
ระบบไฟฟ้า
|
ระบบ CNC | ซีเมนส์ 828D |
| จํานวนแกน CNC | 3 | |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น | ตําแหน่งเครื่องมือ 24 |
| น้ําหนักของเครื่อง | / | ประมาณ 16.5T |
| ขนาดรวม | LxWxH | 6000x4300x2700 มิลลิเมตร |
