รายละเอียดสินค้า:
การชำระเงิน:
|
| LxW: | 600 x 600 mm | Gantry height: | 400mm |
|---|---|---|---|
| Spindle taper: | BT40 | Max.drilling diamter: | Φ35 mm |
| Max.thickness: | 40mm | Tapping diameter: | M3-M15 |
| Spindle speed: | 30~3000 r/min | ||
| เน้น: | เครื่องเจาะแผ่น CNC ขนาดเส้นผ่านศูนย์กลาง 35 มม.,เครื่องเจาะแผ่น CNC ขนาด 40 มม.,เครื่องเจาะแผ่น CNC แบบ Gantry |
||

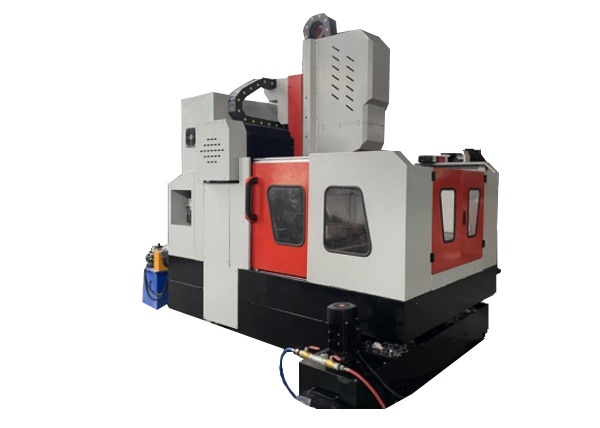

เครื่องเจาะและกัดเพลท CNC รุ่น BHD6060
การใช้งาน:
เครื่องเจาะและกัดแบบ CNC Gantry ได้รับการออกแบบมาเพื่อใช้ในการเจาะ ลบมุม ทำเกลียว และกัดเพลทและส่วนประกอบโครงสร้างหลักๆ รวมถึงหน้าแปลน แผ่นดิสก์ วงแหวน และเพลท โดยมีความหนาของชิ้นงานอยู่ในช่วงการประมวลผลที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูตันได้ทั้งในชิ้นส่วนวัสดุเดียวและวัสดุผสม กระบวนการตัดเฉือนถูกควบคุมด้วยระบบดิจิทัล ทำให้ใช้งานได้สะดวกมาก และช่วยให้การผลิตมีความแม่นยำสูงโดยอัตโนมัติในหลากหลายรูปแบบและปริมาณมาก
ชุดเลื่อนแบบเคลื่อนที่ได้:
ชุดเลื่อนเป็นโครงสร้างเหล็กหล่อความแม่นยำสูง ชุดเลื่อนติดตั้งโต๊ะเลื่อนแบบรางแข็ง CNC ที่รับน้ำหนักได้สูงพิเศษสองชุด ชุดสกรูบอลความแม่นยำสูง และตัวลดความเร็วแบบดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับเซอร์โวมอเตอร์เพื่อขับเคลื่อนหัวเจาะ ซึ่งสามารถเคลื่อนที่ในทิศทางแกน Z ได้ ทำให้สามารถเดินหน้าอย่างรวดเร็ว ทำงานไปข้างหน้า ถอยหลังอย่างรวดเร็ว หยุด และการกระทำอื่นๆ ของหัวกำลัง มีฟังก์ชันการทำลายเศษอัตโนมัติ การกำจัดเศษ และหยุดชั่วคราว
หัวกำลังเจาะ:
หัวกำลังเจาะใช้เซอร์โวมอเตอร์แกนหมุนเฉพาะ และสายพานซิงโครนัสแบบมีเกียร์ลดความเร็วเพื่อเพิ่มแรงบิดในการขับเคลื่อนแกนหมุนความแม่นยำสูง แกนหมุนใช้ตลับลูกปืนสัมผัสมุมแบบญี่ปุ่นห้าแถวสามแถวแรกเพื่อให้ได้การเปลี่ยนความเร็วแบบไม่ต่อเนื่อง แกนหมุนติดตั้งระบบเปลี่ยนเครื่องมือแบบนิวเมติกเพื่อให้เปลี่ยนเครื่องมือได้รวดเร็วและสะดวก การป้อนถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์และสกรูบอล แกน X และ Y สามารถเชื่อมโยงกันได้ โดยใช้การควบคุมแบบกึ่งวงปิด ซึ่งสามารถรับรู้ฟังก์ชันการแทรกแบบเชิงเส้นและวงกลมได้ ปลายแกนหมุนเป็นรูเรียว BT40 พร้อมข้อต่อหมุนความเร็วสูงของอิตาลี Rotofors และสามารถใช้ศูนย์กลางการเจาะ U ความเร็วสูงเพื่อระบายน้ำ
อุปกรณ์หล่อลื่นอัตโนมัติและอุปกรณ์ป้องกัน:
เครื่องมือกลนี้ติดตั้งอุปกรณ์หล่อลื่นอัตโนมัติแบบแรงดันบางส่วนของไต้หวัน ซึ่งสามารถหล่อลื่นคู่การเคลื่อนที่ต่างๆ เช่น รางนำ สกรูนำ แร็ค ฯลฯ โดยอัตโนมัติ โดยไม่มีจุดบอด และรับประกันอายุการใช้งานของเครื่องมือกล แกน X และ Y ของเครื่องมือกลติดตั้งเกราะกันฝุ่น และติดตั้งแผ่นกั้นกันกระเซ็นรอบโต๊ะทำงาน
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้าง x ยาว | 600 x 600 มม. |
| ความสูงของ Gantry | ความเร็วในการเคลื่อนที่ | |
| หัวกำลังเจาะจำนวน | 1 | เรียวแกนหมุน |
| BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | |
| Φ35 มม. | ความหนาสูงสุด | |
| 40 มม. | เส้นผ่านศูนย์กลางการทำเกลียว | |
| M3-M15 | ความเร็วแกนหมุน | |
| 30~3000 รอบต่อนาที | กำลังมอเตอร์แกนหมุนเซอร์โว | |
| 7.5kW | ระยะห่างจากปลายล่างของแกนหมุนถึงโต๊ะทำงาน | |
| 200-540 มม. | การเคลื่อนที่ด้านข้างของหัวกำลัง | |
|
(แกน X) ระยะชักแนวนอนสูงสุด |
600 มม. | ความเร็วในการป้อน |
| 0~9 รอบต่อนาที | กำลังเซอร์โวมอเตอร์สำหรับการเคลื่อนที่ด้านข้าง | |
| 10N/M | การเคลื่อนที่ป้อนของแรมแนวตั้ง (แกน Z) | |
| Y แกน)ระยะชักป้อนสูงสุด | 600 มม. | ความเร็วในการป้อน |
| 0~9 ม./นาที | กำลังเซอร์โวมอเตอร์ป้อน | |
| 10N/M | การเคลื่อนที่ป้อนของแรมแนวตั้ง (แกน Z) | |
| ระยะชักสูงสุด | 400 มม. | ความเร็วในการเคลื่อนที่ |
| 0~8 ม./นาที | กำลังเซอร์โวมอเตอร์ | |
| 1x2.4kW (เบรก) | ความแม่นยำในการวางตำแหน่งสามแกน | |
| X/Y/Z/A/B/C | 0-0.01 มม. | ความแม่นยำในการวางตำแหน่งซ้ำสามแกน |
| X/Y/Z/A/B/C | 0-0.01 มม. | ขนาดโดยรวม |
| กว้างxยาวxสูง | 2200x1600x2200 มม. |
