การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Workpiece size: | 3000x3000 mm | Gantry height: | 800mm |
|---|---|---|---|
| Max.drilling diameter: | 80mm | Servo spindle motor power: | 30KW |
| Overall size: | 4800x4500x3200 mm | Tapping diameter: | M3-M28 mm |
| Spindle speed: | 30~3000 r/min | Distance from the lower end of the spindle to the worktable: | 200-800mm |
| เน้น: | เครื่องเจาะแผ่นแผ่น,เครื่องแปรรูปแกนท์รี CNC ขนาด 800 มม,เครื่องเจาะแผ่นสปินด์เลอร์ |
||

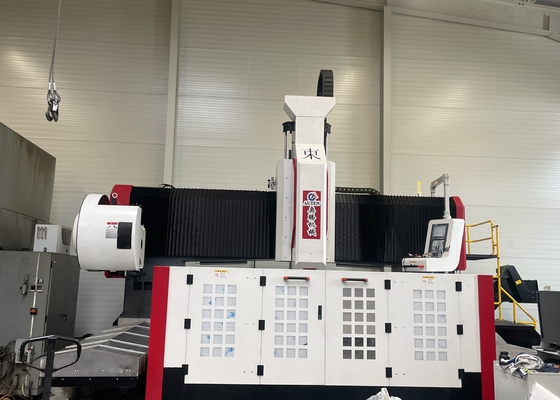

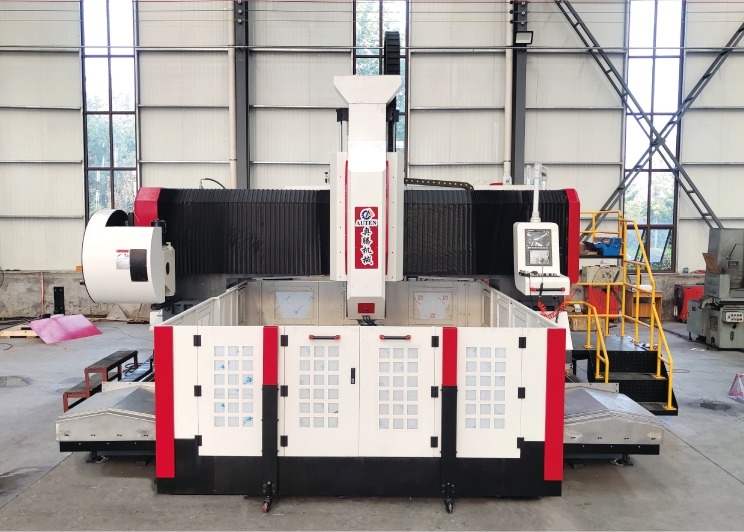

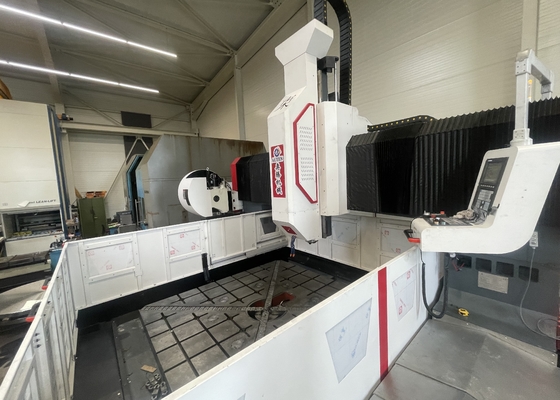

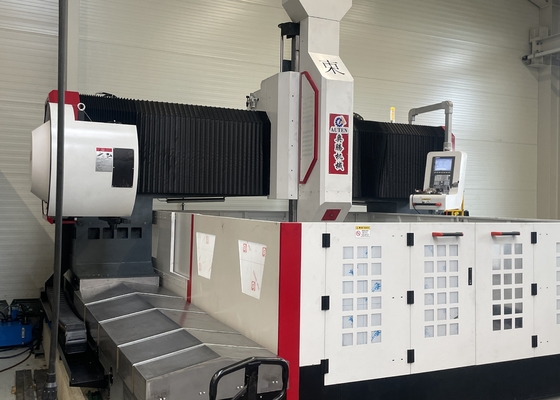

ความสูง gantry 800mm CNC gantry การแปรรูป Flange เครื่องเจาะแผ่น Spindle conical BT50
เครื่องขนส่งชิปอัตโนมัติและอุปกรณ์เย็นหมุนเวียน:
มีเครื่องขนส่งชิปอัตโนมัติอยู่ด้านหลังของโต๊ะทํางานและกรองในตอนท้าย. เครื่องขนส่งชิปอัตโนมัติเป็นชนิดโซ่เรียบ. ปั๊มเย็นติดตั้งอยู่ด้านหนึ่งทางออกเชื่อมต่อกับระบบกรองน้ํากลางด้วยเชือก. น้ํายาเย็นไหลเข้าไปในพัสดุขนส่งชิป ปั๊มยกพัสดุขนส่งชิป ปั๊มน้ําเย็นเข้าระบบกรองทางออกกลางและปั๊มเย็นแรงดันสูงหมุนเวียนของเหลวเย็นกรองสําหรับการตัดเย็น.ยังมีรถรับส่งขยะที่สะดวกมากสําหรับการขนส่งขยะเหล็ก อุปกรณ์นี้มีระบบเย็นเครื่องมือภายในและภายนอกเมื่อเจาะความเร็วสูง, เครื่องมือเย็นโดยการออกน้ําภายใน, และการเย็นภายนอกใช้สําหรับการบดเบา.
ระเบิดระดับน้ําต่ําอัตโนมัติ
1เมื่อของเหลวเย็นในกรองอยู่ในระดับกลาง ระบบจะเชื่อมต่ออัตโนมัติกับมอเตอร์ที่จะเริ่มต้นและของเหลวเย็นใน conveyor ชิปจะอัตโนมัติไหลเข้าในกรองเมื่อมันถึงระดับสูง, มอเตอร์จะหยุดทํางานโดยอัตโนมัติ
2. เมื่อเหลวเย็นในกรองอยู่ในระดับต่ํา ระบบจะอัตโนมัติเตือนเครื่องวัดระดับที่จะเตือน สปินด์จะอัตโนมัติถอนเครื่องมือและเครื่องจะหยุดทํางาน
ฟังก์ชันความจําปิดไฟ:
การดําเนินงานถูกหยุดเนื่องจากการขาดไฟฟ้าอย่างฉับพลัน ฯลฯ ใช้ฟังก์ชันนี้เพื่อหาที่ตั้งของหลุมสุดท้ายที่เจาะก่อนการขาดไฟฟ้าอย่างรวดเร็วและง่ายผู้ประกอบการสามารถดําเนินการไปสู่ขั้นตอนต่อไปได้อย่างรวดเร็วช่วยประหยัดเวลาค้นหา
เลเซอร์อินเทอร์เฟโรเมตร:
เครื่องวัดการแทรกแซงเลเซอร์ใช้ในการปรับขนาด และตรวจสอบและชดเชยความผิดพลาดของ pitch, backlash, ความแม่นยําการตั้งตําแหน่ง, ความแม่นยําการตั้งตําแหน่งซ้ํา, ฯลฯความมั่นคงแบบสแตตติกและความแม่นยําในการแปรรูปของเครื่องการตรวจสอบลูกกลม ทุกเครื่องใช้ลูกกลม RENISHAW ของอังกฤษ เพื่อปรับระดับความแม่นยําของวงกลมที่แท้จริงและความแม่นยําของเครื่องกลมการทดลองการตัดวงกลมจะดําเนินการเพื่อรับรองความแม่นยําในการแปรรูป 3 มิติของเครื่องและความแม่นยําวงกลม.
Sรายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 3000x3000 มม. |
| ความสูงของแกนตารี | กว้าง 800 mm | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ80 มม. | |
| ความหนาสูงสุด | ≤ 180 มม | |
| กว้างกระแทก | M3-M28 มม. | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 30kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 3000 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 9 รอบ / นาที | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 1x2.4 กิโลกรัม | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 3000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 9 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4 กิโลกรัม | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 1x2.4 กิโลกรัม | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | 0-0.02 มิลลิเมตร/1000 มิลลิเมตร |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | 0-0.01 มิลลิเมตร/1000 มิลลิเมตร |
| ขนาดรวม | LxWxH | 4800x4500x3200 มิลลิเมตร |
