รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 3000X3000 มม | ความสูงของแกนตารี: | 800มม |
|---|---|---|---|
| เส้นผ่านศูนย์กลางการเจาะสูงสุด: | 80มม | กำลังมอเตอร์แกนเซอร์โว: | 30Kw |
| ขนาดโดยรวม: | 4800x4500x3200 มม. | Max.Thickness: | ≤180มม |
| max.horizontal stroke: | 3000มม | ความเร็วในการเคลื่อนไหวด้านข้าง: | 0 ~ 9 r/นาที |
| เน้น: | เครื่องเจาะแผ่น CNC BT50,เครื่องเจาะแผ่น CNC 30 KW |
||

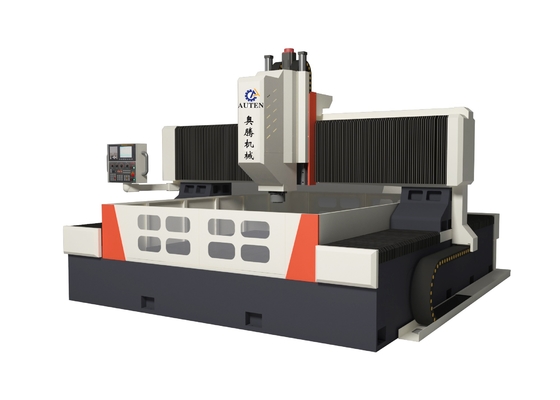

3000 * 3000 ขนาดชิ้นงาน เครื่องเจาะแผ่น CNC รุ่น PHD3030 30 KW พลังงานของมอเตอร์สปินด์เซอร์โว
หัวแรงเจาะ:
หัวพลังงานการเจาะใช้มอเตอร์สปินด์เซอร์โวพิเศษ และเข็มขัดซินโครนที่มีเกียร์ลดความเร็วเพื่อเพิ่มแรงหมุนในการขับเคลื่อนสปินด์ความแม่นยําสปินด์นํามาใช้สามหลังแรกสองห้าแถวยี่ปุ่นมุมสัมผัสหมุนเพื่อบรรลุการเปลี่ยนแปลงความเร็ว stepless. สปินด์มีระบบการเปลี่ยนเครื่องมือปนูเมติกเพื่อให้สามารถเปลี่ยนเครื่องมือ รวดเร็วและสะดวกสบาย, การให้บริการถูกขับเคลื่อนโดยมอเตอร์ servo และลูกกลมสกรู.โดยใช้การควบคุมวงจรครึ่งปิด, ที่สามารถทําหน้าที่การแทรกเส้นและวงกลม ปลายหมุนเป็นรูขุมกระดูก BT50 พร้อมกับสานหมุนความเร็วสูงอิตาลี Rotoforsและสามารถใช้ศูนย์เจาะ U ความเร็วสูง เพื่อปล่อยน้ํา.
อุปกรณ์ปรับน้ํามันอัตโนมัติและอุปกรณ์ป้องกัน:
พร้อมอุปกรณ์หล่อลื่นแบบอัตโนมัติความดันบางขนาดเดิมของไต้หวัน สามารถหล่อลื่นแบบอัตโนมัติคู่การเคลื่อนไหวต่างๆ เช่น สายทางนํา, สกรู, ราก, ฯลฯไม่มีมุมตาย, และรับประกันอายุการใช้งานของเครื่องมือเครื่องมือ.และกระจกกันกระจกถูกติดตั้งรอบบนโต๊ะทํางาน.
ระบบควบคุม CNC GSK:
GSK เครื่องเจาะ CNC ระบบพิเศษ มอเตอร์ถูกขับเคลื่อนโดยการแม่นยําสูงค่าสมบูรณ์แบบชุด servo มอเตอร์ อินเตอร์เฟซ RS232 และการแสดงสี อินเตอร์เฟสการทํางานจีนทางเข้า USB ในสถานที่/ภายนอก.
1. ด้วยฟังก์ชันการหักชิป, เวลาหักชิปและวงจรหักชิปสามารถกําหนดบนอินเตอร์เฟซมนุษย์เครื่อง
2. ด้วยฟังก์ชันยกเครื่องมือ ความสูงของการยกเครื่องมือสามารถกําหนดได้บนอินเตอร์เฟซมนุษย์เครื่องจักร เมื่อเจาะสูงนี้เครื่องเจาะถูกยกขึ้นอย่างรวดเร็วไปบนชิ้นงานและจากนั้นก็เป็นกระดูก, แล้วเร็วไปยังพื้นผิวการเจาะและเปลี่ยนโดยอัตโนมัติ
3กล่องควบคุมการปฏิบัติงานกลางและหน่วยมือถือใช้ระบบควบคุมจํานวนเพื่ออํานวยความสะดวกในการวางโปรแกรม, การเก็บ, การแสดงและการสื่อสารอินเตอร์เฟซการทํางานมีฟังก์ชันของการโต้ตอบมนุษย์-เครื่องจักร, การชดเชยความผิดพลาด และสัญญาณเตือนอัตโนมัติ
4อุปกรณ์มีฟังก์ชันของการดูล่วงหน้าและตรวจสอบใหม่ของตําแหน่งรูก่อนการแปรรูปและการปฏิบัติงานเป็นสะดวกมาก
ระบบกรองน้ํากลาง:
อุปกรณ์ที่มีระบบกรองน้ํากลาง สามารถกรองสารสกัดในน้ําเย็นตัดได้อย่างมีประสิทธิภาพระบบสปริงน้ําภายในสามารถป้องกันสปินเหล็กจากการบิดบนเครื่องมือระหว่างการแปรรูป, ลดการใช้งานของเครื่องมือ, ขยายอายุการใช้งานของเครื่องมือ, ปรับปรุงการเสร็จผิวของชิ้นงาน, และปลายเครื่องมือป้องกันสานหมุนความเร็วสูง, ป้องกันสารสกัดจากการปิดสับสานหมุน และปรับปรุงคุณภาพโดยรวมของชิ้นงานและปรับปรุงประสิทธิภาพการทํางาน
Sรายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 3000x3000 มม. |
| ความสูงของแกนตารี | กว้าง 800 mm | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ80 มม. | |
| ความหนาสูงสุด | ≤ 180 มม | |
| กว้างกระแทก | M3-M28 มม. | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 30kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 3000 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 9 รอบ / นาที | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 1x2.4 กิโลกรัม | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 3000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 9 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4 กิโลกรัม | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 1x2.4 กิโลกรัม | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | 0-0.02 มิลลิเมตร/1000 มิลลิเมตร |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | 0-0.01 มิลลิเมตร/1000 มิลลิเมตร |
| ขนาดรวม | LxWxH | 4800x4500x3200 มิลลิเมตร |
