มอเตอร์สปินด์เซอร์โวสพิเศษ ความเร็วสูง Rotary Joint และ Drill Center Outlet เครื่องบด CNC สําหรับการประมวลผลแม่นยํา

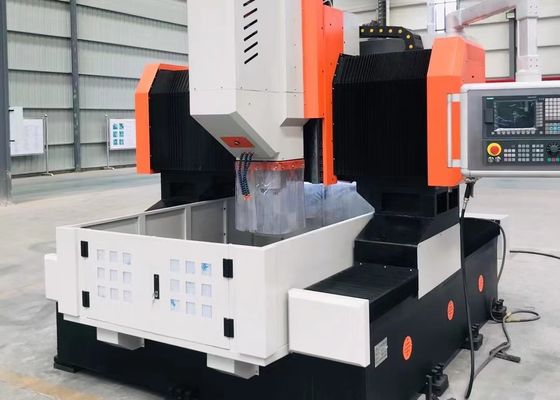

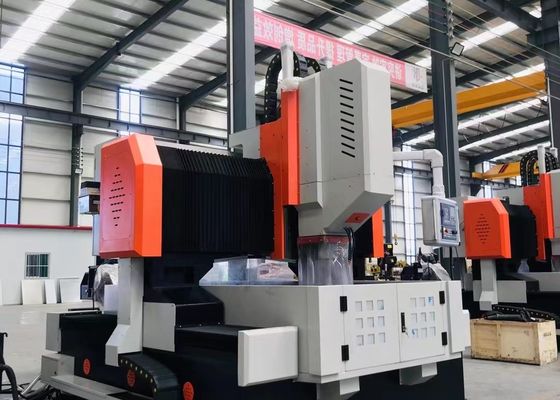

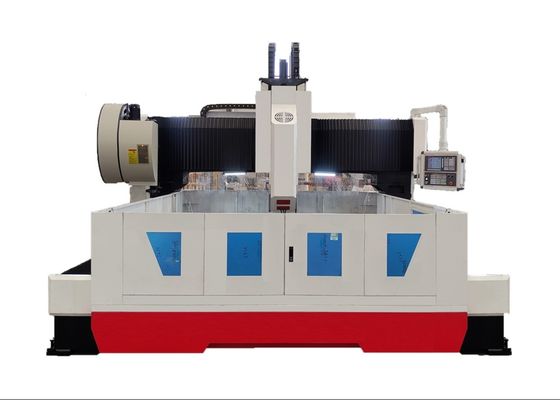

เครื่องเจาะและบดแผ่น CNC ความเร็วสูง รุ่น PHD2020

เซลล์เคลื่อนที่:

เต้าเคลื่อนไหวเป็นองค์ประกอบโครงสร้างเหล็กเหล็กแม่นยํา. มันพร้อมกับสองสไลด์รถไฟ CNC แบบเส้นยางที่สามารถรับภาระสูงสุด, ชุดของชุดสกรูลูกบอลแม่นยํา,และเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูงเชื่อมต่อกับมอเตอร์เซอร์โวการปรับแต่งนี้สมดุลน้ําหนักของหัวแรง, ลดภาระบนสกรูและยืดอายุการใช้งานของมัน. หัวแรงเจาะถูกขับเคลื่อนเพื่อเคลื่อนตามแกน Z,ทําให้สามารถดําเนินการ เช่น การก้าวหน้าอย่างรวดเร็ว, การให้อาหารทํางาน, การถอนเร็ว, และการหยุด. มันยังมีฟังก์ชันรวมถึงการทําลายชิปอัตโนมัติ, การถอนชิป, และการหยุด.

หัวเจาะ:

หัวพลังงานการเจาะใช้มอเตอร์ servo spindle ที่มุ่งเน้นในการขับเคลื่อน spindle ความแม่นยําที่มุ่งเน้นผ่านเข็มขัดซินโครนที่มีฟันเพื่อเพิ่มแรงหมุนสปินด์ใช้สี่ด้านหน้าและด้านหลังสองชนิดหกแถวญี่ปุ่นมุมสัมผัสการสอดคล้องเพื่อบรรลุการเปลี่ยนแปลงความเร็ว stepless. สปินเดลมีระบบเปลี่ยนเครื่องมือแบบนิวเมติก เพื่อให้การเปลี่ยนเครื่องมือรวดเร็วและสะดวกแกน X และ Y สามารถเชื่อมโยงและการควบคุมวงจรครึ่งปิดถูกรับรองเพื่อทําหน้าที่การสกัดเส้นตรงและวงกลม. ปลายสปินด์เป็น BT50 ช่องคอนเปอร์ อุปกรณ์พร้อมกับสานหมุนความเร็วสูง, และสามารถดําเนินการกับความเร็วสูง U การเจาะ outlet ศูนย์

อุปกรณ์ส่ง:

มันใช้การออกแบบแม่นยําสูงของรถเลื่อนนําทางและสไลด์ที่นําเข้าจากไต้หวัน ซึ่งทํางานอย่างเรียบร้อยและเพิ่มศักยภาพของภาระหนักได้อย่างมีประสิทธิภาพ

1.แกน X และแกน Z ตามลําดับใช้สองแนวทางนําแบบม้วนเป็นแนวทางนําและสายบรรทุกภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวมันสามารถตอบสนองความต้องการทางเทคนิคของการเจาะความเร็วสูง. การถ่ายส่งแกน X และแกน Z ใช้มอเตอร์ servo AC เพื่อขับเคลื่อนสกรูลูกบอลแม่นยําเพื่อหมุนและทําความเข้าใจการเคลื่อนไหวเชิงเส้น

2มีสองแนวทางการนําการเคลื่อนที่หนักในทั้งสองข้างของแกน Y ซึ่งหนึ่งในนั้นเป็นโครงสร้างแขวนข้าง ซึ่งรวมกันเป็นเส้นทางเลื่อนแกน Yมันสามารถตอบสนองความต้องการความแข็งแรงความแข็งแรงสูงของกรอบ gantry, และยังสามารถตอบสนองข้อดีทางเทคนิคของปริมาณการขัดขัดขนาดเล็ก ความเร็วการเคลื่อนที่อย่างรวดเร็ว ผลงานการดูดซึมความสั่นสะเทือนที่ดีและอายุการใช้งานยาวการส่ง X-axis ใช้เทคโนโลยีการขับเคลื่อนซินโครน servo มอเตอร์คู่, นั่นก็คือเครื่องยนต์เซอร์โวหนึ่งข้างในแต่ละด้าน, ทําให้สกรูลูกกลมหมุน, ทําให้กรอบแกนตารีเคลื่อนไหว, และทําการแปรรูป CNC

อุปกรณ์ปรับน้ํามันอัตโนมัติและอุปกรณ์ป้องกัน:

เครื่องมือนี้มีอุปกรณ์ลื่นอัตโนมัติขนาดเล็กแรงดันส่วนที่ทําจากไต้หวันรีฟและคู่เคลื่อนที่อื่น ๆ ที่ไม่มีมุมตาย, รับประกันอายุการใช้งานของเครื่องมือเครื่องมือและป้องกันน้ํากระจายถูกติดตั้งรอบคานทํางาน.

เลเซอร์อินเทอร์เฟโรเมตร:

อุปกรณ์แต่ละชิ้นถูกปรับขนาดด้วยเครื่องวัดการแทรกแซงเลเซอร์ API ของอเมริกัน เพื่อตรวจสอบและชําระค่าตอบแทนให้ถูกต้อง สําหรับความผิดพลาดในการปะทะ, การตอบกลับ, ความแม่นยําในการตั้งตําแหน่ง, ความแม่นยําในการตั้งตําแหน่งซ้ําๆ เป็นต้นเพื่อรับรองความมั่นคงแบบไดนามิกและสแตตติก และความแม่นยําในการแปรรูปของเครื่องเพื่อให้แน่ใจว่าความแม่นยําและการประมวลผล 3D ของเครื่อง
