การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | ขนาด 2000 x 2000 มม. | ความสูงของแกนตารี: | 600 มม. |
|---|---|---|---|
| สปินด์เทอร์: | BT50-150 | max.drilling diamter: | φ50มม. |
| Max.Thickness: | ≤160มม. | เส้นผ่านศูนย์กลางการแตะ: | M3-M28 |
| ความกว้าง T-slot: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |
| เน้น: | เครื่องเจาะแผ่น CNC ทนทาน,เครื่องเจาะแผ่น CNC ที่มั่นคง |
||
การใช้งาน:

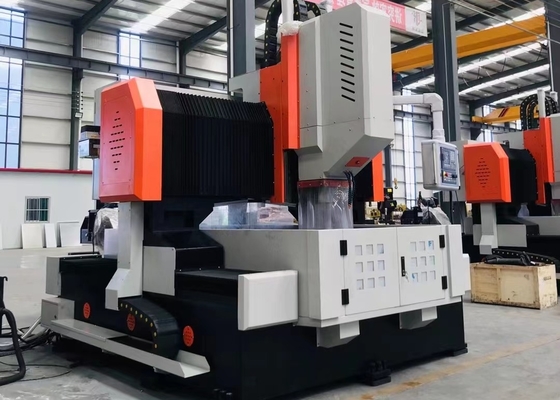

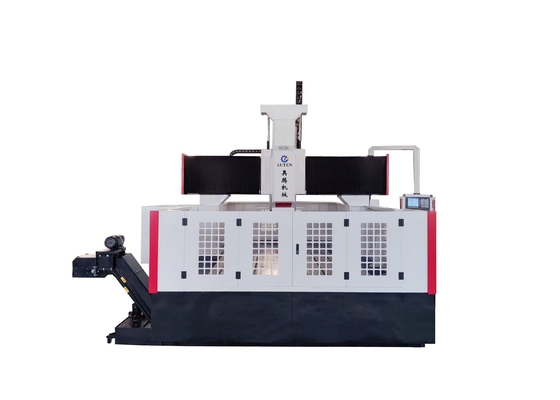

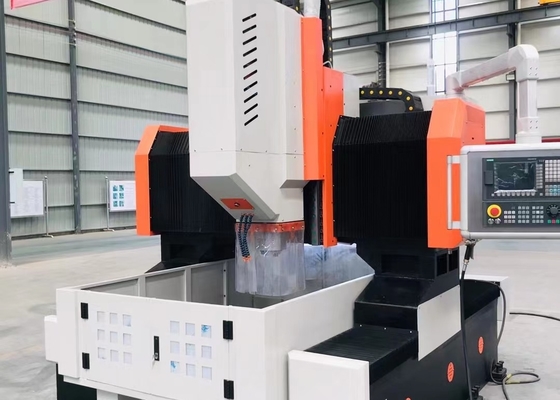

เครื่องเจาะและบดแกนทรี CNC เป็นหลักแล้วถูกออกแบบมาเพื่อดําเนินการเจาะ, ผ่า, ติดและบดบนแผ่น/องค์ประกอบโครงสร้าง,และแผ่นในช่วงการแปรรูปที่มีประสิทธิภาพ ไม่ว่าจะเป็นความหนาของมัน สามารถเจาะรูและรูตาบตาในชิ้นส่วนของวัสดุเดียวและวัสดุประกอบได้เหมือนกันกระบวนการแปรรูปถูกควบคุมด้วยดิจิตอล, รับประกันการใช้งานที่สะดวกต่อผู้ใช้สูง และสนับสนุนการผลิตอัตโนมัติด้วยความแม่นยําสูง, สามารถปรับปรุงกับหลายชนิดของสินค้า, และสามารถปรับขนาดสําหรับการผลิตจํานวนมาก.
โครงสร้างอุปกรณ์:
อุปกรณ์ส่วนใหญ่ประกอบด้วยโต๊ะทํางานเตียง, โกรงจอดเคลื่อนไหว, เต้าเลื่อนเคลื่อนไหว, หัวแรงเจาะและการบด, ระบบน้ํามันอัตโนมัติ, กลไกป้องกัน,อุปกรณ์ปรับปรุงความเย็น, ระบบควบคุมจํานวนและระบบไฟฟ้า โดยสนับสนุนและนําทางโดยคู่นําม้วน และขับเคลื่อนโดยคู่สกรูนําแม่นยําเครื่องมือมีความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําการตั้งตําแหน่งแม่นยํา.
เตียงเครื่องจักรและโต๊ะทํางาน:
หม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อการนําทางเส้นตรงระดับความแม่นยําสูงสองตัวถูกติดตั้งอยู่ทั้งสองด้านของฐานเตียง ทําให้การกระจายกําลังได้เท่าเทียมกันในสไลด์การนําทางและเพิ่มความแข็งแรงของเครื่องได้อย่างมากความแข็งแรงในการดึง, และความต้านทานในการกดระบบขับเคลื่อนใช้เครื่องขับเคลื่อน AC servo มอเตอร์คู่กับการประกอบสกรูลูกบอลความแม่นยําสําหรับการขับเคลื่อนสองด้าน, สะดวกให้การเคลื่อนไหวของ gantry ตามแกน Y.นอกจากนี้, โต๊ะทํางานได้บูรณาการกับระบบ clamping กระบอกไฮดรอลิกสําหรับการติดตั้งชิ้นงานที่มั่นคง
มือถือแกนทรี:
โกงเคลื่อนที่ถูกสร้างขึ้นจากเหล็กเทา (HT250) ท่อ, กับสองนําทางเส้นม้วนที่สามารถบรรทุกภาระได้สูงมากติดตั้งบนหน้าด้านหน้าของมัน.ชุดของสกรูลูกกลมความแม่นยํา ร่วมกับมอเตอร์เซอร์โว ทําให้แผ่นสไลด์หัวแรงสามารถข้ามตามแกน X และหัวแรงเจาะถูกติดตั้งกับแผ่นสไลด์นี้การเคลื่อนไหวของ gantry ง่ายโดยมอเตอร์ servo ซึ่งขับเคลื่อนการหมุนของลูกหมัดลูกหมัดบนลูกหมัดผ่านการเชื่อมแม่นยําเพื่อบรรลุการเคลื่อนไหวที่เรียบร้อยและแม่นยํา
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 2000x2000 มม |
| ความสูงของแกนตารี | 600 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| Dหัวพลังงานลาก | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด | Φ50 มม | |
| ความหนาสูงสุด | ≤ 160 มม | |
| กว้างกระแทก | M3-M28 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของแกนท์รี่ (Yแกน) | ขนาดสูงสุด | ขนาด: |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 400 มม |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.4kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 5300x3800x2700 มิลลิเมตร |
