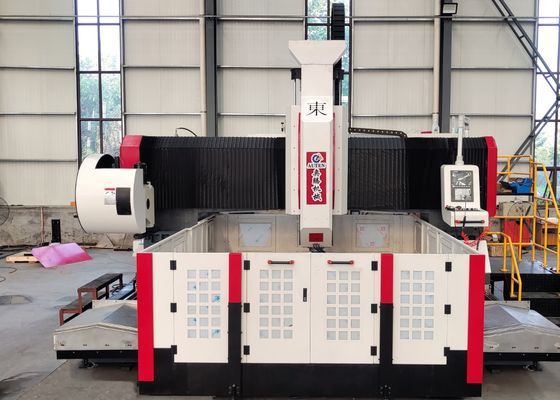

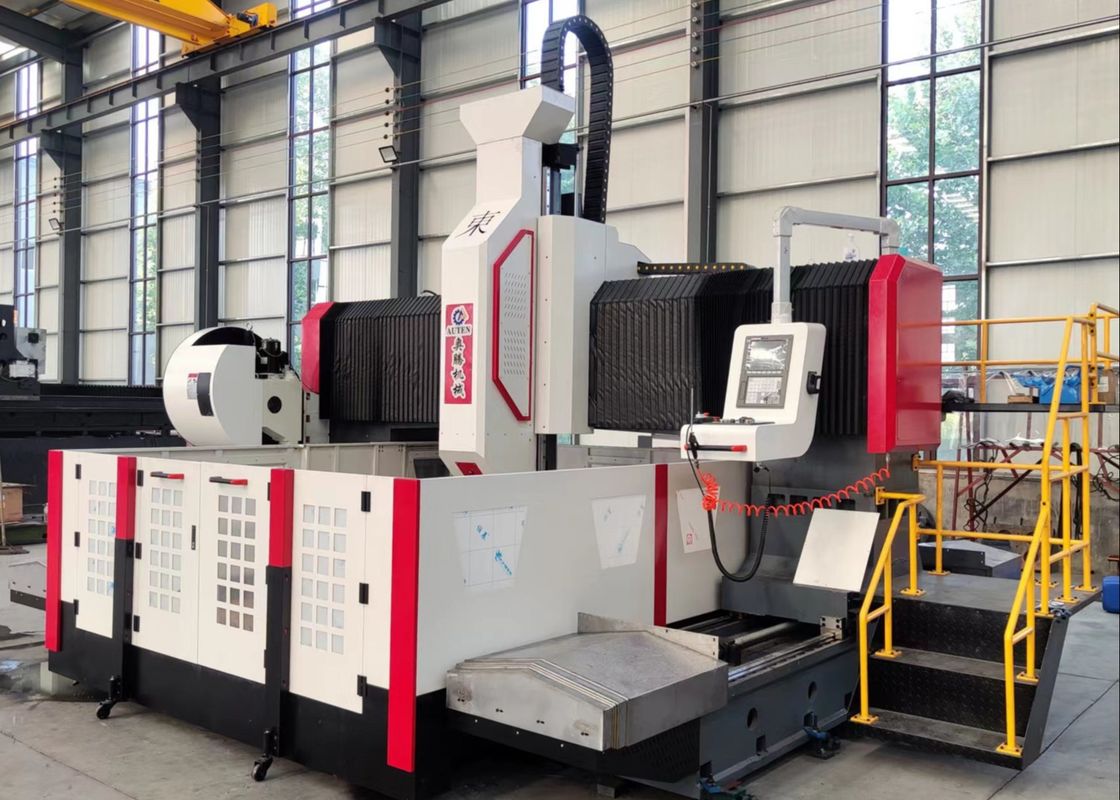

เครื่องเจาะแผ่น CNC ความเร็วสูงและเครื่องบดสําหรับการประมวลผลที่มีประสิทธิภาพสูง

ความเร็วสูงCNCพล็อกการเจาะและ Millingเครื่องMโดเดลPHD2525

การใช้งาน:

ใช้ในการเจาะ, chamfering, tapping และ milling ของส่วนแผ่น / โครงสร้าง

มันถูกใช้เป็นหลักสําหรับการแปรรูปเจาะที่มีประสิทธิภาพสูงของ flanges, discs, rings, plates และชิ้นงานอื่น ๆ ที่ความหนาของมันอยู่ในช่วงที่มีประสิทธิภาพการเจาะรูและรูบอดสามารถทําได้บนชิ้นส่วนวัสดุเดียวและวัสดุประกอบ. กระบวนการแปรรูปของเครื่องมือเครื่องจักรถูกควบคุมด้วยดิจิตอล และการปฏิบัติงานนั้นสะดวกมาก มันสามารถทําความเข้าใจอัตโนมัติ ความแม่นยําสูง หลายชนิดและการผลิตจํานวนมาก

โครงสร้างเครื่องจักร:

หม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้ออุปกรณ์ปรับปรุงความเย็น, ระบบควบคุมดิจิทัล, ระบบไฟฟ้า, ฯลฯเครื่องมือมีความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําการตั้งตําแหน่งแม่นยํา.

1เตียงและโต๊ะทํางาน:

เตียงเป็นส่วนผสมท่อทรงสี่เหลี่ยม ที่ถูกผสมในอุณหภูมิสูง ก่อนการแปรรูป และผสมสองครั้งหลังจากครึ่งเสร็จ เพื่อกําจัดความเครียด และแล้วจบการแปรรูปซึ่งสามารถรับประกันความมั่นคงของแม่นยําของเครื่องมือโต๊ะทํางานเป็นเหล็กเทียม (HT250) ที่ถูกเติมเต็มหลังจากการรักษาการเผาผลาญและการเยาว์มี T-สล็อตวางแผนดีบนระนาบพื้นที่ทํางานสําหรับ clamping ชิ้นส่วนการทํางานการนําทางเชิงเส้นระดับความแม่นยําสูงสองตัวถูกติดตั้งอยู่ทั้งสองด้านของฐานของเตียงเพื่อให้รถเลนนําสามารถถูกกระตุ้นอย่างเท่าเทียมกันและปรับปรุงความแข็งแรงและความสามารถในการดึงและการบดของเครื่องมือ. ระบบการขับเคลื่อนอุปกรณ์รับรอง AC servo มอเตอร์และระดับความแม่นยําคู่ลูกสกรู. ทําการเคลื่อนไหว gantry ในทิศทางแกน Y. bolts ปรับได้ถูกกระจายบนพื้นผิวด้านล่างของเตียง,ซึ่งสามารถปรับระดับของเตียงที่ทํางานได้ง่ายผืนที่กระจายอยู่บนพื้นผิวด้านล่างของเตียง สามารถปรับระดับของเตียงได้ง่าย

มือถือ gantry

โกงพกพาถูกโยนจากเหล็กสีเทา (HT250) และมีรถไฟนําเส้นสองสายที่มีความสามารถในการบรรทุกที่สูงมากถูกติดตั้งอยู่ด้านหน้าของโกงพกพาชุดของระดับความแม่นยําคู่ลูกกลิ้งและมอเตอร์ servo ทําให้หัวพลังงานแผ่นสไลด์เคลื่อนไหวในทิศทางแกน X, และหัวแรงเจาะติดตั้งบนแผ่นสไลด์หัวแรงการเคลื่อนไหวของ gantry ได้รับการดําเนินการโดย servo มอเตอร์ขับเคลื่อนการหมุนของลูกหมึกลูกบนลูกสกรูผ่านการเชื่อมแม่นยํา.

Sรายละเอียด:
