การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 1600 x 1600 มม. | ความสูงของแกนตารี: | 600 มม. |
|---|---|---|---|
| สปินด์เทอร์: | บีที50 | max.drilling diamter: | φ75มม. |
| Max.Thickness: | ≤180มม | เส้นผ่านศูนย์กลางการแตะ: | M3-M28 |
| ความเร็วแกน: | 30~3000 รอบ/นาที | ||
| เน้น: | เครื่องเจาะและกัดแผ่นขนาด 1600 มม.,เครื่องเจาะแผ่นพร้อมเซอร์โวมอเตอร์ |
||

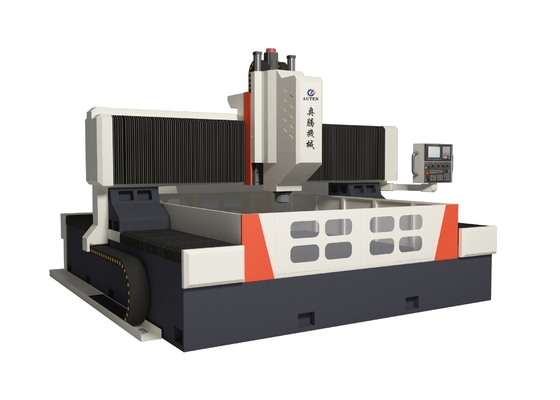

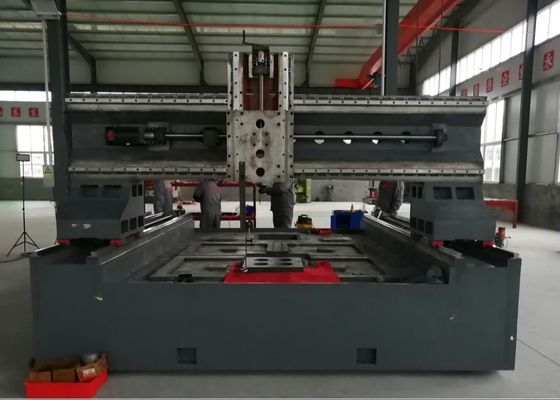

เครื่องเจาะและบดแผ่น CNC เครื่องแบบ PHD1616
โครงสร้างเครื่องจักร:
หม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้ออุปกรณ์ปรับปรุงความเย็น, ระบบควบคุมดิจิทัล, ระบบไฟฟ้า, ฯลฯเครื่องมือมีความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําการตั้งตําแหน่งแม่นยํา.
1. Wโรงเรียนออร์คเบนช์
โต๊ะทํางานทําจากเหล็กเทา (HT250) ที่ทําสําเร็จโดยการบํารุงความแข็งและการรักษาความชราด้วยการสั่นสั่น, มีความแข็งแรงที่ดีและไม่มีการปรับปรุง.
2. โกงเคลื่อนย้าย:
แปรงพัดเคลื่อนที่ทําจากเหล็กเหล็กเทา (HT250) ด้านหน้าของแปรงพัดเคลื่อนเคลื่อนพร้อมกับคู่คู่นําเส้นทางที่มีความสามารถในการบรรทุกสูงมากชุดของสกรูลูกบอลแม่นยําและมอเตอร์เซอร์โวเมื่อเคลื่อนที่ในทิศทางเดียวกัน หัวแรงเจาะถูกติดตั้งบนแผ่นเลื่อนหัวแรงเจาะการเคลื่อนไหว gantry ได้รับการดําเนินการโดยการหมุนของสกรูลูกที่ขับเคลื่อนโดยมอเตอร์ servo ผ่านการเชื่อมแม่นยํา.
3. เต้าเคลื่อนที่:
เต้าเลื่อนเป็นโครงสร้างเหล็กอัดความแม่นยํา เต้าเลื่อนพร้อมกับโต๊ะเลื่อน CNC ที่มีความสามารถรับภาระสูงมากชุดของคู่ลูกกลมสกรูความแม่นยําและการลดดาวความแม่นยําสูงเชื่อมต่อกับมอเตอร์ servo เพื่อขับเคลื่อนพลังงานการเจาะ หัวเคลื่อนไหวในทิศทางแกน Z, ซึ่งสามารถทําความเข้าใจการเดินหน้าเร็ว, การทํางานไปข้างหน้า, การย้อนหลังเร็ว, การหยุดและการกระทําอื่น ๆ ของหัวพลังงาน. มันมีฟังก์ชันของการทําลายชิปอัตโนมัติ, การถอดชิปและหยุดพัก.
4หัวแรงเจาะ:
Sรายละเอียด:
| ขนาดของชิ้นงาน | LxW | 1600x1600 มม. |
| ความสูงของแกนตารี | 600 มม. | |
| Dหัวพลังงานลาก | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างเจาะสูงสุด | Φ75 มม. | |
| ความหนาสูงสุด | ≤ 180 มม | |
| กว้างกระแทก | M3-M28 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 15kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1600 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 9 รอบ / นาที | |
| พลังงานของมอเตอร์เซอร์โว | 2.4 กิโลกรัม | |
| การเคลื่อนไหวด้านยาวของแกนท์รี่ (Yแกน) | ขนาดสูงสุด | ขนาด 1600 mm |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 9 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2x2.4 กิโลกรัม | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 400 มม |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.4 kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | 0-0.02 มิลลิเมตร/1000 มิลลิเมตร |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | 0-0.01 มิลลิเมตร/1000 มิลลิเมตร |
| เครื่องมือ: | ชั๊กไฮดรอลิก 4 ช่องคาน | |
| ขนาดรวม | LxWxH | 5300x3400x2700 มิลลิเมตร |
