การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาว×ความกว้าง (มม.): | 3000 × 2500 | ความสูง gantry (มม): | 1000 |
|---|---|---|---|
| ความกว้าง T-slot (mm): | 28 | รูเทเปอร์แกนหมุน: | BT50-190 |
| เส้นผ่านศูนย์กลางการขุดเจาะ (เหล็กกล้าคาร์บอนธรรมดา) (มม.): | φ1-φ90 | เส้นผ่านศูนย์กลางการแตะ (มม.): | M3-M30 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 22 |
| เน้น: | เครื่องมือเครื่องบด cnc,เครื่องบด cnc ภายใน |
||

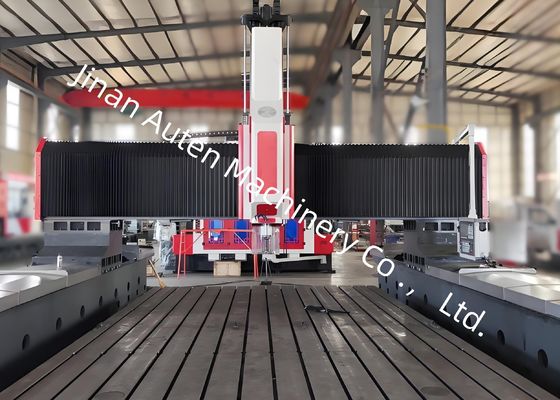

เครื่องเจาะแผ่น CNC ที่มีความสามารถสูง 100 มิลลิเมตร
การใช้งานของอุปกรณ์:
เครื่องจักรกลนี้ CNC Gantry Drilling and Milling Machine Series ใช้เป็นหลักในการเจาะ, chamfering, tapping, milling, และการเจาะงานบนแผ่น / ส่วนประกอบโครงสร้างมันเจาะรูอย่างมีประสิทธิภาพในชิ้นงาน เช่น flangesกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมการประมวลผลของเครื่องมือเครื่องมือถูกควบคุมด้วยดิจิตอลทําให้การใช้งานสะดวกสบายมาก มันทําให้การผลิตเป็นระบบอัตโนมัติ, ความละเอียดสูง, หลายชนิดและขนาดใหญ่
โครงสร้างอุปกรณ์:
อุปกรณ์นี้ประกอบด้วยพื้นทํางานที่หล่อเหล็ก, กล่องเคลื่อนไหว, เต้าเคลื่อนไหว, หัวแรงเจาะและบด, อุปกรณ์การเลื่อนอัตโนมัติและอุปกรณ์ป้องกันอุปกรณ์ปรับปรุงความเย็น, ระบบควบคุมดิจิทัล, และระบบไฟฟ้า. กล่องนําม้วนให้การสนับสนุนและการนําทาง, ในขณะที่การขับเคลื่อนสกรูความแม่นยํารับประกันความแม่นยําในการตั้งตําแหน่งสูงและการซ้ํา.
1เตียงและโต๊ะทํางาน:
เตียงและโต๊ะทํางานทําจากเหล็กสีเทา (HT250) เป็นส่วนรวมของเหล็กท่อ, ผ่านการรักษาการเผาผลาญและการเยาว์และมีเครื่องจักรแม่นยําเพื่อให้ความแข็งแรงแบบไดนามิกและสแตตติกที่ดีเยี่ยมโดยไม่ต้องบิด.พื้นผิวโต๊ะทํางานมีช่อง T ที่มีการแปรรูปแม่นยําจัดวางไว้ในลายวางที่สมเหตุสมผลสําหรับการแนบชิ้นงานรับรองการกระจายกําลังที่เท่าเทียมกันบนสไลด์ทางนํา, เสริมความแข็งแรงและความต้านทานต่อแรงดึงและแรงกดของเครื่องมืออย่างสําคัญ ระบบขับเคลื่อนใช้เครื่องยนต์ servo AC และคู่สกรูลูกกลิ้งความแม่นยําสําหรับการขับเคลื่อนสองด้านทําให้แกนตารีเคลื่อนไหวตามแกน Yโบลท์ที่ปรับได้ถูกกระจายบนฐานเตียง ทําให้สามารถปรับระดับแนวราบของเตียงและโต๊ะทํางานได้อย่างสะดวก
2โมบาย แอนทรี:
กรุงเทพมหานครชุดของระดับความแม่นยําคู่ลูกกลิ้งและมอเตอร์ servo ทําให้หัวแรงสไลด์ที่จะเคลื่อนไหวในทิศทางแกน Xหัวแรงเจาะติดตั้งบนสไลด์หัวพลังงาน
3- ขับเข็น:
เต้าขยับเป็นองค์ประกอบโครงสร้างเหล็กเหล็กแม่นยํา. มันพร้อมกับสองเส้นทางนํา CNC ที่บรรทุกภาระสูง, ชุดการประกอบลูกกลมแม่นยํา,และเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูงเชื่อมต่อกับมอเตอร์เซอร์โวมันยังมีกระบอกปรับประสิทธิภาพของไนโตรเจน ปรับประสิทธิภาพของน้ําหนักของหัวแรงเพื่อลดภาระบนสกรูลูกกลมและขยายอายุการใช้งานของมันมันขับเคลื่อนหัวแรงเจาะที่จะเคลื่อนไหวในทิศทางแกน Z, ทําให้สามารถทํางานได้ เช่น การให้อาหารรวดเร็ว, การให้อาหารทํางาน, การถอนเร็ว, และหยุด. มันยังมีฟังก์ชันการทําลายชิปอัตโนมัติ, การถอดชิป, และการหยุด.
ตารางพารามิเตอร์ทางเทคนิค:
| ชื่อ | รายการ | ค่าปารามิเตอร์ |
| ขนาดการแปรรูปชิ้นงานสูงสุด | ความยาว × ความกว้าง (mm) | 3000*2500 |
| ความสูงของแกนตารี (มม) | 1000 (ยังสามารถกําหนดได้ตามฐาน) | |
| เตียงทํางาน | ความกว้างของช่อง T (mm) | 28 |
| หัวแรงเจาะแบบตั้งแบบ ram | จํานวน (หน่วย) | 1 |
| ช่องหลุมกระดูกระดูก | BT2 การประกอบการ | |
| กว้างเจาะ (เหล็กคาร์บอนธรรมดา) (มม.) | Φ1-Φ90 | |
| กว้างของกระดูก (mm) | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22kW | |
| ระยะห่างจากหน้าปลายล่างของสปินด์ไปยังโต๊ะทํางาน (มม.) | 200-1200 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | การเดินทางด้านขวาสูงสุด (mm) | 2500 |
| ความเร็วการเคลื่อนไหวด้านข้าง (m/min) | 0 ~ 8 | |
| พลังการขับเคลื่อน servo motor (kW) | 4.2*1 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ระยะทางอาหารสูงสุด (มม.) | 3000 |
| ความเร็วการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 4.2*2 | |
| การเคลื่อนไหวอาหารสไลด์แนวตั้ง (แกน Z) | ความยาวสูงสุด (mm) | 1000 |
| ความเร็วการเคลื่อนไหว (m/min) | 0 ~ 6 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 3.6*1 (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดภายนอก | 8200*6500*5000 มม. | |
