รายละเอียดสินค้า:
การชำระเงิน:
|
| Condition: | New | LxW: | 3000x3000 mm |
|---|---|---|---|
| Gantry height: | 800 mm | Warranty: | 1 Year |
| Spindle taper: | BT50 | Max.drilling diameter: | Φ80 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 mm |
| เน้น: | เครื่องบด cnc ภายใน,เครื่องบดโปรไฟล์ cnc ของ |
||

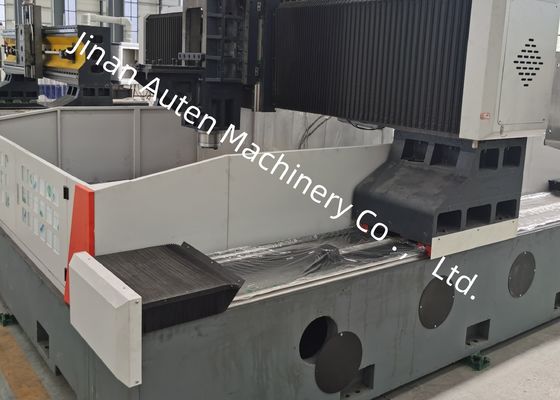

เครื่องเจาะและกัดแผ่น CNC ขนาด 3000x3000 มม. เส้นผ่านศูนย์กลางการเจาะ 80 มม.
การใช้งาน:
เหมาะสำหรับการเจาะ ลบมุม ทำเกลียว และกัดชิ้นส่วนแผ่น/โครงสร้าง
โดยหลักแล้วได้รับการออกแบบมาสำหรับการเจาะที่มีประสิทธิภาพสูงของชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่นที่มีความหนาภายในช่วงที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูตันได้ทั้งบนชิ้นส่วนวัสดุเดี่ยวและวัสดุผสม กระบวนการตัดเฉือนของเครื่องมือเครื่องจักรถูกควบคุมด้วยระบบดิจิทัล ซึ่งให้การทำงานที่สะดวกอย่างยิ่ง ช่วยให้สามารถทำงานอัตโนมัติ ความแม่นยำสูง การผลิตหลายชนิด และการผลิตจำนวนมาก
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้างxยาว | 3000x3000 มม. |
| ความสูงของโครงสร้าง | 800 มม. | |
| หัวกำลังเจาะ | จำนวน | 1 |
| เรียวแกนหมุน | BT50 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ80 มม. | |
| ความหนาสูงสุด | ≤180 มม. | |
| เส้นผ่านศูนย์กลางการทำเกลียว | M3-M28 มม. | |
| ความเร็วแกนหมุน | 30~3000 รอบต่อนาที | |
| กำลังมอเตอร์แกนหมุนเซอร์โว | 30kW | |
| ระยะห่างจากปลายล่างของแกนหมุนถึงโต๊ะทำงาน | 200-800 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) |
ระยะชักแนวนอนสูงสุด | 3000 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~9 รอบต่อนาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 1x2.4 kW | |
| การเคลื่อนที่ตามยาวของโครงสร้าง (แกน Y) | ระยะป้อนสูงสุด | 3000 มม. |
| ความเร็วในการป้อน | 0~9 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4 kW | |
| การเคลื่อนที่ป้อนของแรมแนวตั้ง (แกน Z) | ระยะชักสูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 1x2.4 kW | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C |
0-0.01 มม./1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | 0-0.01 มม./1000 มม. |

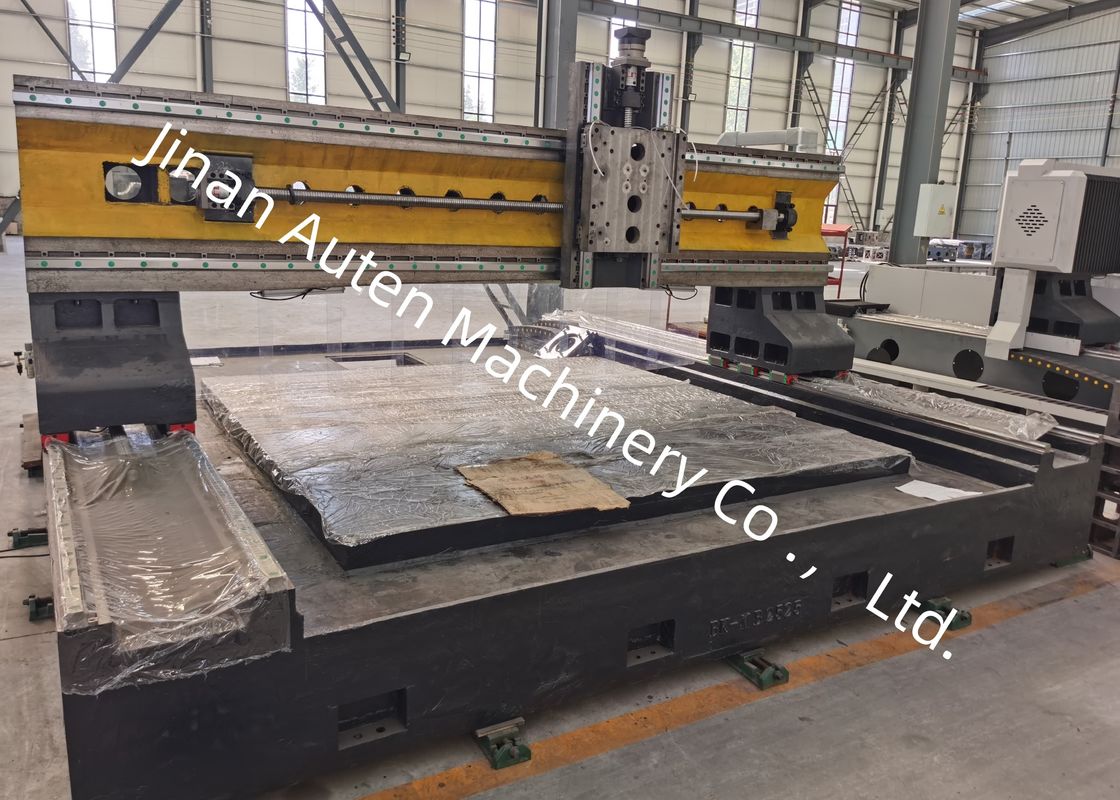

โครงสร้างเครื่องจักร:
เตียงเครื่องจักรทำจากโครงสร้างหล่อ ซึ่งส่วนใหญ่ประกอบด้วยโต๊ะทำงาน โครงสร้างที่เคลื่อนย้ายได้ แคร่เลื่อนที่เคลื่อนย้ายได้ หัวกำลังเจาะและกัด อุปกรณ์หล่อลื่นอัตโนมัติ อุปกรณ์ป้องกัน อุปกรณ์ระบายความร้อนแบบหมุนเวียน ระบบควบคุมดิจิทัล และระบบไฟฟ้า และส่วนประกอบอื่นๆ ใช้คู่รางแข็งแบบลูกกลิ้งสำหรับการรองรับและการนำทาง และคู่สกรูนำความแม่นยำสำหรับการส่งกำลัง เพื่อให้มั่นใจว่าเครื่องมือเครื่องจักรมีความแม่นยำในการวางตำแหน่งสูงและความแม่นยำในการวางตำแหน่งซ้ำ
1. โต๊ะทำงาน:
โต๊ะทำงานทำจากเหล็กหล่อสีเทา (HT250) ผ่านการตัดแต่งผิวหลังจากการอบอ่อนครั้งที่สองและการบำบัดด้วยพลังงานเพื่อให้มั่นใจในคุณภาพภายในและความเสถียรของมิติ พื้นผิวการทำงานมีโครงสร้างหล่อ
2. โครงสร้างที่เคลื่อนย้ายได้:
โครงสร้างที่เคลื่อนย้ายได้ทำจากเหล็กหล่อสีเทา (HT250) ด้านหน้าของโครงสร้างติดตั้งคู่รางนำเชิงเส้นแบบลูกกลิ้งสองคู่ที่มีความสามารถในการรับน้ำหนักสูงเป็นพิเศษ ชุดสกรูบอลความแม่นยำ และเซอร์โวมอเตอร์ ซึ่งช่วยให้สไลด์หัวกำลังทำงานเป็นแกน Y เมื่อเคลื่อนที่ในทิศทางเดียวกัน หัวกำลังเจาะจะติดตั้งบนแผ่นสไลด์หัวกำลัง การเคลื่อนที่ของโครงสร้างทำได้โดยการหมุนสกรูบอล ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านข้อต่อความแม่นยำ
โดยหลักแล้วได้รับการออกแบบมาสำหรับการเจาะที่มีประสิทธิภาพสูงของชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่นที่มีความหนาภายในช่วงที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูตันได้ทั้งบนชิ้นส่วนวัสดุเดี่ยวและวัสดุผสม กระบวนการตัดเฉือนของเครื่องมือเครื่องจักรถูกควบคุมด้วยระบบดิจิทัล ซึ่งให้การทำงานที่สะดวกอย่างยิ่ง และช่วยให้สามารถทำงานอัตโนมัติ ความแม่นยำสูง การผลิตหลายชนิด และการผลิตจำนวนมาก
ตัวอย่างเหล่านี้ครอบคลุมข้อมูลจำเพาะและสถานการณ์การประมวลผลทั่วไปต่างๆ ทำให้ผู้ใช้สามารถตรวจสอบคุณภาพการประมวลผล ความแม่นยำของมิติ และผิวสำเร็จได้โดยตรง ซึ่งจะเป็นข้อมูลอ้างอิงที่จับต้องได้สำหรับการประเมินประสิทธิภาพของเครื่องมือเครื่องจักรและความเหมาะสมสำหรับความต้องการในการผลิตเฉพาะ
