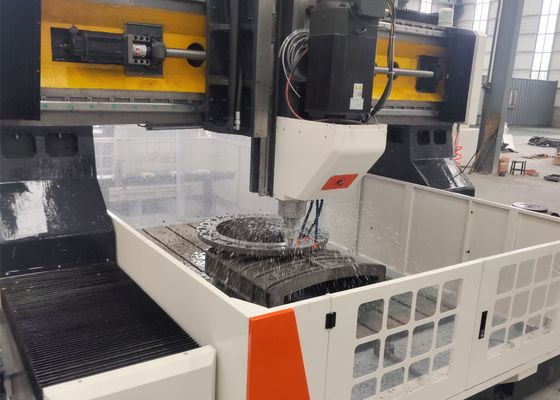

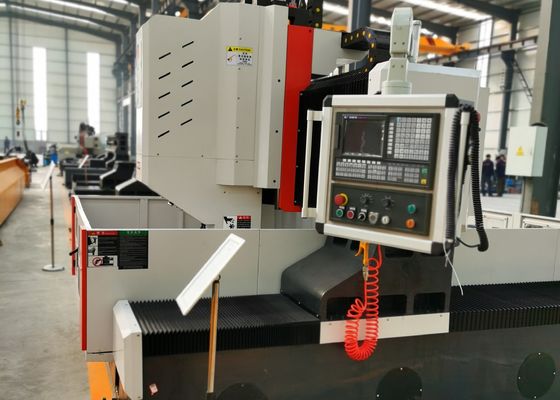

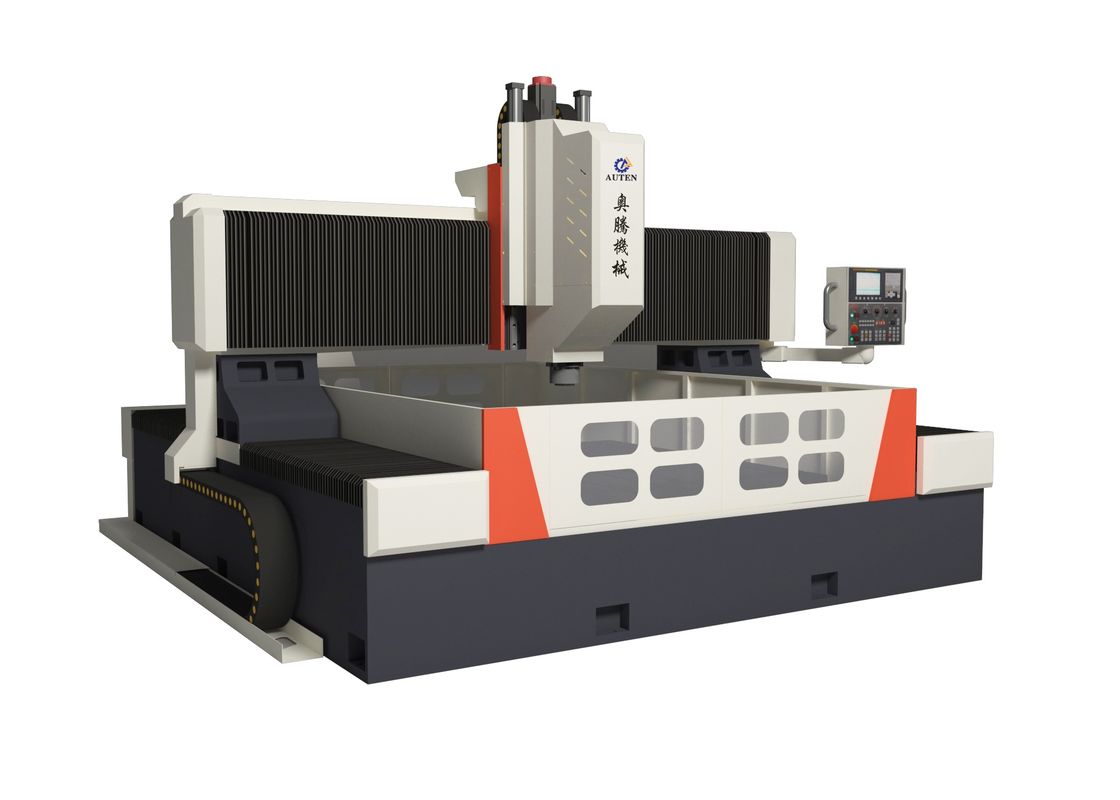

เครื่องเจาะและต๊าปเพลท CNC ความหนาสูงสุด 180 มม. แกนหมุน BT50-150

เครื่องเจาะและต๊าปแผ่น CNC ความหนาสูงสุด 180 มม. แกนหมุนแบบ BT50-150

การใช้งาน:

ส่วนใหญ่ใช้สำหรับการเจาะชิ้นงานที่มีประสิทธิภาพสูง เช่น หน้าแปลน, แผ่นดิสก์, วงแหวน และแผ่นที่มีความหนาภายในช่วงที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูตันได้ทั้งบนชิ้นส่วนวัสดุเดียวและวัสดุผสม กระบวนการตัดเฉือนของเครื่องมือเครื่องจักรถูกควบคุมด้วยระบบดิจิทัล ซึ่งมีการใช้งานที่สะดวกมาก สามารถตระหนักถึงระบบอัตโนมัติ ความแม่นยำสูง การผลิตที่หลากหลาย และการผลิตจำนวนมาก

1. หัวกำลังเจาะ:

หัวกำลังเจาะติดตั้งมอเตอร์แกนหมุนเซอร์โวเฉพาะ ซึ่งใช้สายพานซิงโครนัสแบบฟันเฟืองสำหรับการลดความเร็วและเพิ่มแรงบิดเพื่อขับเคลื่อนแกนหมุนความแม่นยำพิเศษ แกนหมุนมีการกำหนดค่าของตลับลูกปืนสัมผัสมุมของญี่ปุ่นหกแถว (สี่แถวที่ด้านหน้าและสองแถวที่ด้านหลัง) เพื่อให้ได้การเปลี่ยนแปลงความเร็วแบบไม่ต่อเนื่อง มีระบบเปลี่ยนเครื่องมือแบบนิวเมติก ทำให้มั่นใจได้ถึงการเปลี่ยนเครื่องมือที่แม่นยำ รวดเร็ว และสะดวกสบาย การเคลื่อนที่ในการป้อนถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรู แกน X และ Y สามารถเชื่อมโยงกันและใช้การควบคุมแบบกึ่งวงปิด ทำให้สามารถใช้งานฟังก์ชันการแทรกเส้นตรงและส่วนโค้ง ปลายแกนหมุนมีรูเรียว BT50 และติดตั้งข้อต่อหมุนความเร็วสูง ทำให้สามารถประมวลผลด้วยศูนย์เจาะ U ความเร็วสูง

2. อุปกรณ์ส่งกำลัง:

การออกแบบรางนำและตัวเลื่อนที่มีความแม่นยำสูงที่นำเข้าจากไต้หวันช่วยให้การทำงานราบรื่นและเพิ่มความสามารถในการรับน้ำหนักได้จริง

ก. แกน X และแกน Z แต่ละแกนใช้รางนำเชิงเส้นแบบลูกกลิ้งสองตัวเป็นรางนำและรับน้ำหนักสำหรับการเคลื่อนที่ในแนวนอนและแนวตั้งตามลำดับ การกำหนดค่านี้ตรงตามข้อกำหนดทางเทคนิคของการเจาะด้วยความเร็วสูง สำหรับการส่งกำลัง แกน X และแกน Z ใช้เซอร์โวมอเตอร์ AC เพื่อขับเคลื่อนบอลสกรูความแม่นยำให้หมุน ทำให้เกิดการเคลื่อนที่แบบเส้นตรง

ข. แกน Y ติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักสองตัวที่ทั้งสองด้าน ซึ่งหนึ่งในนั้นมีโครงสร้างแบบติดตั้งด้านข้าง ซึ่งรวมกันเป็นรางเลื่อนแกน Y การตั้งค่านี้ตอบสนองความต้องการความแข็งแกร่งและความแข็งแรงสูงของโครงสร้างโครงสำหรับตั้งสิ่งของ ในขณะเดียวกันก็มีข้อได้เปรียบทางเทคนิค เช่น สัมประสิทธิ์แรงเสียดทานต่ำ ความเร็วในการเคลื่อนที่สูง ประสิทธิภาพการดูดซับการสั่นสะเทือนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน การส่งกำลังแกน Y ใช้เทคโนโลยีการขับเคลื่อนแบบซิงโครนัสด้วยเซอร์โวมอเตอร์คู่—โดยมีเซอร์โวมอเตอร์หนึ่งตัวในแต่ละด้าน—ขับเคลื่อนบอลสกรูให้หมุนพร้อมกัน ทำให้โครงสร้างโครงสำหรับตั้งสิ่งของเคลื่อนที่และเปิดใช้งานการประมวลผล CNC

3. อุปกรณ์หล่อลื่นอัตโนมัติและอุปกรณ์ป้องกัน:

เครื่องมือเครื่องจักรนี้ติดตั้งอุปกรณ์หล่อลื่นอัตโนมัติแบบแรงดันบางส่วนแบบดั้งเดิมจากไต้หวัน ซึ่งสามารถหล่อลื่นคู่ไคเนติกทั้งหมด เช่น รางนำ สกรู และแร็คโดยอัตโนมัติโดยไม่มีโซนตาย ทำให้มั่นใจได้ถึงอายุการใช้งานของเครื่องมือเครื่องจักร แกน X และแกน Y ของเครื่องมือเครื่องจักรติดตั้งฝาครอบป้องกันฝุ่น และติดตั้งแผ่นกั้นกันน้ำรอบโต๊ะทำงาน

4. อุปกรณ์ลำเลียงเศษอัตโนมัติและอุปกรณ์ระบายความร้อนแบบหมุนเวียน:

ติดตั้งอุปกรณ์ลำเลียงเศษอัตโนมัติที่ด้านหลังของโต๊ะทำงาน โดยมีตัวกรองติดตั้งอยู่ที่ปลาย อุปกรณ์ลำเลียงเศษอัตโนมัติใช้การออกแบบสายพานแบน ติดตั้งปั๊มระบายความร้อนที่ด้านหนึ่ง และเต้าเสียบเชื่อมต่อกับระบบกรองน้ำส่วนกลางผ่านท่อ น้ำหล่อเย็นไหลเข้าไปในอุปกรณ์ลำเลียงเศษ หลังจากนั้น ปั๊มยกอุปกรณ์ลำเลียงเศษจะสูบน้ำหล่อเย็นเข้าไปในระบบกรองเต้าเสียบส่วนกลาง น้ำหล่อเย็นที่กรองแล้วจะถูกหมุนเวียนโดยปั๊มระบายความร้อนแรงดันสูงเพื่อวัตถุประสงค์ในการระบายความร้อนในการตัด

นอกจากนี้ยังติดตั้งรถเข็นขนส่งเศษเหล็ก ซึ่งอำนวยความสะดวกในการขนส่งเศษเหล็ก อุปกรณ์นี้มีทั้งระบบระบายความร้อนเครื่องมือภายในและภายนอก: ในระหว่างการเจาะด้วยความเร็วสูง เครื่องมือจะถูกระบายความร้อนผ่านการปล่อยน้ำภายใน ในขณะที่ใช้การระบายความร้อนภายนอกสำหรับการดำเนินการกัดเบา

สเปค:
