การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LxW: | 13000x1000 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT40-150 | Max.drilling diamter: | Φ30 mm |
| T-slot width: | 28mm | Tapping diameter: | M3-M10 |
| Spindle speed: | 30~6000 r/min | Servo spindle motor power: | 7.5KW |

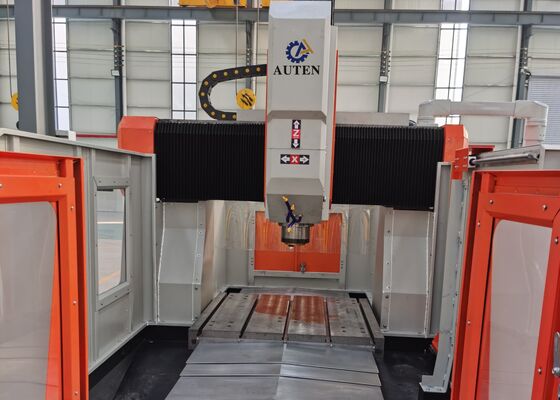

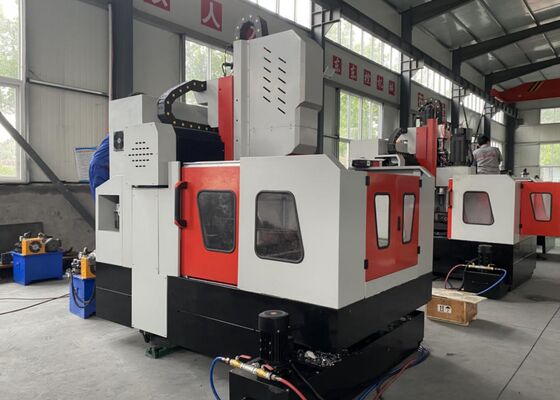

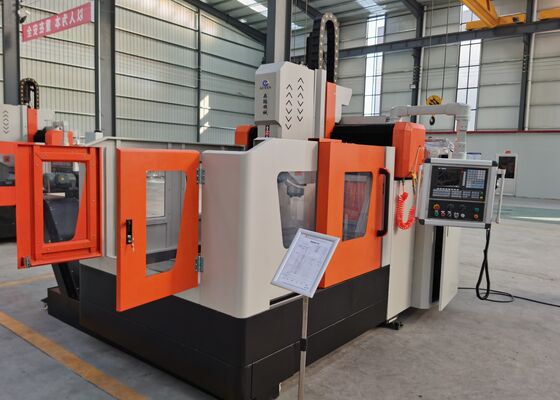

28 มม T-สล็อตความกว้าง CNC ผงเจาะและเครื่องบด 30 มม แม็กซ์
การใช้งาน:
เครื่องเจาะและเจาะแผ่นแกนทรี CNC นี้ถูกออกแบบมาเพื่อดําเนินการทํางานด้านการแปรรูปแบบเต็มรูปแบบ รวมถึงการเจาะ, การเจาะ, การเจาะ,บนแผ่นเหล็กและส่วนโครงสร้าง. มันนําเสนอการแก้ไขการแปรรูปหลุมที่มีประสิทธิภาพสูงสําหรับชิ้นงานหลายชิ้นภายในช่วงความหนาที่อนุญาต เช่น แฟลนเจอร์, ดิสก์, แหวนและโครงสร้างชนิดแผ่นหน่วยสนับสนุนการแปรรูปผ่านหลุมและหลุมตาบอด, และสามารถรองรับชิ้นส่วนจากวัสดุเดียวและการประกอบประกอบหลายชั้นฟังก์ชั่นการแปรรูปที่อิสระและความแม่นยําสูงกว่าในการผลิตมันเป็นทางเลือกที่ดีที่สุดสําหรับการผลิตอุตสาหกรรมขนาดใหญ่ที่ให้ความสําคัญต่อประสิทธิภาพ ความแม่นยําของมิติและความน่าเชื่อถือในการดําเนินงาน
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 13000x1000 มิลลิเมตร |
| ความสูงของแกนตารี |
600 มม. (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ30 มม. | |
| กว้างกระแทก | M3-M10 | |
| ความเร็วของสปินด์ | 30 ~ 6000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 7.5kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: 1000 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 13000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 300 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 7.5kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 13000x3000x2500 มิลลิเมตร |
ลักษณะสินค้า
1เครื่องมีรถเลื่อนเส้นทางและบล็อกสไลด์ความแม่นยําที่มาจากไต้หวันพฤติกรรมแบบไดนามิกที่คงที่และความสามารถในการแบ่งขันที่ดีขึ้นเพื่อตอบสนองกับภารกิจการแปรรูปตัดหนักที่เข้มงวด.
1) แกน X ใช้รถเลนนําเส้น 2 ล้อ เพื่อให้มีการนําทางด้านข้ามและการสนับสนุนโครงสร้างที่แข็งแกร่ง ซึ่งตอบสนองอย่างเต็มที่ความต้องการของการเจาะความเร็วสูงมอเตอร์เซอร์โว AC ให้พลังงานหน่วยส่งลูกกลมแม่นยําเพื่อบรรลุตําแหน่งที่แม่นยํา, การเคลื่อนที่แกนที่คงที่และผลประกอบการอาหารเส้นที่น่าเชื่อถือ
2) สําหรับแกน Y, มีรถเลื่อนแนวทางการนําลําเลียงหนักสองลําติดตั้งอยู่ด้านละ 2 ด้าน, โดยมีก้อนสไลด์สี่เหลี่ยมสามลําติดตั้งอยู่บนแต่ละรถเลื่อนเพื่อสร้างกรอบการเดินทางของ gantry ที่แข็งแกร่งและมั่นคงการวางแผนนี้ให้ความแข็งแกร่งโครงสร้างที่โดดเด่นและการทํางานความมั่นคง, พร้อมกับความต้านทานการขัดขัดต่ํา, ความเร็วในการเคลื่อนที่อย่างรวดเร็ว, การบรรเทาความสั่นสะเทือนอย่างมีประสิทธิภาพและอายุการใช้งานที่ยาวนาน.เครื่องยนต์เซอร์โวที่ติดตั้งอยู่ทั้งสองข้างขับเคลื่อนหน่วยสกรูลูกบอลที่ตรงกันพร้อมกันเพื่อทําความเข้าใจการเคลื่อนไหว gantry สมองและการแปรรูป CNC ความแม่นยําสูง.
3) รถขนของสปินด์ถูกสนับสนุนโดยสี่รางการนําเส้นทางที่ใช้งานหนัก, ทําให้เครื่องมีความแข็งแกร่งทางโครงสร้างสูง, ความแม่นยําการตั้งตําแหน่งที่พิเศษ,การตอบสนองแบบไดนามิกที่ดีและผลการเคลื่อนไหวที่คงที่ ทั้งในสภาพการตัดความเร็วสูงและความเร็วต่ํา.
2อุปกรณ์นี้มีระบบหล่อลื่นอัตโนมัติที่ผลิตในไต้หวัน ซึ่งสามารถวัดการให้น้ํามันหล่อลื่นได้อย่างแม่นยําน้ํามันเลื่อมถูกส่งออกโดยอัตโนมัติไปยังส่วนสําคัญที่เคลื่อนไหว เช่น สายทางนําเส้น, สกรูลูกกลมและการขับเคลื่อน rack-and-pinion ชุดนี้สามารถบรรลุการปรับปรุงน้ํามันระดับเต็มและยืดอายุการใช้งานของส่วนสําคัญของเครื่องจักรอย่างมากป้องกันฝุ่นติดตั้งสําหรับ X-axis และ Y-axis ชุดขณะที่เครื่องป้องกันน้ําที่กันน้ําถูกจัดตั้งรอบโต๊ะทํางาน ป้องกันส่วนประกอบหลักและเพิ่มความน่าเชื่อถือในการใช้งานของอุปกรณ์
3เครื่องใช้มอเตอร์เซอร์โวสมบูรณ์แบบความแม่นยําสูงสําหรับการควบคุมการเคลื่อนไหว และมีพอร์ตการสื่อสาร RS232, จัดแสดงสีและอินเตอร์เฟสการทํางานภาษาจีนระบบ CNC รองรับการทํางานโดยตรงบนเครื่องและการนําเข้าข้อมูล USB ภายนอกการจัดการโปรแกรมที่สะดวกสบาย การถ่ายทอดข้อมูลที่รวดเร็ว และการควบคุมการแปรรูปที่ยืดหยุ่น
เครื่องเจาะและเครื่องหมายแผ่น gantry CNC ที่มีประสิทธิภาพสูงนี้ถูกออกแบบโดยเฉพาะสําหรับการแปรรูปความละเอียดสูงของชิ้นงานชนิดแผ่นและองค์ประกอบเหล็กโครงสร้างมันเหมาะสําหรับการแปรรูปแฟลนจ์, ดิสก์, แหวน, แผ่นเรียบ, และส่วนประกอบอื่น ๆ ที่คล้ายกัน, โดยความหนาของชิ้นงานถูกรักษาภายในช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่อง
ในโรงงานผลิตเหล็กโครงสร้าง อุปกรณ์จะดําเนินการเจาะและบดแม่นยําบนแผ่นโครงสร้าง, แผ่นเชื่อม และส่วนประกอบที่เกี่ยวข้องสนับสนุนการตั้งตําแหน่งที่แม่นยําและการประกอบที่น่าเชื่อถือของโครงสร้างเหล็กในภาคพลังงานลม, มันให้การแปรรูปความละเอียดสูงสําหรับส่วนของหอเวิลท์เทอร์บินและองค์ประกอบ flange ในขนาดใหญ่,ช่วยรักษาความแม่นยําของมิติและความสมบูรณ์แบบของโครงสร้างภายใต้สภาพการทํางานที่ต้องการในงานก่อสร้างสะพาน เครื่องนี้ใช้ในการแปรรูปแกรมสะพาน, ส่วนประกอบการสนับสนุนและการประกอบการเชื่อมต่อโครงสร้าง,การผลิตสานที่แม่นยําและทนทาน สามารถทนรับภาระแบบไดนามิกระยะยาว โดยการรวมความแม่นยําในการแปรรูปสูง, ผลงานการทํางานที่มั่นคง และความสามารถในการแปรรูปที่หลากหลายอุปกรณ์ให้บริการทางการผลิตที่น่าเชื่อถือ สําหรับการผลิตเหล็กโครงสร้าง, การผลิตอุปกรณ์พลังงานลม และโครงการพื้นฐานขนาดใหญ่
