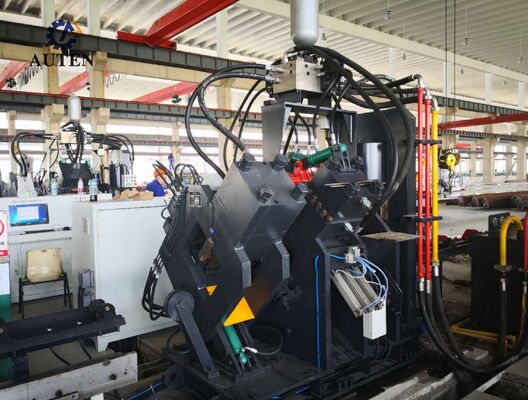

สายตัดเจาะ CNC ความเร็วสูงขับเคลื่อนด้วยเซอร์โวสำหรับเหล็กฉาก

สายการผลิตเจาะ, มาร์ค และตัดเหล็กฉาก CNC ความเร็วสูงแบบเซอร์โวไดรฟ์ สำหรับการใช้งานเหล็กฉาก

แนะนำผลิตภัณฑ์:

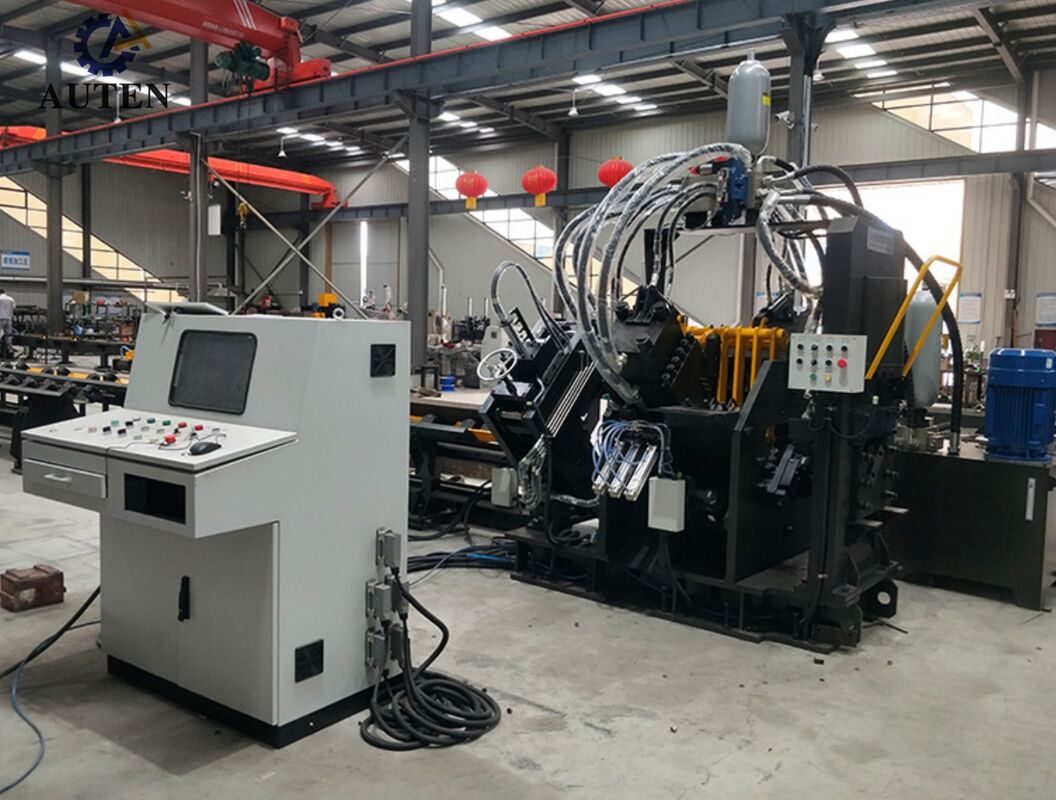

สายการผลิตเหล็กฉาก CNC ความเร็วสูงสำหรับการเจาะ, มาร์ค และตัด รุ่น JNC ซีรีส์ ประกอบด้วยหน่วยการทำงานหลัก ได้แก่ ระบบเจาะ, ระบบมาร์ค, ระบบตัด, หน่วยลำเลียงตามแนวขวาง, ระบบโหลดแบบหมุน, สายพานลำเลียงป้อน, สายพานลำเลียงออก, รถลำเลียงป้อน CNC, ระบบกำลังไฮดรอลิก, ระบบควบคุมไฟฟ้า และระบบนิวแมติก ออกแบบมาโดยเฉพาะสำหรับการแปรรูปเหล็กฉากอัตโนมัติในการผลิตเสาส่งกำลัง สายการผลิตนี้ใช้เทคโนโลยี CNC ขั้นสูงเพื่อควบคุมกระบวนการผลิตทั้งหมด ด้วยระบบปฏิบัติการที่ใช้งานง่ายและการกำหนดค่าอัตโนมัติระดับสูง ทำให้สามารถผลิตเหล็กฉากที่แม่นยำ, หลากหลายผลิตภัณฑ์ และปริมาณมาก พร้อมเพิ่มประสิทธิภาพการผลิตและความสม่ำเสมอของกระบวนการ

ข้อมูลจำเพาะ:

พารามิเตอร์ข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า

คุณสมบัติผลิตภัณฑ์:

1. ระบบเจาะมีหัวเจาะอิสระสองหรือสามหัว โดยแต่ละหัวรองรับเส้นผ่านศูนย์กลางหัวเจาะสามแบบ ระบบควบคุม CNC ควบคุมตำแหน่งของแม่พิมพ์เจาะโดยอัตโนมัติ ทำให้สามารถปรับระยะห่างของรูได้อย่างยืดหยุ่นตามความต้องการในการผลิต ระบบสามารถผลิตรูทั้งแบบกลมและแบบสล็อต เมื่อรวมกับการป้อนวัสดุความเร็วสูงและรอบการเจาะที่รวดเร็ว จะช่วยเพิ่มปริมาณการผลิตได้อย่างมาก เมื่อแปรรูปเหล็กฉากขนาด 50 x 50 x 4 มม. สายการผลิตสามารถผลิตได้ประมาณ 9-10 ตันต่อกะ 8 ชั่วโมง

2. ระบบมาร์คมีโครงสร้างที่ปิดสนิทและมีความแข็งแรงสูง เพื่อให้การทำงานมีเสถียรภาพและเชื่อถือได้ มีชุดตลับตัวอักษร 4 ชุด ซึ่งจะถูกเลือกโดยอัตโนมัติตามคำสั่ง CNC ที่ตั้งโปรแกรมไว้ ในขณะที่ช่วงการมาร์คสามารถกำหนดค่าได้อย่างอิสระเพื่อให้ตรงตามข้อกำหนดการผลิตที่แตกต่างกัน นอกจากนี้ยังมีระบบมาร์คแบบจานหมุนเป็นอุปกรณ์เสริม ด้วยการกำหนดค่าตัวอักษร 10 แถว หน่วยมาร์คแบบจานหมุนจะเลือกตัวอักษรที่ต้องการโดยอัตโนมัติโดยไม่ต้องมีการแทรกแซงจากมนุษย์ ช่วยเร่งการทำงานมาร์คได้อย่างมากและเพิ่มประสิทธิภาพการผลิตโดยรวม

3. หน่วยตัดประกอบด้วยกลไกการตัดแบบใบมีดเดี่ยวสำหรับงานหนัก ซึ่งออกแบบมาเพื่อให้แรงตัดสูงและประสิทธิภาพการตัดที่เชื่อถือได้ กระบวนการตัดที่ปรับให้เหมาะสมช่วยลดการสูญเสียวัสดุในขณะที่ให้ขอบตัดที่เรียบ สะอาด และมีคุณภาพสูง ตัวยึดใบมีดแบบเปิดช่วยให้เปลี่ยนใบมีดได้อย่างรวดเร็วและปลอดภัย ลดความต้องการในการบำรุงรักษาและเพิ่มความพร้อมใช้งานของเครื่องจักร

4. โต๊ะลำเลียงแนวนอนจะลำเลียงโปรไฟล์เหล็กฉากไปยังกลไกโหลดแบบหมุนโดยอัตโนมัติ ระบบโหลดแบบหมุนที่ขับเคลื่อนด้วยมอเตอร์และชุดเกียร์ทดรอบความแม่นยำ ให้การวางตำแหน่งวัสดุที่แม่นยำและการถ่ายโอนเหล็กฉากไปยังสายพานลำเลียงป้อนอย่างเสถียร เพื่อให้มั่นใจถึงการจัดการวัสดุที่สม่ำเสมอและเชื่อถือได้ตลอดวงจรการผลิต

5. รถลำเลียงป้อน CNC ยึดชิ้นงานอย่างแน่นหนาและขนส่งอย่างแม่นยำ ให้ความแม่นยำในการวางตำแหน่งและการทำซ้ำที่ยอดเยี่ยม รถที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ประกอบด้วยตัวเข้ารหัสโฟโตอิเล็กทริกและระบบควบคุมป้อนกลับแบบวงปิด เพื่อตรวจสอบตำแหน่งวัสดุอย่างต่อเนื่อง ทำให้มั่นใจได้ถึงการป้อนที่แม่นยำ การจัดการชิ้นงานที่เสถียร และประสิทธิภาพการผลิตอัตโนมัติที่สม่ำเสมอ

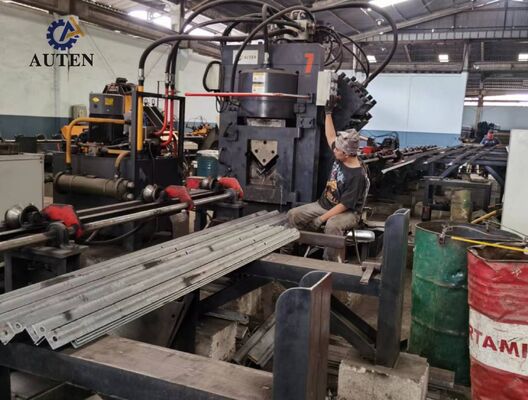

ตัวอย่างการสาธิตที่ผลิตโดยสายการผลิตเจาะ, ตัด และมาร์คเหล็กฉาก ครอบคลุมเหล็กฉากมาตรฐานหลากหลายขนาดและการใช้งานแปรรูปทั่วไปที่ใช้ในการผลิตเสาส่งกำลัง ชิ้นงานที่เป็นตัวแทนเหล่านี้ช่วยให้ลูกค้า, วิศวกร และเจ้าหน้าที่ตรวจสอบคุณภาพ สามารถประเมินความแม่นยำในการผลิต, คุณภาพการแปรรูป, เสถียรภาพการทำงาน และประสิทธิภาพการผลิตโดยรวมของเครื่องจักรได้โดยตรง

ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาส่งกำลังจำเป็นต้องทนทานต่อสภาพแวดล้อมที่รุนแรงและภาระโครงสร้างที่มาก อุปกรณ์นี้มีบทบาทสำคัญในการผลิตส่วนประกอบเหล็กฉากที่เป็นโครงสร้างรับน้ำหนักหลักของเสา ระบบนี้ดำเนินการเจาะ, ตัด และมาร์คเหล็กฉากที่ใช้สำหรับตัวเสา, แขนขวาง และส่วนประกอบโครงสร้างที่สำคัญอื่นๆ ด้วยความแม่นยำสูง โดยการรับประกันการควบคุมมิติที่แม่นยำ, คุณภาพการเชื่อมต่อที่เชื่อถือได้ และความแม่นยำในการประกอบที่ยอดเยี่ยม อุปกรณ์นี้มีส่วนช่วยในการเพิ่มความแข็งแรงของโครงสร้าง, ความปลอดภัยในการปฏิบัติงาน และความน่าเชื่อถือในการใช้งานระยะยาวของเสาส่งกำลัง
