เครื่องเจาะมุม CNC ความเร็วสูง

สายการผลิตเครื่องเจาะ ทำเครื่องหมาย และตัดมุม CNCรุ่น JNC2020Q (รุ่นปรับปรุง)

การใช้งานอุตสาหกรรม:5. การทำเครื่องหมาย การเจาะ และการตัดทั้งหมดเสร็จสมบูรณ์โดยอัตโนมัติ มุมที่เสร็จแล้วทั้งหมดสามารถขนถ่ายได้โดยอุปกรณ์พลิกกลับแบบนิวเมติกเพื่อลดความแข็งแรงในการทำงาน

องค์ประกอบของผลิตภัณฑ์:

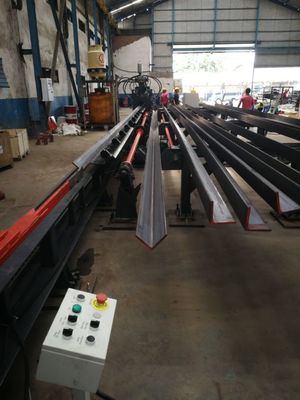

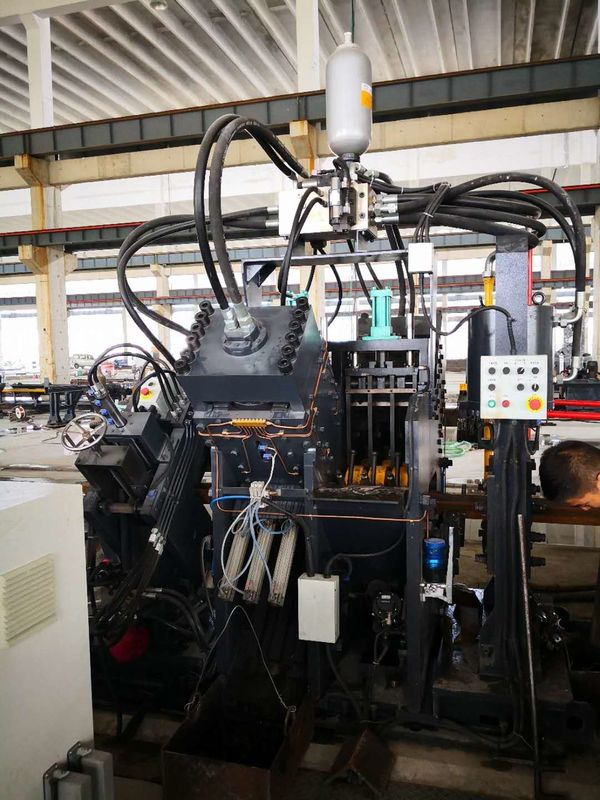

เครื่องนี้ประกอบด้วยสายพานลำเลียงขวาง ระบบโหลดแบบหมุน สายพานลำเลียงป้อนเข้า รถเข็นป้อนเข้า CNC หน่วยเจาะ หน่วยทำเครื่องหมาย หน่วยตัด รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวเมติก ฯลฯคุณสมบัติของผลิตภัณฑ์:

1. ใช้เทคโนโลยี CNC, การป้อนเข้าเซอร์โวมอเตอร์, ประสิทธิภาพสูง, ความแม่นยำของชิ้นงานคงที่ ชิ้นส่วนไฮดรอลิก นิวเมติก และไฟฟ้าที่สำคัญทั้งหมดนำเข้า

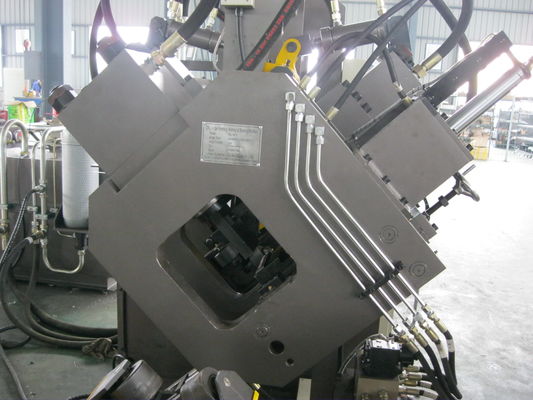

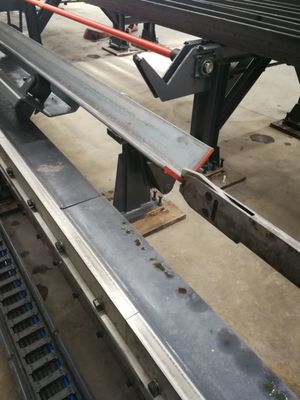

2. มีชุดเจาะและแม่พิมพ์สามชุดในแต่ละด้าน ซึ่งสามารถติดตั้งหมัดสามชนิดที่มีเส้นผ่านศูนย์กลางแตกต่างกันได้ แม่พิมพ์สามชุดสามารถเคลื่อนที่ได้ทั้งหมดควบคุมโดย PLC เพื่อเปลี่ยนเครื่องหมายด้านหลังการเจาะ3. คอมพิวเตอร์พร้อมอินเทอร์เฟซภาษาจีน/อังกฤษ ใช้งานง่าย และสามารถแสดงภาพวาดของชิ้นงานได้ ตั้งโปรแกรมง่ายและสามารถใช้ข้อมูลโปรแกรมที่สร้างโดยซอฟต์แวร์ lofting ได้โดยตรง เพียงแค่ป้อนขนาดของชิ้นงาน เส้นผ่านศูนย์กลางของรู เครื่องหมายด้านหลัง และปริมาณของชิ้นงานเมื่อแก้ไขโปรแกรม4. รถเข็นป้อนเข้า CNC ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ตัวเข้ารหัสโฟโตอิเล็กทริกส่งข้อมูลกลับ การควบคุมแบบวงปิดเพื่อให้แน่ใจว่ามีความแม่นยำในการวางตำแหน่งสูง5. การทำเครื่องหมาย การเจาะ และการตัดทั้งหมดเสร็จสมบูรณ์โดยอัตโนมัติ มุมที่เสร็จแล้วทั้งหมดสามารถขนถ่ายได้โดยอุปกรณ์พลิกกลับแบบนิวเมติกเพื่อลดความแข็งแรงในการทำงาน

6. ระบบควบคุมประกอบด้วยคอมพิวเตอร์โฮสต์ ระบบ CNC เซอร์โวมอเตอร์ PLC เซ็นเซอร์ตรวจสอบภายนอก ฯลฯ เพียงป้อนขนาดของชิ้นงาน การประมวลผลจะถูกสร้างขึ้น นอกจากนี้ โปรแกรมสามารถจัดเก็บ เลือก แสดง และสื่อสารได้ตามหมายเลขชิ้นงาน

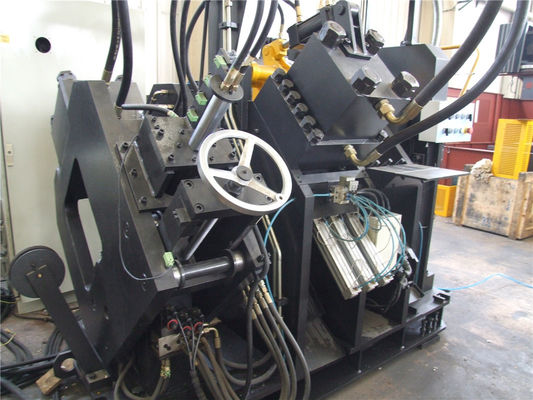

7. หน่วยทำเครื่องหมายใช้เฟรมปิดที่มีความแข็งแกร่งดี กล่องตัวอักษรสี่กลุ่มถูกยึดไว้ที่หน่วยทำเครื่องหมาย ซึ่งสามารถเลือกได้โดยโปรแกรม สามารถตั้งค่าเครื่องหมายด้านหลังได้ตามต้องการ

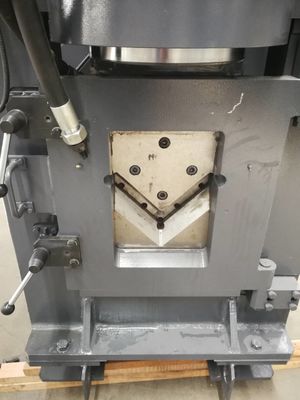

8. กระบอกสูบเจาะ ทำเครื่องหมาย และตัดมีขนาดใหญ่ขึ้น รถเข็น NC เป็นแบบใหม่และแข็งแกร่งขึ้น แคลมป์แข็งแกร่งขึ้น

ข้อมูลจำเพาะ:

รุ่น

JNC2020G

ฟังก์ชัน

การเจาะ การทำเครื่องหมาย การตัด

ขนาดมุม (มม.)∟63×63×4～∟200×200×20
