โปรเฟชั่น CNC มุม Punching การตราและ Shearing Line สําหรับมุมเหล็ก

โปรเฟชั่น CNC มุม Punching การตราและ Shearing Line สําหรับมุมเหล็ก

การนําเสนอสินค้า:

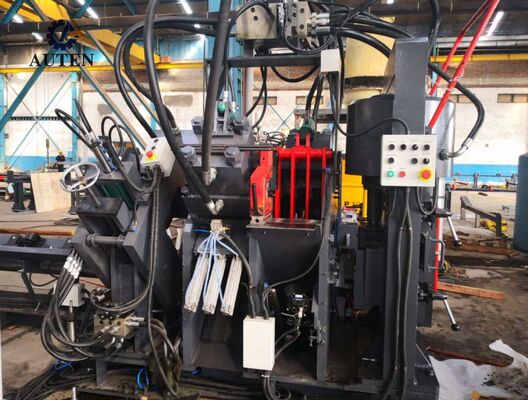

JNC Series High-Speed CNC Angle Steel Punching, Marking, and Cutting Production Line ประกอบด้วยหน่วยเจาะ, หน่วยเครื่องหมาย, หน่วยตัด, ระบบโอนวัสดุข้ามเครื่องบรรทุกแบบหมุน, เครื่องขนส่งอาหาร, เครื่องขนส่งอาหาร, รถขนส่งอาหาร CNC, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, ระบบลมอากาศ, และส่วนประกอบอื่น ๆ ที่ช่วย.พัฒนาโดยเฉพาะเจาะจงสําหรับการผลิตอัตโนมัติของเหล็กมุมที่ใช้ในการผลิตหอระบายไฟ, เส้นเชื่อมรวมการควบคุม CNC ครบวงจรตลอดกระบวนการผลิตความแม่นยําในการแปรรูป, การแปรรูปหลายขนาดที่ยืดหยุ่น และการผลิตขนาดใหญ่ที่มีประสิทธิภาพ

ปริมาตรสินค้า:

ลักษณะสินค้า:

1ระบบเจาะเหล็กมุม CNC มีให้เลือกในระบบสองสถานีหรือสามสถานี โดยสถานีเจาะแต่ละสถานีรองรับกว้างเจาะที่แตกต่างกันสามระบบควบคุม CNC การจัดการอย่างแม่นยําตําแหน่งการเจาะโดยรวมการให้อาหารวัสดุความเร็วสูงกับวงจรการเจาะที่ประสิทธิภาพ ระบบนี้ช่วยเพิ่มผลผลิตอย่างมากเมื่อแปรรูปเหล็กมุม 50 × 50 × 4 มม, อุปกรณ์สามารถบรรลุความสามารถในการผลิตประมาณ 9 10 ตันภายในการทํางาน 8 ชั่วโมง

2หน่วยเครื่องหมายใช้การออกแบบโครงสร้างที่ปิดเต็มที่และมีความแข็งแรงสูง เพื่อให้แน่ใจว่าความแข็งแรงที่ดีที่สุด, ความมั่นคง, และความน่าเชื่อถือในการปฏิบัติงานสี่เซตตัวอักษรแบบแคสเก็ตถูกเลือกโดยอัตโนมัติผ่านการเขียนโปรแกรม CNC, ขณะที่จุดหมายสามารถปรับเปลี่ยนได้อย่างยืดหยุ่นตามความต้องการการผลิตที่แตกต่างกันอุปกรณ์เครื่องหมายหมุนหมุน 10 แถวเป็นตัวเลือก ทําให้การเลือกตัวอักษรและการระบุตัวอักษรเป็นอัตโนมัติโดยไม่ต้องการลงมือ, ปรับปรุงความเร็วการตราและประสิทธิภาพการผลิตโดยทั่วไป

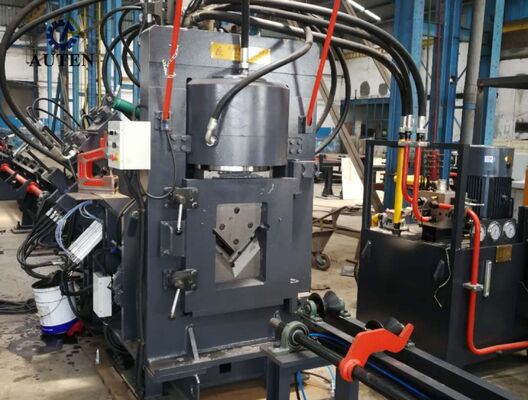

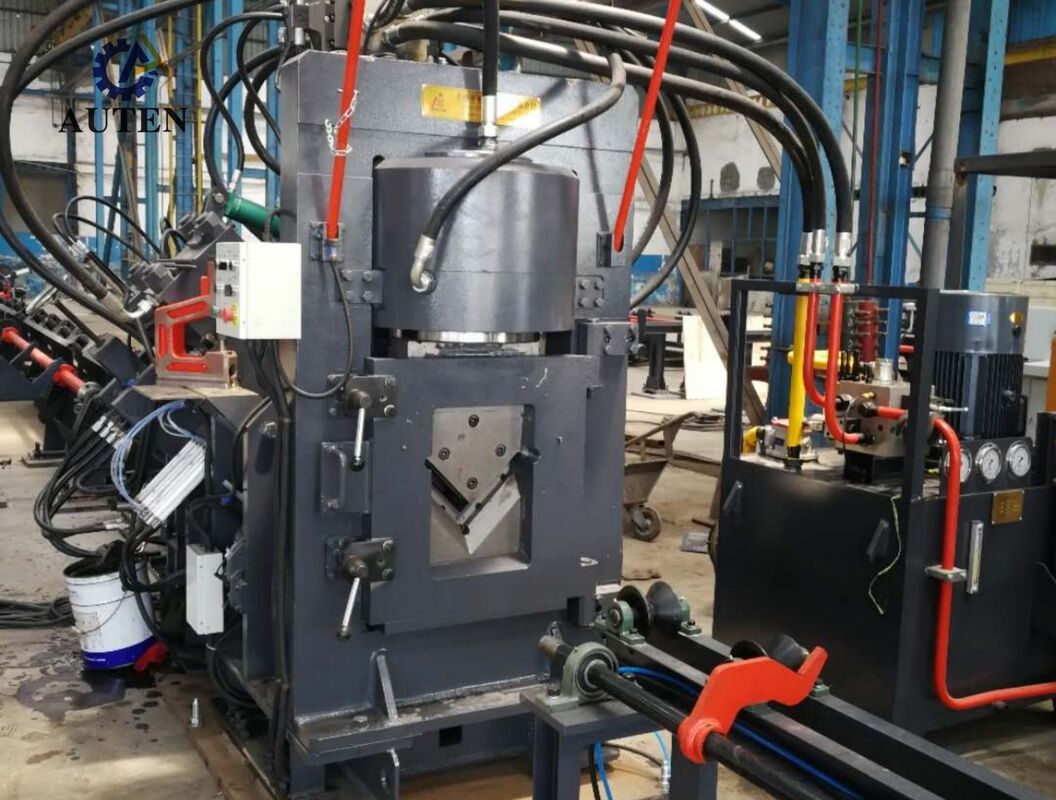

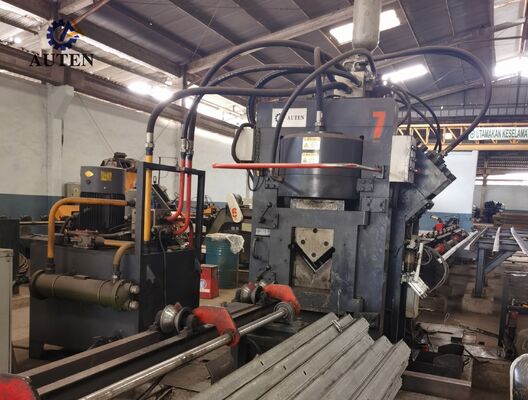

3. โมดูลตัดใช้โครงสร้างตัดใบเดียวที่มีภาระหนัก, ให้ความสามารถในการตัดที่แข็งแกร่ง, ความแม่นยําขนาดสูง, และผลงานการตัดที่มั่นคงกระบวนการตัดตัดที่ปรับปรุงได้อย่างมีประสิทธิภาพลดการสูญเสียวัสดุในขณะที่ผลิตพื้นผิวตัดเรียบและสะอาดโดยไม่ต้อง burrsการออกแบบการติดตั้งใบมีดแบบเปิดทําให้สามารถเปลี่ยนใบมีดได้อย่างรวดเร็ว สะดวกสบายและปลอดภัย ลดเวลาในการบํารุงรักษาและปรับปรุงการใช้งานอุปกรณ์

4ระบบโอนระดับขอบส่งโดยอัตโนมัติส่งสแตนเลสมุมไปยังกลไกการบรรทุกหมุนผ่านกล่องการลดที่ขับเคลื่อนโดยมอเตอร์การปรับแต่งนี้รับประกันการวางของที่แม่นยํา ก่อนการให้อาหารการขนส่งที่ต่อเนื่องและน่าเชื่อถือตลอดกระบวนการผลิตทั้งหมด

5ชิ้นส่วนการทํางานถูก clamped อย่างมั่นคงและโอนโดยรถรับประทาน CNC servo-drivenเครื่องปรับแสงไฟฟ้าความแม่นยําสูง ให้การตอบสนองตําแหน่งต่อเนื่องผ่านระบบควบคุมวงจรปิด, รับประกันความแม่นยําในการให้อาหารที่ดีที่สุด, ผลงานการตั้งตําแหน่งที่แม่นยํา, และการซ้ําที่โดดเด่นในระหว่างการปฏิบัติงานเครื่องจักร.

6โมดูลการเจาะ การตราและการตัดตัดถูกขับเคลื่อนโดยระบบไฮดรอลิกที่มีประสิทธิภาพสูง พร้อมกับหน่วยพลังงานไฮดรอลิกที่มีการตอบสนองอย่างรวดเร็วและอุปกรณ์สะสมอะไหล่ไฮดรอลิกชนิดฟอร์รูล ให้ผลประกอบการปิดที่น่าเชื่อถือ, ป้องกันการรั่วไหลและปรับปรุงระบบง่าย. เครื่องหลอดไฮดรอลิกมีอุปกรณ์บล็อกวาล์วอัตออสพรีเมียร์, รับประกันการทํางานไฮดรอลิกที่มั่นคง, ผลงานที่น่าเชื่อถือและอายุการใช้งานของอุปกรณ์.

7เพื่อตอบสนองกับสภาพการผลิตและสภาพแวดล้อมการทํางานที่แตกต่างกัน ระบบไฮดรอลิกรองรับการแก้ไขการเย็นหลายอย่าง รวมถึงการเย็นน้ํา การเย็นอากาศ และการเย็นน้ํามันผู้ใช้สามารถเลือกวิธีเย็นที่เหมาะสมที่สุดตามความต้องการการใช้งานเฉพาะเจาะจง, รับประกันผลงานไฮดรอลิกที่มั่นคงในระหว่างการทํางานต่อเนื่อง

8พลาตฟอร์มควบคุมรวมคอมพิวเตอร์อุตสาหกรรม, เครื่องควบคุม PLC, ระบบขับเคลื่อน servo, และส่วนประกอบการตรวจจับภายนอกเพื่อสร้างสถาปัตยกรรมควบคุม CNC ที่ครบวงจรหลังจากที่พารามิเตอร์การแปรรูปถูกใส่, ระบบจะผลิตโปรแกรมการประมวลผลที่ต้องการโดยอัตโนมัติ. มันรองรับการนําเข้าโดยตรงของ DXF, NC, และรูปแบบไฟล์ CAD ที่ผลิตอื่น ๆ.อินทรีย์ Human ผิวหน้าเครื่อง (HMI) ให้การแสดงชิ้นงานกราฟิก, ความจุของโปรแกรมที่กว้างขวาง, การติดตามตําแหน่งในเวลาจริง, และฟังก์ชันการวินิจฉัยความผิดพลาดที่ฉลาด, ปรับปรุงประสิทธิภาพการจัดการการผลิตและความสะดวกในการปฏิบัติงานให้ดีขึ้นอย่างมาก.

ตัวอย่างการแสดงประกอบด้วยโปรไฟล์เหล็กมุมมาตรฐาน และการใช้งานการแปรรูปตัวแทนที่ใช้กันทั่วไปในการผลิตหอส่งพลังงานส่วนประกอบตัวอย่างเหล่านี้ทําให้ลูกค้า, วิศวกร, และบุคลากรตรวจคุณภาพเพื่อประเมินโดยตรงความแม่นยําของการแปรรูป, คุณภาพการแปรรูป, ความสม่ําเสมอของมิติ, และผลิตผลงานโดยรวมพวกเขาให้การตรวจสอบเชิงปฏิบัติการของความสามารถในการแปรรูปของอุปกรณ์และแสดงความเหมาะสมของมันสําหรับความต้องการการผลิตอุตสาหกรรมที่หลากหลาย.

ในโครงการส่งไฟฟ้า Ultra-High-Voltage (UHV) หอโอนไฟฟ้าต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระโครงสร้างที่สําคัญตลอดอายุการใช้งานสายการผลิตนี้มีบทบาทสําคัญในการผลิตส่วนประกอบเหล็กมุมที่สร้างโครงสร้างบรรทุกภาระหลักของหอโอนอุปกรณ์ดําเนินการเจาะและเจาะความแม่นยําสูงบนสมาชิกเหล็กมุมที่ใช้สําหรับร่างกายหอคอย cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆการประกันตําแหน่งรูที่แม่นยํา, การทํางานเชื่อมต่อที่น่าเชื่อถือ, และความสม่ําเสมอมิติที่ดีที่สุดและความน่าเชื่อถือในระยะยาวของหอโอนไฟฟ้าในขณะที่ให้บริการทางการผลิตที่มีประสิทธิภาพและน่าเชื่อถือ สําหรับการผลิตขนาดใหญ่ในโครงการโอนไฟฟ้าในยุคใหม่.
