การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |
| เน้น: | เครื่องบดเจาะแผ่นขนาดใหญ่,Flanges เครื่องเจาะแผ่น CNC เครื่องเจาะ,เครื่องเจาะแผ่น CNC และเครื่องบด |
||

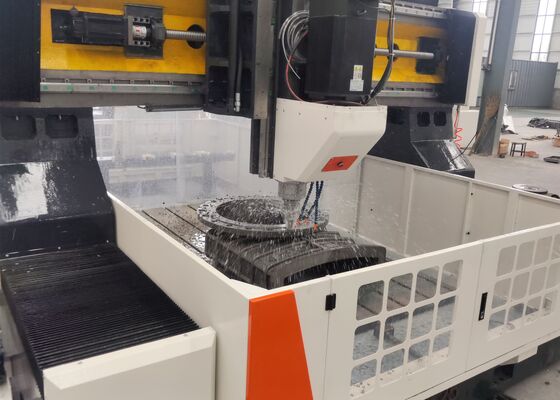

เครื่องเจาะแผ่นขนาดใหญ่ความเร็วสูง CNC และเครื่องบดสําหรับ flanges
การใช้งาน:
เครื่องเจาะและบดแผ่นแกนทรี CNC ถูกพัฒนาโดยเฉพาะสําหรับการแปรรูปแม่นยําสูงของแผ่นท่อ, flanges, แผ่นเบอร์, ส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนและชิ้นงานประเภทแผ่นที่ใช้ในการแปรรูปปิโตรเคมีหลายชนิด, การผลิตพลังงานนิวเคลียร์, พลังงานลม, การผลิตหม้อ, และการผลิตเหล็กโครงสร้างรวมถึงการเจาะแบบสลับความเร็วสูงด้วยน้ําเย็นภายนอกโดยการบูรณาการเจาะ, chamfering, tapping, milling, และเจาะในแพลตฟอร์มการแปรรูป CNC เดียว, มันให้ความยืดหยุ่นการแปรรูปและประสิทธิภาพการผลิตที่พิเศษ.หัวบดมุมขวาอัตโนมัติ optional เพิ่มความสามารถโดยการทําให้การเจาะด้านที่ประสิทธิภาพการดึงและบดของชิ้นงานที่ซับซ้อน
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า

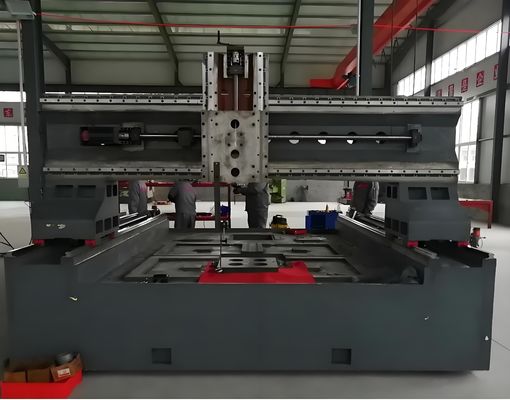

1. อุปกรณ์ประกอบด้วยฐานเครื่องทํางานหนัก, การประกอบสไลด์แนวนอน, โครงสร้าง gantry, กลไกสไลด์ข้าม, หน่วยอาหารแนวตั้ง, หัวหมุนเจาะและการบด, โต๊ะทํางาน,ระบบหมุนเวียนของน้ําเย็น, เครื่องขนส่งถอนชิปอัตโนมัติ, ระบบหล่อลื่นกลาง, ระบบลม, ตู้ควบคุมไฟฟ้า, และองค์ประกอบที่รองรับอื่น ๆโมดูลบูรณาการเหล่านี้สร้างพื้นฐานการแปรรูป CNC ที่สมบูรณ์แบบและมีประสิทธิภาพ.
2. หัวหมุนเลื่อนที่ขับเคลื่อนด้วยเซอร์โวบูรณาการประกอบการแปรรูปหลายประการ, รวมถึงการเจาะ, reaming, tapping, chamfering, และ slot millingกระบวนการเหล่านี้สามารถดําเนินการเป็นอิสระหรือผ่านการควบคุมหลายแกนที่ประสาน, ให้ความยืดหยุ่นและความสามารถในการแปรรูปที่โดดเด่นสปินเดลมีเครื่องปรับปรุงความละเอียดสูง BT50 สปินเดลปรับปรุงความเย็นภายในผลิตในไต้หวันและมีระบบ clamping เครื่องมืออัตโนมัติที่ใช้เทคโนโลยีสปริงดิสก์กลไกการปล่อยเครื่องมือแบบไฮดรอลิก ทําให้สามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็วและสะดวก ทําให้รอบเปลี่ยนเครื่องมือสั้นลงอย่างมีประสิทธิภาพ และเพิ่มประสิทธิภาพการผลิตโดยรวม
3การนําทางเชิงเส้นความแม่นยําสูงถูกนําไปใช้ทั่วแกนการเคลื่อนไหวหลักของเครื่องจักร เพื่อให้แน่ใจว่าการทํางานเรียบร้อย, ความแข็งแรงทางกลที่ดีเยี่ยม, และการทํางานตําแหน่งแม่นยําระบบการขับเคลื่อนอาหารรับรอง AC servo มอเตอร์รวมกับการส่งเข็มขัดร่วมและกลไกลูกกลมความแม่นยํา, ส่งผลให้มีความแม่นยําในการตั้งตําแหน่งสูงสุด, ความสามารถในการซ้ําซ้ําที่ดีที่สุด, และความมั่นคงในการแปรรูปที่น่าเชื่อถือในระยะยาว
4. หม้อเตียงและกรอบ gantry ถูกผลิตจากเหล็กอัดพรีเมียมหรือโครงสร้างเหล็ก welded ความแข็งแรงสูง ก่อนการแปรรูปแม่นยําองค์ประกอบโครงสร้างหลักทั้งหมดผ่านการผสมผสานความเครียดที่อุณหภูมิสูง, ตามด้วยการกําจัดความเครียดระดับสองหลังจากครึ่งเสร็จ. กระบวนการผลิตที่ทันสมัยนี้มีประสิทธิภาพในการปรับปรุงความแข็งแรงโครงสร้าง,และรับประกันผลงานการแปรรูปที่แม่นยําอย่างต่อเนื่องตลอดอายุการใช้งานของอุปกรณ์.
เครื่องเจาะและบดแผ่นแกนทรี CNC เป็นศูนย์แปรรูป CNC ที่มีประสิทธิภาพสูงที่พัฒนาโดยเฉพาะสําหรับการแปรรูปองค์ประกอบแผ่นและชิ้นส่วนเหล็กโครงสร้างด้วยความแม่นยํามันเป็นที่เหมาะสมสําหรับการแปรรูป flanges, วงจร, แผ่นเหล็ก, และชิ้นงานคล้ายกันอื่น ๆ ภายในช่วงการประมวลผลที่กําหนดและความสามารถในการแปรรูปหลายฟังก์ชัน, เครื่องนี้เป็นทางออกที่มีประสิทธิภาพและน่าเชื่อถือ สําหรับการใช้งานอุตสาหกรรมที่ต้องการความแม่นยําที่พิเศษ, ผลิตผลสูง, และการทํางานที่มั่นคง
ในสถานที่ผลิตเหล็กโครงสร้าง อุปกรณ์ดําเนินการเจาะและบดความละเอียดสูงบนแผ่นโครงสร้าง, แผ่นฐานและองค์ประกอบการเชื่อมต่อจําหน่ายชิ้นส่วนที่แปรรูปแม่นยําเพื่อการประกอบโครงสร้างเหล็กที่มีประสิทธิภาพในอุตสาหกรรมพลังงานลม, มันถูกใช้อย่างแพร่หลายสําหรับการแปรรูปส่วนหอคอยหอคอยและส่วนประกอบ flange กว้าง, รับรองความแม่นยําขนาดที่ดี, ความสม่ําเสมอโครงสร้าง,และความน่าเชื่อถือในระยะยาว ภายใต้สภาพที่ต้องการ เช่น อากาศแรงและอัตราการเปลี่ยนแปลงอุณหภูมิในโครงการก่อสร้างสะพาน เครื่องนี้ถูกนําไปใช้อย่างกว้างขวางในการแปรรูปสายสะพาน, แผ่นสลับ, และสมาชิกโครงสร้างที่สนับสนุนผลิตสายเชื่อมความแม่นยําความแข็งแรงสูง สามารถทนภาระไดนามิกระยะยาวผ่านการผสมผสานของความสามารถในการแปรรูปที่ก้าวหน้า, ผลงานที่น่าเชื่อถือ, และความแม่นยําเหนือกว่า, อุปกรณ์มีส่วนร่วมอย่างสําคัญในการปรับปรุงความปลอดภัยโครงสร้าง, ความมั่นคงในการปฏิบัติงาน,และอายุการใช้งานที่ยืดหยุ่นสําหรับโครงการสะพานขนาดใหญ่และโครงการพื้นฐาน.
