การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~360×360×35 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000/1200 |
| จำนวนกลุ่มตัวละคร: | 4 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงเครื่องหมายด้านหลัง (มม.): | 50-330 (แบบไม่มีขั้นบันได) |

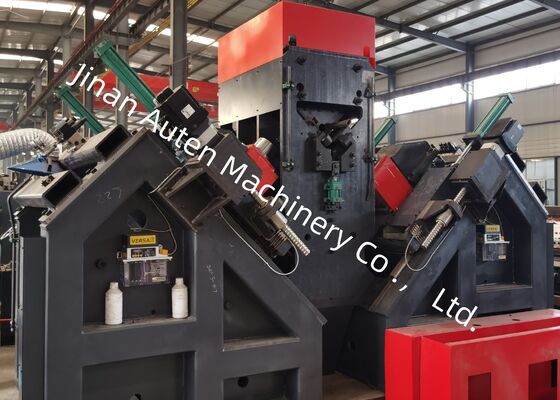

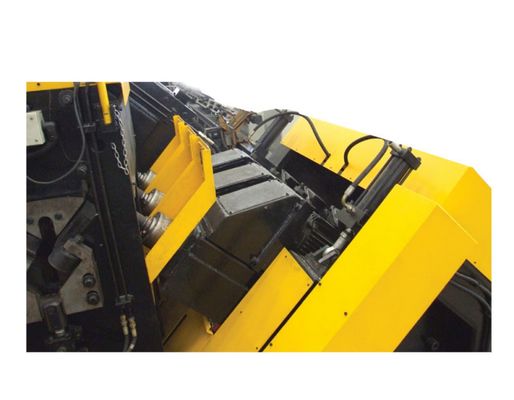

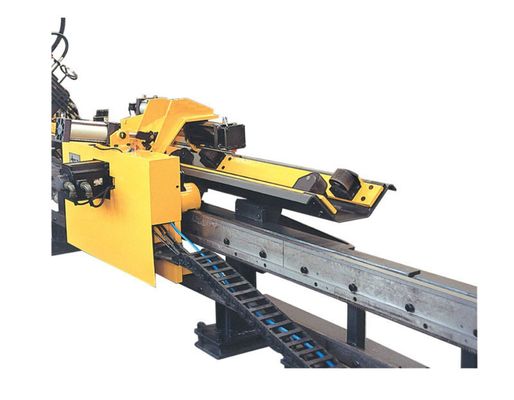

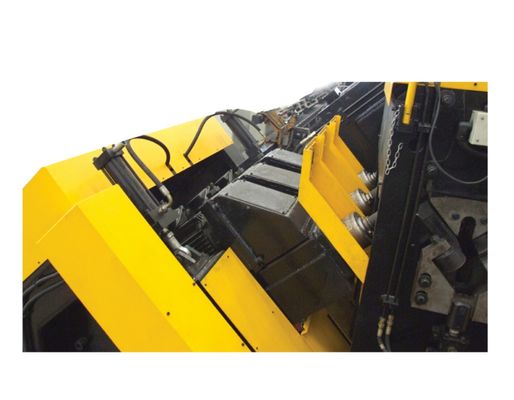

เครื่องเจาะมุม CNC ความแม่นยําสูง ลายเครื่องหมายด้วยอากาศเย็นและการควบคุม servo
การใช้สินค้า:
สายการผลิต CNC Angle Steel Drilling and Marking ได้ถูกออกแบบมาโดยเฉพาะเพื่อการเจาะและเครื่องหมายขนาดใหญ่อย่างแม่นยําโลหะมุมความแข็งแรงสูงที่ใช้ในการผลิตหอคอยส่งพลังงานออกแบบมาเพื่อการดําเนินการรูปแบบรูที่ซับซ้อน ด้วยความแม่นยําตําแหน่งที่พิเศษ คุณภาพการแปรรูปที่ดีกว่าและการซ้ําต่อเนื่องสายการผลิตให้อัตโนมัติระดับสูงและประสิทธิภาพการผลิตที่โดดเด่นทําให้มันเป็นทางออกที่เหมาะสมสําหรับการแปรรูปเหล็กโครงสร้างที่ทันสมัยและปริมาณสูง
ปริมาตรหลัก:
| รุ่น | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 360 ×360×35 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 6000 |
| แม็กซ์ความเร็วการตัดของเครื่องเจาะ (m/min) | 200 |
| เครื่องแกน CNC | 9 |
| ระยะของรอยหลัง (มม.) | 50-330 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | อากาศ atomization การเย็นภายในแห้ง |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 34 × 8.9 × 3 |
ลักษณะสินค้า:
1ระบบการผลิตอัตโนมัติเต็ม
สายการผลิตรวมระบบการจัดการวัสดุที่ฉลาด ประกอบด้วยคอนเวอเรอร์ขั้ว, ยูนิตการบรรทุกหมุน, กลไกการให้อาหารอัตโนมัติ, อุปกรณ์การปลดสินค้า, และการถ่ายทอดชุดการเจาะและการติดป้ายดําเนินงานจะเสร็จสิ้นภายในวงจรการแปรรูปต่อเนื่องเดียว, ลดการลงมือ, ลดค่าแรงงาน, และปรับปรุงประสิทธิภาพการผลิต, ความสม่ําเสมอในการดําเนินงาน, และความน่าเชื่อถือในการผลิตโดยรวม
2หน่วยเจาะที่มีประสิทธิภาพสูง
ระบบเจาะพร้อมกับสปินด์ความแม่นยํา BT40 ที่ผลิตในไต้หวัน มีเครื่องปรับน้ําเย็นภายใน เพื่อให้ความแม่นยําในการเจาะดีเยี่ยม คุณภาพรูเหนือกว่าและอายุการใช้งานของเครื่องมือหัวหมุนที่ควบคุมด้วย CNC 6 หัวถูกจัดตั้งเป็น symmetrically โดยมีหน่วยเจาะ 3 หน่วยวางอยู่ด้านละด้านของโปรไฟล์เหล็กมุมเมื่อแปรรูปหลุมที่มีกว้างเท่ากันและระยะห่างขอบเท่ากัน, หัวหมุนคู่สามารถเจาะพร้อมกัน, เพิ่มประสิทธิภาพการแปรรูปอย่างสําคัญในขณะที่รักษาความแม่นยําตําแหน่งที่พิเศษ
3. อินทิวเทชั่นของมนุษย์กับเครื่องจักร
แพลตฟอร์มควบคุม CNC ให้บริการอินเตอร์เฟซการทํางานสองภาษาภาษาจีน ภาษาอังกฤษที่มีภาพวาดกราฟฟิกที่ชัดเจนของการวางแผนชิ้นงานและข้อมูลการแปรรูป,ปรับปรุงประสิทธิภาพการวางโปรแกรม และลดเวลาในการฝึกอบรมผู้ปฏิบัติการ
4หน้าที่การเขียนโปรแกรมที่มีประสิทธิภาพ
ระบบการเขียนโปรแกรมถูกออกแบบเพื่อการทํางานที่ง่ายและรวดเร็ว ผู้ใช้เพียงแค่ต้องใส่ปริมาตรการแปรรูปที่จําเป็น, รวมถึงขนาดของชิ้นงาน, กว้างของรู, ระยะห่างของรูและปริมาณการผลิตระบบยังรองรับการนําเข้าโดยตรงของข้อมูล CAD / CAM ที่เกิดขึ้นและมีความสอดคล้องอย่างสมบูรณ์แบบกับไฟล์ TEKLA NC1ทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับระบบวิศวกรรมและการผลิตดิจิตอล.
5องค์ประกอบสําคัญที่มีคุณภาพสูง
องค์ประกอบไฮดรอลิก พนูเมติก และไฟฟ้าที่สําคัญมาจากผู้ผลิตที่ได้รับการยอมรับระดับนานาชาติและอายุการใช้งานยาวนานในสภาพการผลิตอุตสาหกรรมต่อเนื่อง.
6. การติดตามและวินิจฉัยความผิดพลาดแบบฉลาด
ระบบติดตามที่สมบูรณ์แบบติดตามการทํางานของเครื่องยนต์อย่างต่อเนื่อง และระบุสภาพการทํางานที่ผิดปกติและความผิดพลาดของระบบโดยอัตโนมัติในเวลาจริงความสามารถในการวินิจฉัยที่ทันสมัยนี้ทําให้การแก้ไขปัญหาได้อย่างรวดเร็ว, ลดเวลาการบํารุงรักษาให้น้อยที่สุด และทําให้การใช้งานอุปกรณ์สูงสุด
7. อุปกรณ์ตัดตัดเชือกแม่นยําสูง
โมดูลตัดใบสองใบเป็นตัวเลือก สามารถเพิ่มความสามารถในการประมวลผลของสายการผลิตได้อุปกรณ์นี้ให้ความแม่นยําในการตัด, การผลิตที่มีประสิทธิภาพที่ดีขึ้น และพื้นผิวตัดที่สะอาดและมีคุณภาพสูง เหมาะสําหรับการใช้งานในการผลิตเหล็กโครงสร้างที่ต้องการ
ตัวอย่างการแสดงประกอบด้วยโปรไฟล์เหล็กมุมมาตรฐานและรูปแบบรูตัวแทนที่ใช้กันอย่างแพร่หลายในการผลิตหอพัดส่งวิศวกรและบุคลากรตรวจคุณภาพที่มีความหมายเชิงปฏิบัติการในการประเมินความแม่นยําของการแปรรูป คุณภาพรู ความสม่ําเสมอด้านมิติและผลงานการแปรรูปโดยรวมแสดงให้เห็นอย่างชัดเจนถึงความสามารถของสายการผลิตในการตอบสนองความต้องการที่เข้มงวดของการผลิตหอคอยอุตสาหกรรม.
ในโครงการส่งไฟฟ้า Ultra-High-Voltage (UHV) ที่หอโอนไฟฟ้าจําเป็นต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระโครงสร้างที่สําคัญสายการผลิตนี้มีบทบาทสําคัญในการผลิตสมาชิกเหล็กมุมที่ประกอบเป็นกรอบรับน้ําหนักหลักของหอคอยอุปกรณ์ดําเนินการเจาะและเจาะความแม่นยําสูงบนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆรับประกันตําแหน่งรูที่แม่นยําโดยการปรับปรุงความแข็งแกร่งของโครงสร้าง ความปลอดภัยในการใช้งาน และความน่าเชื่อถือในการใช้งานในระยะยาวระบบนี้ให้บริการทางการผลิตที่มีประสิทธิภาพและน่าเชื่อถือ สําหรับโครงสร้างโอนพลังงานที่ทันสมัย และการผลิตหอโอนพลังงานขนาดใหญ่.
