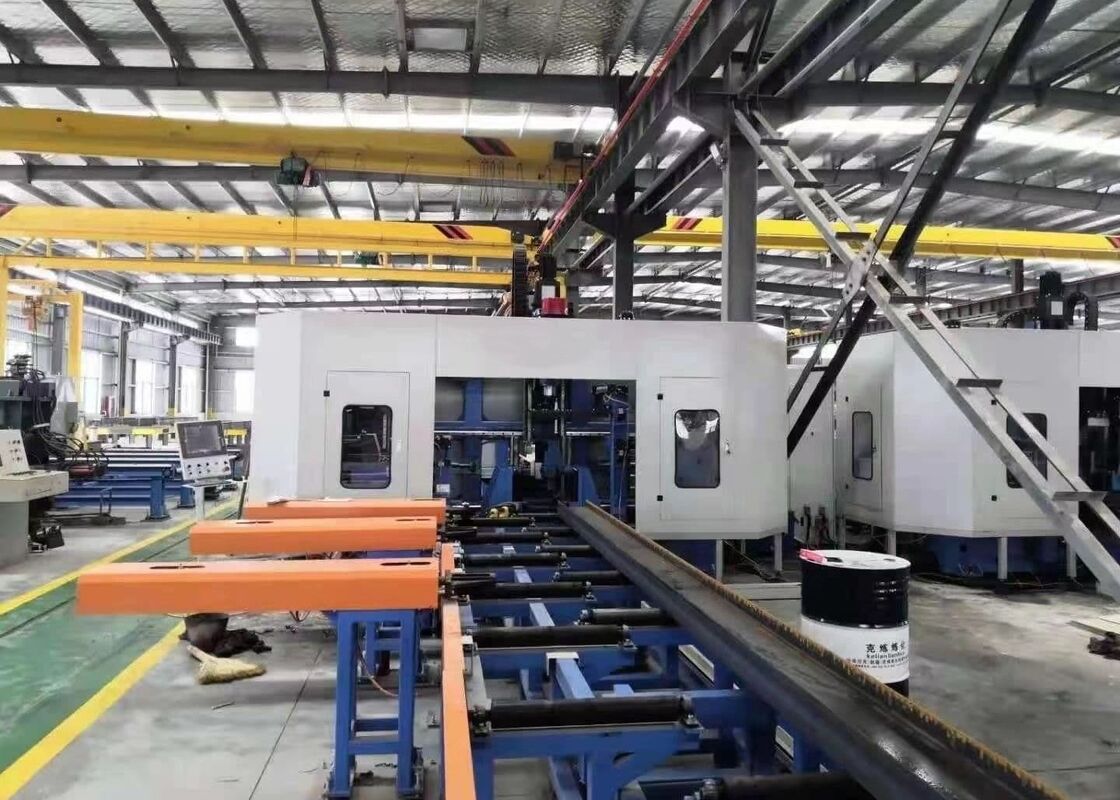

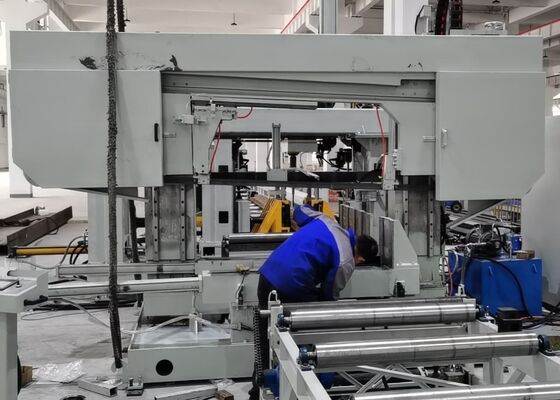

เครื่องเจาะลำแสง CNC ความแม่นยำสูงสำหรับการผลิตเหล็กโครงสร้าง
แนะนำผลิตภัณฑ์: :
เครื่องเจาะซีเอ็นซีเอชบีมได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการเจาะ การต๊าป การทำเครื่องหมาย และการขีดเขียนของเอชบีม เหล็กรางน้ำ เหล็กฉาก และโปรไฟล์เหล็กโครงสร้างอื่นๆ ที่แม่นยำ มีการใช้กันอย่างแพร่หลายในการผลิตโครงสร้างเหล็กสำหรับอาคารพาณิชย์ โรงจอดรถ เสาส่งสัญญาณ โครงตาข่าย สะพาน และโครงการก่อสร้างเหล็กหนักหลายประเภท
1. ระบบเครื่องจักรกลซีเอ็นซีประสิทธิภาพสูงโดยเฉพาะซึ่งออกแบบมาเป็นพิเศษสำหรับอุตสาหกรรมการผลิตเหล็กโครงสร้าง
2. มีความสามารถในการเจาะสามด้านพร้อมกันบน H-beam และส่วนช่อง ให้ความแม่นยำในการตัดเฉือนที่โดดเด่น ความสม่ำเสมอของกระบวนการ และประสิทธิภาพการผลิตสูง
3. ติดตั้งแกนที่ควบคุมด้วย CNC เจ็ดแกนเพื่อให้สามารถป้อนวัสดุ การวางตำแหน่ง และการดำเนินการตัดเฉือนแบบอัตโนมัติเต็มรูปแบบ
4. เข้ากันได้อย่างสมบูรณ์กับรูปแบบไฟล์ AutoCAD และ DSTV ช่วยให้สามารถจดจำแบบวิศวกรรมและสร้างโปรแกรมการตัดเฉือนโดยตรงได้โดยอัตโนมัติ
พารามิเตอร์ผลิตภัณฑ์: :
| แบบอย่าง | BHD1000/3 |
| ช่วงความกว้างของลำแสง H (มม.) | 100~1,000 |
| ช่วงความสูงของลำแสง H (มม.) | 100~500 |
| ช่วงความกว้างของเหล็กช่อง (มม.) | 100~1,000 |
| ช่วงความสูงของเหล็กช่อง (มม.) | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.) | 80 |
| สูงสุด ความยาวชิ้นงาน (ม.) | 12 หรือ 15 (ไม่จำเป็น) |
| จำนวนแกนเจาะ | รวมทั้งหมด 3 สปินเดิล สปินเดิลหนึ่งอันบนยูนิตด้านบน ด้านซ้ายและด้านขวาตามลำดับ |
| เรียวรูแกน | 40 บาท |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | 40 |
| กำลังมอเตอร์แกนหมุน (kW) | 11/15 |
| ความเร็วแกนหมุน (รอบ/นาที) | 100~3000 |
| ความเร็วในการป้อนแกนหมุน (ม./นาที) | 0~10 |
| ความเร็วในการป้อนแกน X (ม./นาที) | 0~20 |
| จำนวนนิตยสารเครื่องมือ | 3 |
| ประเภทนิตยสารเครื่องมือและความจุ | ประเภทแถว 3x4 (ไม่จำเป็น) |
| หน่วยมาร์ก (อุปกรณ์เสริม) | พิมพ์แผ่นดิสก์ 36 ตัวอักษร ขนาดตัวอักษร Φ10มม |
| ระบบซีเอ็นซี | เยอรมัน, ญี่ปุ่น, จีน INVT |
| วิธีการทำความเย็น | การทำความเย็นแบบสเปรย์ การทำความเย็นภายใน + การทำความเย็นภายนอก |
| ขนาดเครื่องโดยรวม (ม.) | ประมาณ 33x5.5x3.5 |
| กำลังทั้งหมด (กิโลวัตต์) | ประมาณ 60 |
| พารามิเตอร์ข้างต้นสามารถปรับและเปลี่ยนแปลงได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:
1. ระบบป้อนวัสดุใช้ตัวจับยึดที่ควบคุมด้วย CNC ซึ่งขับเคลื่อนโดยเซอร์โวมอเตอร์ประสิทธิภาพสูง ช่วยให้สามารถเคลื่อนย้ายชิ้นงานได้อย่างรวดเร็ว พร้อมด้วยความแม่นยำในการวางตำแหน่งที่โดดเด่นและการทำซ้ำได้ตลอดวงจรการตัดเฉือน
2. ชุดสปินเดิลที่มีความแม่นยำ BT40 ความเร็วสูงสามยูนิตได้รับการจัดเรียงเพื่อตัดเฉือนส่วน H-beam ทั้งสามหน้าพร้อมกัน ระบบรองรับการเจาะคาร์ไบด์ด้วยสารหล่อเย็นผ่านสปินเดิลและความเร็วสปินเดิลสูงถึง 3,000 รอบต่อนาที ระบบนี้ให้ประสิทธิภาพการเจาะที่เหนือกว่า คุณภาพรูที่ดีเยี่ยม และการขจัดเศษที่มีประสิทธิภาพผ่านสายพานลำเลียงชิปแบบโซ่ในตัว
3. เครื่องจักรมีระบบทำความเย็นการหล่อลื่นปริมาณขั้นต่ำ (MQL) ขั้นสูงที่รองรับการจ่ายน้ำหล่อเย็นทั้งภายในและภายนอก ส่วนประกอบสปินเดิลแต่ละชิ้นมีหัวฉีดสเปรย์ภายนอกอิสระและส่วนต่อประสานระบบจ่ายน้ำหล่อเย็นภายใน ช่วยให้ผู้ปฏิบัติงานสามารถเลือกการทำความเย็นภายใน การทำความเย็นภายนอก หรือโหมดการทำความเย็นแบบรวมตามความต้องการในการตัดเฉือนเฉพาะ
4. ตัวเลือก Automatic Tool Changer (ATC) มีให้เลือกใช้เพื่อทำการเปลี่ยนเครื่องมืออัตโนมัติเต็มรูปแบบโดยไม่ต้องมีคนช่วย ซึ่งช่วยลดเวลาการเปลี่ยนได้อย่างมาก ลดเวลาเดินเบาของเครื่องจักร และปรับปรุงประสิทธิภาพการผลิตโดยรวม
5. สามารถรวมระบบการทำเครื่องหมายดิสก์โรตารี CNC ไฮดรอลิกเสริมเข้ากับเครื่องได้ ขับเคลื่อนด้วยเซอร์โวมอเตอร์ที่มีความแม่นยำ แผ่นมาร์กจะจัดทำดัชนีระหว่างอักขระที่เลือกได้ 36 ตัวโดยอัตโนมัติ ช่วยให้สามารถมาร์กระบุส่วนประกอบเหล็กโครงสร้างได้อย่างรวดเร็ว แม่นยำ และทำซ้ำได้
6. ฟังก์ชั่นการเขียนและการแตะอัตโนมัติช่วยลดการดำเนินการเลย์เอาต์แบบแมนนวลแบบเดิมๆ หน่วยเขียนจะทำเครื่องหมายเส้นอ้างอิงการเชื่อมบนหน้าแปลนและแผ่นของ H-beam อย่างแม่นยำ ในขณะที่ฟังก์ชันการต๊าปจะสร้างรูเกลียวในชิ้นส่วนโครงสร้างโดยตรง เพิ่มความแม่นยำในการตัดเฉือน ลดการใช้แรงงาน และเพิ่มประสิทธิภาพการผลิต
7. ในระหว่างการป้อนวัสดุและการตัดเฉือน การยกชิ้นงาน การวางตำแหน่งด้านข้าง การหนีบ การล็อค และการปล่อย ล้วนทำงานด้วยระบบไฮดรอลิก ระบบจับยึดชิ้นงานแบบไฮดรอลิกเต็มรูปแบบนี้ช่วยให้มั่นใจในการยึดวัสดุอย่างปลอดภัย ความเสถียรของเครื่องจักรที่โดดเด่น และประสิทธิภาพที่เชื่อถือได้ในระหว่างการผลิตต่อเนื่อง
8. ระบบควบคุมรวมคอมพิวเตอร์อุตสาหกรรมเข้ากับแพลตฟอร์ม CNC ที่ใช้ PLC โดยใช้ส่วนประกอบคุณภาพสูงจากผู้ผลิตที่ได้รับการยอมรับในระดับสากล รองรับวิธีการตั้งโปรแกรมหลายวิธี ในขณะที่ข้อมูลการตัดเฉือนที่สร้างจากไฟล์ AutoCAD, TEKLA Structures, DXF และ DSTV สามารถนำเข้าได้โดยตรง ทำให้ขั้นตอนการเขียนโปรแกรมคล่องตัวขึ้น และปรับปรุงประสิทธิภาพการจัดการการผลิต

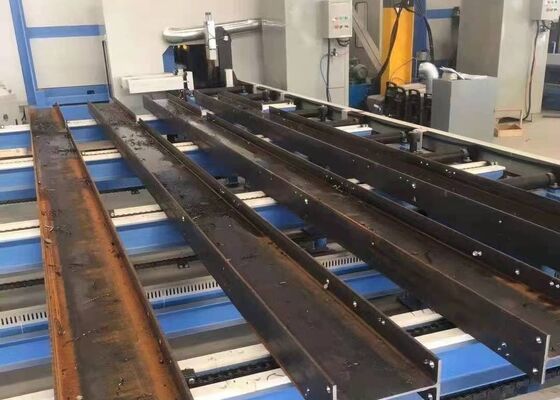

ชิ้นงานสาธิตประกอบด้วยชิ้นงาน H-beam มาตรฐานที่มีความกว้างของหน้าแปลนและความหนาของรางต่างๆ พร้อมด้วยตัวอย่างเหล็กรางที่มีข้อกำหนดเฉพาะที่แตกต่างกัน ทำให้สามารถแสดงประสิทธิภาพการตัดเฉือนของเครื่องจักรได้อย่างครอบคลุม ตัวอย่างที่เป็นตัวแทนเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงการวางตำแหน่งรูที่แม่นยำ รูเกลียวคุณภาพสูง และผลลัพธ์การมาร์กที่คมชัดและชัดเจน ช่วยให้ลูกค้า วิศวกร และผู้ตรวจสอบคุณภาพสามารถประเมินความแม่นยำในการตัดเฉือนของอุปกรณ์ ความสม่ำเสมอในการประมวลผล และความน่าเชื่อถือในการผลิตโดยรวมภายใต้สภาพการปฏิบัติงานจริงของอุปกรณ์ได้อย่างแม่นยำ
เครื่องเจาะ ทำเครื่องหมาย และเครื่องต๊าป CNC เอชบีม CNC ความเร็วสูงถูกนำไปใช้อย่างกว้างขวางในโรงงานผลิตเหล็กโครงสร้าง วิศวกรรมสะพาน และอุตสาหกรรมการก่อสร้างเหล็กหนักอื่นๆ ภายในโรงงานแปรรูปเหล็ก อุปกรณ์จะทำการเจาะ การต๊าป ทำเครื่องหมาย และเขียนด้วยความแม่นยำสูงบนคาน H ที่ใช้สำหรับโครงโครงสร้าง คอลัมน์ และระบบรองรับ โดยจัดหาส่วนประกอบด้วยเครื่องจักรที่แม่นยำเพื่อการประกอบที่มีประสิทธิภาพและประสิทธิภาพของโครงสร้างที่เชื่อถือได้ ในโครงการก่อสร้างสะพาน ให้การตัดเฉือนชิ้นส่วน H-beam อย่างแม่นยำ ปรับปรุงความแม่นยำในการเชื่อมต่อ ความสมบูรณ์ของโครงสร้าง และประสิทธิภาพการรับน้ำหนักในระยะยาว ด้วยการรวมประสิทธิภาพการตัดเฉือนที่สูง ความแม่นยำที่โดดเด่น และความเสถียรในการปฏิบัติงานที่เชื่อถือได้ เครื่องจักรจึงมอบโซลูชั่นการผลิตในอุดมคติสำหรับการผลิตโครงสร้างเหล็กสมัยใหม่และการก่อสร้างโครงสร้างพื้นฐานขนาดใหญ่
