CO2 เครื่องเชื่อมกลอนเชื่อมแบบ Cnc เครื่องเชื่อมหุ่นยนต์ด้วยระบบอาหารสายอัตโนมัติ

CO2 เครื่องเชื่อมตะเข็บเดี่ยวเครื่องเชื่อม Cnc หุ่นยนต์พร้อมระบบป้อนลวดอัตโนมัติ

แนะนำผลิตภัณฑ์:

อุปกรณ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการเชื่อมอัตโนมัติของชุดฐานหอส่งสัญญาณ นอกเหนือจากการเชื่อมแผ่นเสริมแรงแล้ว ยังสามารถทำรอยเชื่อมหลัก 11 รอยของโครงสร้างฐานหอคอย รอยเชื่อมสำหรับทำความสะอาดรากโดยเฉพาะ และการเชื่อมข้อต่อมุมของฝาครอบซีลอีกด้วย ด้วยการควบคุมด้วยหุ่นยนต์อัจฉริยะและเทคโนโลยีการเชื่อมขั้นสูง ระบบจึงมอบความแม่นยำในการเชื่อมที่โดดเด่น คุณภาพการเชื่อมที่สม่ำเสมอ และประสิทธิภาพการผลิตสูง ทำให้เป็นระบบที่สมบูรณ์แบบสำหรับการผลิตหอส่งสัญญาณสมัยใหม่

พารามิเตอร์หลัก:

คุณสมบัติผลิตภัณฑ์:

1. ความสามารถในการทำซ้ำ: ระบบให้ความสามารถในการทำซ้ำตำแหน่งไม่น้อยกว่า ±0.05 มม.

2. ความแม่นยำของเส้นทาง: ความแม่นยำของวิถียังคงอยู่ภายใน ±0.1 มม.

3. การออกแบบโครงสร้าง: หุ่นยนต์เชื่อมอาร์กมีโครงสร้างทางกลที่มีความเสถียรและแข็งแกร่งสูง ออกแบบมาเพื่อการใช้งานทางอุตสาหกรรมที่ต่อเนื่องยาวนาน

4. Working Envelope: รองรับชิ้นงานที่มีขนาดสูงสุด 1,500 มม. ตอบสนองความต้องการในการเชื่อมได้ครบถ้วน

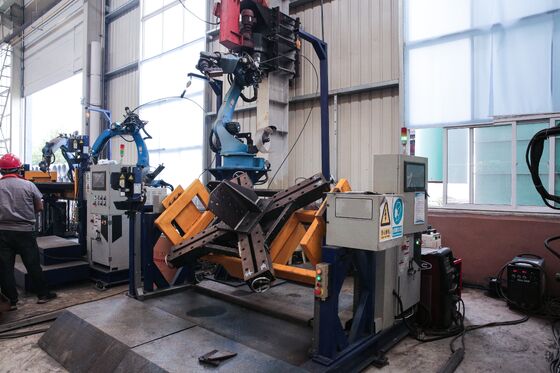

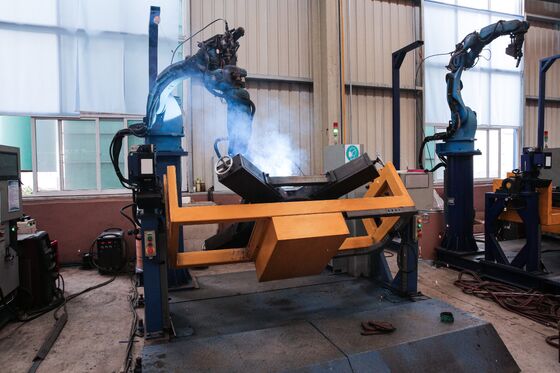

5. วิธีการใช้งาน: ชิ้นงานจะถูกติดตั้งบนฟิกซ์เจอร์ของตัวกำหนดตำแหน่ง ในขณะที่หัวเชื่อมถูกติดตั้งบนแพลตฟอร์มหุ่นยนต์เฉพาะ ในระหว่างการดำเนินการ หุ่นยนต์และตัวกำหนดตำแหน่งจะทำหน้าที่ประสานการประสานกัน ด้วยการใช้การสแกนการมองเห็นด้วยหุ่นยนต์ร่วมกับระบบติดตามรอยตะเข็บด้วยเลเซอร์ เส้นทางการเชื่อมจะถูกสร้างขึ้นโดยอัตโนมัติโดยไม่ต้องตั้งโปรแกรม การกำหนดค่านี้ช่วยให้สามารถเชื่อมส่วนประกอบที่ซับซ้อนและไม่สม่ำเสมอได้โดยสะดวกในการใช้งานและมีการฝึกอบรมผู้ปฏิบัติงานเพียงเล็กน้อย

1. ระบบการเชื่อม
อุปกรณ์ดังกล่าวถูกรวมเข้ากับแหล่งพลังงานการเชื่อมอาร์ก AOTAI ประสิทธิภาพสูง ซึ่งรองรับกระบวนการเชื่อมที่หลากหลาย รวมถึง MIG, MAG และ TIG สำหรับการใช้งานการเชื่อมตามขวาง ตามยาว และแนวตั้ง กระแสการเชื่อมและแรงดันไฟฟ้าสามารถปรับได้อย่างต่อเนื่องเพื่อรองรับรูปทรงของชิ้นงาน เกรดวัสดุ และความหนาที่แตกต่างกัน ทำให้มั่นใจได้ถึงความเสถียรของส่วนโค้งที่ยอดเยี่ยม การสร้างแนวเชื่อมที่เหนือกว่า และคุณภาพการเชื่อมที่สม่ำเสมอ
ระบบนี้มาพร้อมกับหัวเชื่อม Apollo ระดับพรีเมียมและส่วนประกอบเสริมคุณภาพสูง รวมถึงระบบป้อนลวดอัตโนมัติ ปลายสัมผัส และอุปกรณ์เสริมที่เกี่ยวข้อง ช่วยให้มั่นใจได้ถึงการส่งลวดที่เชื่อถือได้ ประสิทธิภาพการเชื่อมที่มั่นคง และความทนทานในการใช้งานในระยะยาว

2. การรับรู้อัจฉริยะและการแปลงอัตโนมัติ
ระบบนี้รวมเอาเทคโนโลยีการจดจำอัจฉริยะขั้นสูงที่สามารถระบุข้อมูลการเชื่อมที่จำเป็นได้โดยอัตโนมัติ รวมถึงตำแหน่งการเชื่อม ประเภทตะเข็บ และการกำหนดค่าข้อต่อ จากแบบวิศวกรรมหรือข้อมูลการผลิตแบบดิจิทัล ข้อมูลที่ได้รับการยอมรับจะถูกแปลงเป็นโปรแกรมการเชื่อมด้วยหุ่นยนต์ที่ปฏิบัติการได้โดยอัตโนมัติ โดยปกติภายใน 30 วินาที ข้อมูลโปรแกรมสามารถนำเข้าผ่านการสื่อสารเครือข่าย อุปกรณ์ USB และอินเทอร์เฟซการสื่อสารมาตรฐานอื่นๆ เพื่อการตั้งค่าการผลิตที่รวดเร็ว

3. ระบบควบคุม
1 แพลตฟอร์มการควบคุมแบบดิจิทัล:
อุปกรณ์นี้ใช้ระบบควบคุมดิจิทัลขั้นสูงที่ให้การควบคุมวิถีการเคลื่อนที่ของหุ่นยนต์ที่มีความแม่นยำสูง พร้อมด้วยการปรับพารามิเตอร์การเชื่อมที่ยืดหยุ่น ทำให้มั่นใจถึงประสิทธิภาพการเชื่อมที่เสถียรและทำซ้ำได้
2 วิธีการเขียนโปรแกรม:
การตั้งโปรแกรมแบบใช้การสแกนภาพได้รับการสนับสนุนผ่านอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ที่ใช้งานง่าย ช่วยให้ผู้ปฏิบัติงานสร้างโปรแกรมการเชื่อมได้อย่างรวดเร็ว ขณะเดียวกันก็รักษาการควบคุมเส้นทางการเชื่อมที่ซับซ้อนและพารามิเตอร์กระบวนการได้อย่างแม่นยำ
3 อินเทอร์เฟซการสื่อสาร:
มีอินเทอร์เฟซการสื่อสารทางอุตสาหกรรมที่หลากหลายเพื่อการบูรณาการอย่างราบรื่นกับสายการผลิตอัตโนมัติ อุปกรณ์ต่อพ่วง และระบบควบคุมโรงงาน รองรับการผลิตอัจฉริยะและการจัดการการผลิตที่มีการประสานงาน

4. โครงสร้างการสนับสนุน Positioner
ตัวกำหนดตำแหน่งหุ่นยนต์ถูกสร้างขึ้นด้วยโครงรองรับที่มีความแข็งแกร่งสูง ซึ่งออกแบบมาเพื่อทนต่อแรงแบบไดนามิกที่เกิดจากทั้งหุ่นยนต์ควบคุมและชิ้นงานที่มีน้ำหนักมากระหว่างการเชื่อม การออกแบบโครงสร้างที่แข็งแกร่งรับประกันความเสถียรของตำแหน่งที่ยอดเยี่ยมและความแม่นยำในการเชื่อม ในขณะเดียวกันก็ให้การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาตามปกติที่สะดวก การกำหนดค่าการติดตั้งที่เหมาะสมยังช่วยเพิ่มขอบเขตการทำงานของหุ่นยนต์และประสิทธิภาพการปฏิบัติงานให้สูงสุด

5. ระบบป้องกันความปลอดภัย
อุปกรณ์ได้รับการออกแบบโดยมีระดับการป้องกัน IP54 ขั้นต่ำ ซึ่งให้ความต้านทานที่เชื่อถือได้ต่อฝุ่น ความชื้น และปัจจัยด้านสิ่งแวดล้อมอื่นๆ ที่พบบ่อยในสภาพแวดล้อมการผลิตทางอุตสาหกรรม จึงรับประกันการทำงานในระยะยาวที่ปลอดภัยและเชื่อถือได้

6. การเขียนโปรแกรมหุ่นยนต์และการนำเข้าข้อมูล
หุ่นยนต์สนับสนุนวิธีการตั้งโปรแกรมและการนำเข้าข้อมูลหลายวิธี รวมถึงการนำเข้าไฟล์ CAD โดยตรง การสแกนตามวิชันซิสเต็ม และการป้อนพารามิเตอร์การเชื่อมและข้อกำหนดเฉพาะของกระบวนการโดยไม่ต้องตั้งโปรแกรม ระบบเข้ากันได้กับรูปแบบการเขียนแบบและโปรแกรมที่หลากหลาย ให้การทำงานที่ตรงไปตรงมา การเขียนโปรแกรมที่ยืดหยุ่น และการเตรียมการผลิตที่มีประสิทธิภาพ

7. ระบบเชื่อมหุ่นยนต์
ระบบการเชื่อมประกอบด้วยแขนหุ่นยนต์อุตสาหกรรม 6 แกนที่ให้อิสระในการเคลื่อนไหวอย่างสมบูรณ์ ช่วยให้หัวเชื่อมสามารถเข้าถึงชิ้นงานที่ซับซ้อนได้จากแทบทุกทิศทาง การกำหนดค่านี้รองรับตำแหน่งการเชื่อมที่หลากหลายและรูปทรงข้อต่อที่ซับซ้อน รวมถึงตะเข็บเชื่อมโค้งสามมิติ ขณะเดียวกันก็ให้ความแม่นยำในการเชื่อม ความยืดหยุ่น ความสามารถในการทำซ้ำ และประสิทธิภาพการผลิตที่ยอดเยี่ยม

ระบบการเชื่อมด้วยหุ่นยนต์อัตโนมัตินี้ได้รับการพัฒนาโดยเฉพาะสำหรับการผลิตส่วนประกอบฐานหอส่งสัญญาณ ซึ่งมีบทบาทสำคัญในการรับรองความสมบูรณ์ของโครงสร้างและความน่าเชื่อถือของฐานรากของหอคอย นอกเหนือจากการเชื่อมแผ่นเสริมแรงแล้ว อุปกรณ์ดังกล่าวยังเชื่อมตะเข็บเชื่อมโครงสร้างหลักทั้ง 11 เส้น การเชื่อมทำความสะอาดรากโดยเฉพาะ และการเชื่อมฝาปิดซีลและข้อต่อมุมโดยอัตโนมัติ ตลอดวงจรการเชื่อม ระบบจะรักษาตำแหน่งชิ้นงานที่แม่นยำ การเจาะทะลุที่สม่ำเสมอ และการสร้างเม็ดบีดเชื่อมที่สม่ำเสมอในทุกจุดเชื่อมต่อที่สำคัญ ด้วยการทำให้การดำเนินการเชื่อมที่จำเป็นเหล่านี้เป็นไปโดยอัตโนมัติ อุปกรณ์ดังกล่าวจะปรับปรุงความสม่ำเสมอในการเชื่อม ประสิทธิภาพการผลิต และความแข็งแรงของโครงสร้างได้อย่างมาก ทำให้เป็นโซลูชั่นในอุดมคติสำหรับการผลิตฐานหอส่งสัญญาณคุณภาพสูงและการผลิตทางอุตสาหกรรมขนาดใหญ่
