การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |
| เน้น: | เลื่อยสายเครื่องเจาะลำแสง CNC,เครื่องเลื่อยเจาะลำแสง CNC,สายเลื่อยเจาะลำแสง CNC |
||

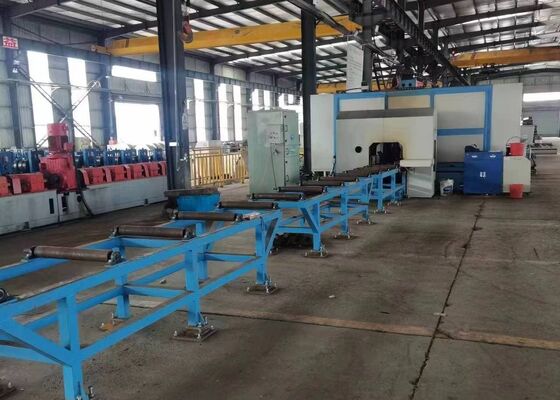

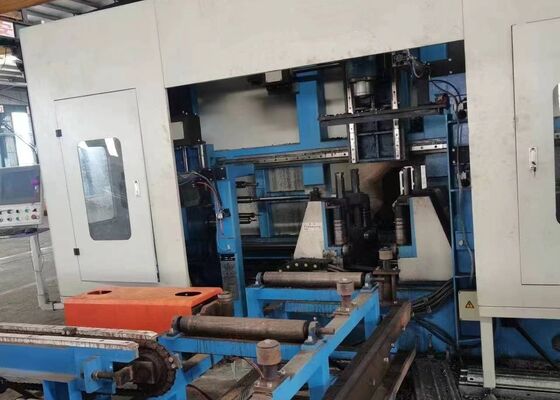

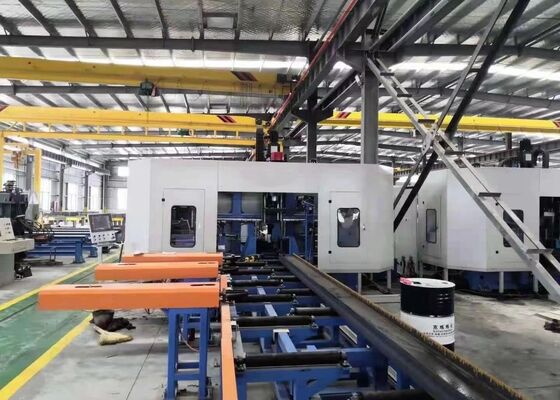

อุตสาหกรรมการก่อสร้างสะพานเครื่องเจาะและเลื่อยลำแสง CNC สำหรับเหล็กช่อง
แนะนำผลิตภัณฑ์: :
เครื่องเจาะซีเอ็นซีเอชบีมสร้างขึ้นโดยเฉพาะสำหรับการเจาะ การต๊าป การมาร์ก และการเขียนขอบเอชบีม ส่วนช่อง เหล็กฉาก และส่วนประกอบเหล็กโครงสร้างอื่นๆ ที่มีความแม่นยำสูง มีการใช้กันอย่างแพร่หลายในการผลิตโครงสร้างเหล็กสำหรับอาคารพาณิชย์ ที่จอดรถ หอส่งสัญญาณ โครงสร้างขัดแตะ สะพาน และโครงการก่อสร้างเหล็กสำหรับงานหนักหลายประเภท
1. โซลูชันการตัดเฉือน CNC ประสิทธิภาพสูงโดยเฉพาะที่พัฒนาขึ้นโดยเฉพาะสำหรับอุตสาหกรรมการผลิตเหล็กโครงสร้าง
2. ทำการเจาะสามด้านของ H-beam และส่วนช่องสัญญาณพร้อมกัน เพื่อให้มั่นใจถึงความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม ความสม่ำเสมอ และประสิทธิภาพการผลิตที่ยอดเยี่ยม
3. ติดตั้งแกนที่ควบคุมด้วย CNC เจ็ดแกนเพื่อให้เกิดการป้อนวัสดุ การวางตำแหน่ง และการดำเนินการตัดเฉือนแบบอัตโนมัติเต็มรูปแบบ
4. เข้ากันได้อย่างสมบูรณ์กับรูปแบบไฟล์ AutoCAD และ DSTV ช่วยให้สามารถจดจำแบบชิ้นงานโดยอัตโนมัติและแปลงเป็นโปรแกรมการตัดเฉือนโดยตรง
พารามิเตอร์ผลิตภัณฑ์: :
| แบบอย่าง | BHD1000/3 |
| ช่วงความกว้างของลำแสง H (มม.) | 100~1,000 |
| ช่วงความสูงของลำแสง H (มม.) | 100~500 |
| ช่วงความกว้างของเหล็กช่อง (มม.) | 100~1,000 |
| ช่วงความสูงของเหล็กช่อง (มม.) | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.) | 80 |
| สูงสุด ความยาวชิ้นงาน (ม.) | 12 หรือ 15 (ไม่จำเป็น) |
| จำนวนแกนเจาะ | รวมทั้งหมด 3 สปินเดิล สปินเดิลหนึ่งอันบนยูนิตด้านบน ด้านซ้ายและด้านขวาตามลำดับ |
| เรียวรูแกน | 40 บาท |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | 40 |
| กำลังมอเตอร์แกนหมุน (kW) | 11/15 |
| ความเร็วแกนหมุน (รอบ/นาที) | 100~3000 |
| ความเร็วในการป้อนแกนหมุน (ม./นาที) | 0~10 |
| ความเร็วในการป้อนแกน X (ม./นาที) | 0~20 |
| จำนวนนิตยสารเครื่องมือ | 3 |
| ประเภทนิตยสารเครื่องมือและความจุ | ประเภทแถว 3x4 (ไม่จำเป็น) |
| หน่วยมาร์ก (อุปกรณ์เสริม) | พิมพ์แผ่นดิสก์ 36 ตัวอักษร ขนาดตัวอักษร Φ10มม |
| ระบบซีเอ็นซี | เยอรมัน, ญี่ปุ่น, จีน INVT |
| วิธีการทำความเย็น | การทำความเย็นแบบสเปรย์ การทำความเย็นภายใน + การทำความเย็นภายนอก |
| ขนาดเครื่องโดยรวม (ม.) | ประมาณ 33x5.5x3.5 |
| กำลังทั้งหมด (กิโลวัตต์) | ประมาณ 60 |
| พารามิเตอร์ข้างต้นสามารถปรับและเปลี่ยนแปลงได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:
1. ระบบขนถ่ายวัสดุมาพร้อมกับตัวจับยึดที่ควบคุมด้วย CNC ซึ่งขับเคลื่อนโดยเซอร์โวมอเตอร์ประสิทธิภาพสูง ช่วยให้มั่นใจในการป้อนชิ้นงานที่รวดเร็ว พร้อมด้วยความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยมและความสามารถในการทำซ้ำตลอดกระบวนการตัดเฉือนทั้งหมด
2. ยูนิตสปินเดิลที่มีความแม่นยำ BT40 ความเร็วสูงสามยูนิตได้รับการกำหนดค่าให้ประมวลผลส่วน H-beam ทั้งสามหน้าพร้อมกัน รองรับการเจาะคาร์ไบด์ด้วยการส่งน้ำหล่อเย็นภายในและความเร็วแกนหมุนสูงสุด 3,000 รอบต่อนาที ระบบนี้ให้ประสิทธิภาพการเจาะที่โดดเด่น คุณภาพรูที่เหนือกว่า และการคายเศษที่มีประสิทธิภาพผ่านสายพานลำเลียงชิปแบบโซ่ในตัว
3. เครื่องจักรนี้รวมเอาระบบทำความเย็นการหล่อลื่นปริมาณขั้นต่ำ (MQL) ขั้นสูงที่รองรับการจ่ายน้ำหล่อเย็นทั้งภายในและภายนอก ส่วนประกอบสปินเดิลแต่ละชิ้นมีหัวฉีดน้ำหล่อเย็นภายนอกที่เป็นอิสระและส่วนต่อประสานน้ำหล่อเย็นภายใน ช่วยให้ผู้ปฏิบัติงานสามารถเลือกโหมดการทำความเย็นภายใน การทำความเย็นภายนอก หรือโหมดการทำความเย็นแบบรวมได้ตามความต้องการในการตัดเฉือนที่แตกต่างกัน
4. มีระบบ Automatic Tool Changer (ATC) ซึ่งเป็นอุปกรณ์เสริมสำหรับการเปลี่ยนเครื่องมืออัตโนมัติเต็มรูปแบบโดยไม่ต้องใช้คน ช่วยลดเวลาการตั้งค่าลงอย่างมาก ลดรอบเดินเบา และเพิ่มประสิทธิภาพการตัดเฉือนโดยรวม
5. สามารถรวมระบบการทำเครื่องหมายดิสก์ CNC ไฮดรอลิกเสริมเข้ากับอุปกรณ์ได้ ขับเคลื่อนด้วยเซอร์โวมอเตอร์ที่มีความแม่นยำ แผ่นมาร์กจะจัดทำดัชนีระหว่างอักขระที่เลือกได้ 36 ตัวโดยอัตโนมัติ ทำให้สามารถระบุตัวตนได้อย่างรวดเร็ว แม่นยำ และสม่ำเสมอสำหรับส่วนประกอบเหล็กโครงสร้าง
6. ฟังก์ชั่นการเขียนและการแตะอัตโนมัติช่วยขจัดขั้นตอนการจัดวางแบบแมนนวลแบบดั้งเดิม หน่วยเขียนสร้างเส้นอ้างอิงการเชื่อมบนหน้าแปลน H-beam และรางได้อย่างแม่นยำ ในขณะที่ฟังก์ชันการต๊าปกลึงรูเกลียวบนส่วนประกอบโครงสร้างโดยตรง ปรับปรุงความแม่นยำในการตัดเฉือน ลดการใช้แรงงานคน และเพิ่มประสิทธิภาพการผลิต
7. ในระหว่างการป้อนวัสดุและการตัดเฉือน การยกชิ้นงาน การวางตำแหน่งด้านข้าง การหนีบ การล็อค และการปล่อย ล้วนได้รับการควบคุมด้วยระบบไฮดรอลิก ระบบจับยึดชิ้นงานแบบไฮดรอลิกเต็มรูปแบบนี้ช่วยให้มั่นใจในการวางตำแหน่งวัสดุอย่างปลอดภัย ความเสถียรของการตัดเฉือนที่ดีเยี่ยม และความน่าเชื่อถือในการปฏิบัติงานที่เชื่อถือได้ระหว่างการผลิตต่อเนื่อง
8. แพลตฟอร์มควบคุมรวมคอมพิวเตอร์อุตสาหกรรมเข้ากับระบบ CNC ที่ใช้ PLC โดยใช้ส่วนประกอบระดับพรีเมียมที่จัดหาโดยผู้ผลิตที่ได้รับการยอมรับในระดับสากล รองรับวิธีการตั้งโปรแกรมหลายวิธี ในขณะที่ข้อมูลการตัดเฉือนที่สร้างจากไฟล์ AutoCAD, TEKLA Structures, DXF และ DSTV สามารถนำเข้าได้โดยตรง ทำให้ขั้นตอนการเขียนโปรแกรมง่ายขึ้น และปรับปรุงประสิทธิภาพการจัดการการผลิต
ชิ้นงานสาธิตประกอบด้วยชิ้นงาน H-beam มาตรฐานที่มีความกว้างของหน้าแปลนและความหนาของรางต่างๆ พร้อมด้วยตัวอย่างเหล็กรางที่มีข้อกำหนดเฉพาะที่แตกต่างกัน ทำให้สามารถแสดงประสิทธิภาพการตัดเฉือนของเครื่องจักรได้อย่างครอบคลุม ตัวอย่างที่เป็นตัวแทนเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงการวางตำแหน่งรูที่แม่นยำ รูเกลียวคุณภาพสูง และผลลัพธ์การมาร์กที่คมชัดและชัดเจน ช่วยให้ลูกค้า วิศวกร และผู้ตรวจสอบคุณภาพสามารถประเมินความแม่นยำในการตัดเฉือนของอุปกรณ์ ความสม่ำเสมอในการประมวลผล และความน่าเชื่อถือในการผลิตโดยรวมภายใต้สภาพการปฏิบัติงานจริงของอุปกรณ์ได้อย่างแม่นยำ
เครื่องเจาะ ทำเครื่องหมาย และเครื่องต๊าป CNC เอชบีม CNC ความเร็วสูงถูกนำไปใช้อย่างกว้างขวางในโรงงานผลิตเหล็กโครงสร้าง วิศวกรรมสะพาน และอุตสาหกรรมการก่อสร้างเหล็กหนักอื่นๆ ภายในโรงงานแปรรูปเหล็ก อุปกรณ์จะทำการเจาะ การต๊าป ทำเครื่องหมาย และเขียนด้วยความแม่นยำสูงบนคาน H ที่ใช้สำหรับโครงโครงสร้าง คอลัมน์ และระบบรองรับ โดยจัดหาส่วนประกอบด้วยเครื่องจักรที่แม่นยำเพื่อการประกอบที่มีประสิทธิภาพและประสิทธิภาพของโครงสร้างที่เชื่อถือได้ ในโครงการก่อสร้างสะพาน ให้การตัดเฉือนชิ้นส่วน H-beam อย่างแม่นยำ ปรับปรุงความแม่นยำในการเชื่อมต่อ ความสมบูรณ์ของโครงสร้าง และประสิทธิภาพการรับน้ำหนักในระยะยาว ด้วยการรวมประสิทธิภาพการตัดเฉือนที่สูง ความแม่นยำที่โดดเด่น และความเสถียรในการปฏิบัติงานที่เชื่อถือได้ เครื่องจักรจึงมอบโซลูชั่นการผลิตในอุดมคติสำหรับการผลิตโครงสร้างเหล็กสมัยใหม่และการก่อสร้างโครงสร้างพื้นฐานขนาดใหญ่
