การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~360×360×35 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000/1200 |
| จำนวนกลุ่มตัวละคร: | 4 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงเครื่องหมายด้านหลัง (มม.): | 50-330 (แบบไม่มีขั้นบันได) |
| เน้น: | 6000r/Min เครื่องเจาะ CNC อัตโนมัติ,CNC ลายการผลิตเจาะมุมเหล็ก,สายการผลิตเจาะมุมเหล็กอัตโนมัติ |
||

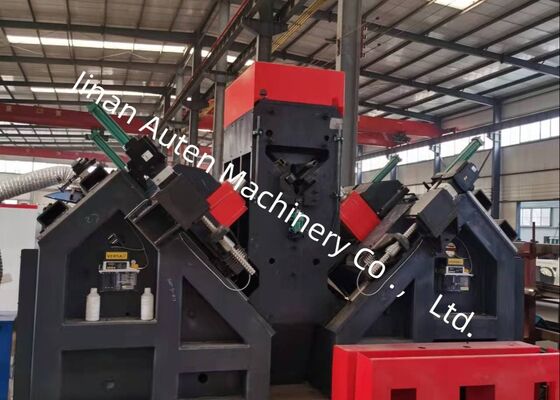

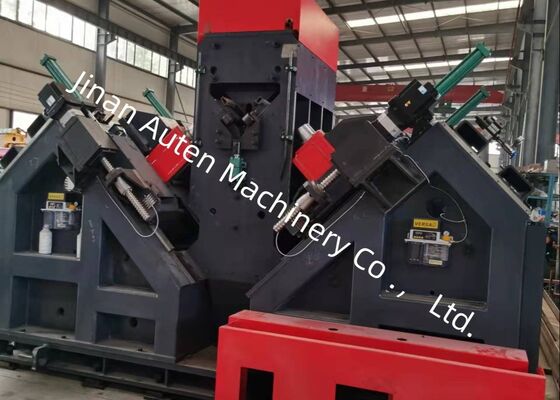

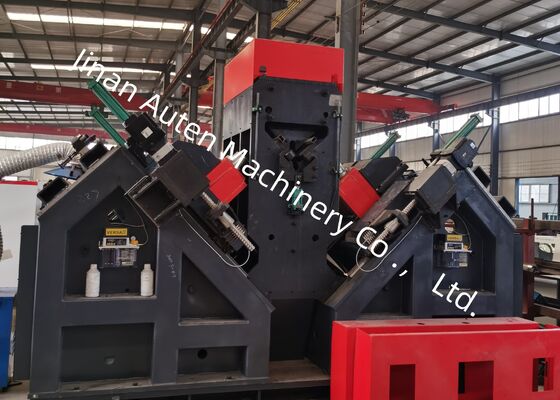

สายการผลิต CNC การเจาะเหล็กมุมอัตโนมัติ 6000r / นาที
การใช้สินค้า:
สายการผลิต CNC Angle Steel Drilling and Marking ถูกสร้างมาเพื่อการเจาะและเจาะความแม่นยําสูงของขนาดใหญ่โครงการประกอบเครื่องยนต์มันถูกออกแบบมาเพื่อทํารูปรูที่ซับซ้อน ด้วยความแม่นยําในมิติที่พิเศษ คุณภาพการแปรรูปที่สูงกว่า และสามารถซ้ําได้อย่างน่าเชื่อถือมีอัตโนมัติสูงและประสิทธิภาพการผลิตที่โดดเด่น, ระบบนี้เหมาะสมสําหรับการใช้งานที่ทันสมัยในการแปรรูปเหล็กมุมขนาดใหญ่
ปริมาตรหลัก:
| รุ่น | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 360 ×360×35 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 6000 |
| แม็กซ์ความเร็วการตัดของเครื่องเจาะ (m/min) | 200 |
| เครื่องแกน CNC | 9 |
| ระยะของรอยหลัง (มม.) | 50-330 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | อากาศ atomization การเย็นภายในแห้ง |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 34 × 8.9 × 3 |
ลักษณะสินค้า:
1ระบบการผลิตอัตโนมัติเต็ม
สายการผลิตรวมระบบการจัดการวัสดุที่ฉลาด ประกอบด้วยคอนเวอเรอร์ข้าม, อุปกรณ์การบรรทุกหมุน, อุปกรณ์การบรรทุกอัตโนมัติ, และกลไกการโอน.การเจาะและการเจาะดําเนินงานจะเสร็จสิ้นภายในวงจรอัตโนมัติต่อเนื่องหนึ่ง, ลดลงการลงมือ, ลดต้นทุนแรงงาน, และปรับปรุงประสิทธิภาพการผลิต, ความสม่ําเสมอ, และความน่าเชื่อถือในการปฏิบัติงาน
2การประกอบเจาะระดับความละเอียดสูง
หน่วยเจาะมีเครื่องเจาะความละเอียด BT40 ที่ผลิตในไต้หวัน มีเครื่องปรับน้ําเย็นภายในเพื่อการเพิ่มประสิทธิภาพในการเจาะและความแม่นยําในการแปรรูปหัวเจาะที่ควบคุมด้วย CNC 6 หัวถูกจัดตั้งให้สมอง, โดยมีหน่วยสามหน่วยวางอยู่ด้านละด้านของเหล็กมุม เมื่อการแปรรูปหลุมที่มีกว้างเท่ากันและระยะห่างขอบเท่ากัน หัวเจาะที่ตรงกันจะทํางานพร้อมกันเพิ่มผลผลิตการแปรรูปอย่างสําคัญในขณะที่รักษาความแม่นยําตําแหน่งที่ดี.
3. อินทิวเทชั่นของมนุษย์กับเครื่องจักร
แพลตฟอร์มควบคุมให้บริการอินเตอร์เฟซการทํางานภาษาจีน-ภาษาอังกฤษสองภาษาที่มีภาพวาดภาพกราฟฟิกที่ชัดเจนของการวางแผนชิ้นงานเพิ่มประสิทธิภาพการวางโปรแกรม, และลดความต้องการการฝึกอบรมผู้ใช้
4ความสามารถในการวางโปรแกรมที่ประสิทธิภาพ
การวางโปรแกรมง่ายและสะดวกต่อผู้ใช้ โดยที่ผู้ใช้งานเพียงแค่ใส่ปริมาตรสําคัญ เช่น ขนาดของชิ้นงาน กว้างของรู ระยะห่างของรู และปริมาณการผลิตระบบยังสนับสนุนการนําเข้าโดยตรงของข้อมูล CAD/CAM nesting และมีความสอดคล้องอย่างสมบูรณ์แบบกับ TEKLA-ผลิตไฟล์.NC1 ทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับกระบวนการทํางานการผลิตดิจิตอลที่มีอยู่
5องค์ประกอบอุตสาหกรรมชั้นนํา
องค์ประกอบไฮดรอลิก พนูเมติก และไฟฟ้าที่สําคัญถูกจัดส่งจากผู้ผลิตที่ได้รับการยอมรับระดับนานาชาติและอายุการใช้งานของอุปกรณ์.
6. การติดตามความผิดพลาดที่ฉลาด
ระบบวินิจฉัยอัตโนมัติที่บูรณาการ ติดตามสถานะของเครื่องยนต์อย่างต่อเนื่องและให้การระบุความผิดพลาดเพื่อปรับปรุงการแก้ไขปัญหาและลดเวลาหยุดทํางาน.
7. อุปกรณ์ตัดเชือกประสิทธิภาพสูง
โมดูลตัดใบสองใบเป็นตัวเลือกมีให้บริการในการตัดที่แม่นยํามาก การใช้เทคโนโลยีตัดที่ทันสมัยคุณภาพการตัดที่แม่นยํา.
ตัวอย่างการแสดงแสดงโปรไฟล์เหล็กมุมมาตรฐานและการจัดตั้งรูที่เป็นปกติที่ใช้กันทั่วไปในการผลิตหอไฟฟ้าและผู้ตรวจสอบคุณภาพเพื่อประเมินแม่นยําการแปรรูปโดยตรง, คุณภาพรู, ความสม่ําเสมอของมิติ, และผลประกอบการการประมวลผลโดยรวม, ให้การตรวจสอบที่น่าเชื่อถือของความสามารถของสายการผลิตสําหรับการใช้งานการผลิตจริง.
ในโครงการสายส่งความดันสูงสุด (UHV) ที่หอโอนต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระโครงสร้างที่สําคัญสายการผลิตนี้มีบทบาทสําคัญในการผลิตสมาชิกเหล็กมุม ที่เป็นโครงสร้างรับน้ําหนักหลักของหอคอยมันทําการเจาะและเจาะความแม่นยําสูงบนส่วนประกอบที่ใช้สําหรับร่างกายหอคอย, cross-arms, และการประกอบโครงสร้างที่สําคัญอื่น ๆ, รับประกันตําแหน่งรูที่แม่นยํา,คุณภาพการเชื่อมต่อที่น่าเชื่อถือโดยการเพิ่มความสมบูรณ์แบบของโครงสร้าง ความปลอดภัยในการใช้งาน และความทนทานในระยะยาวอุปกรณ์ให้การสนับสนุนการผลิตที่น่าเชื่อถือ สําหรับโครงการโครงสร้างพื้นฐานการส่งไฟฟ้าที่ทันสมัยและโครงการผลิตหอคอยขนาดใหญ่.
