การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | สูงสุด Punching (dia. х thi.) (มม.): | Φ26х20 |
|---|---|---|---|
| แรงเจาะ (kN): | 1,000/1200 | แรงทำเครื่องหมาย (kN): | 1,000/1200 |
| แรงตัด (kN): | 2200/4300 | สูงสุด ความยาวของว่างเปล่า (M): | 14 |
| สูงสุด ความยาวของเสร็จแล้ว (M): | 12 | ต่อยต่อด้าน: | 3 |
2200/4300KN แรงตัด JNC ซีรีส์ CNC การเจาะเครื่องหมายและเครื่องตัดสําหรับมุม
การนําเสนอสินค้า:

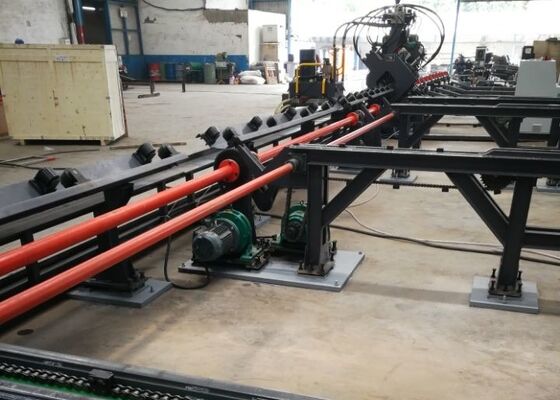

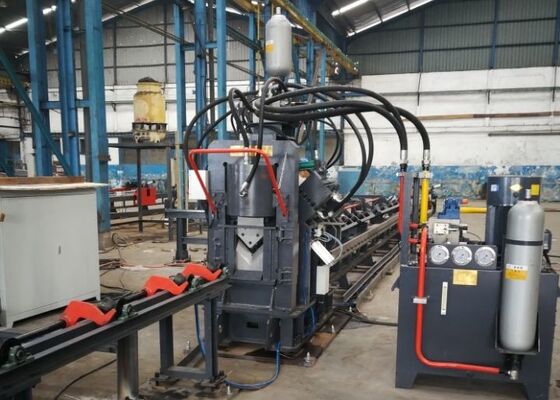

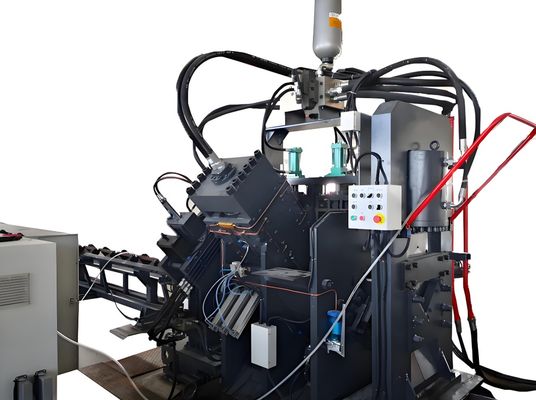

สายการผลิตเหล็กมุม CNC ความเร็วสูงชุด JNC สําหรับการเจาะ ตราและตัดประกอบด้วยหน่วยเจาะหน่วยการเจาะหน่วยการเจาะหน่วยการตัด ระบบขนส่งข้ามเครื่องขนส่งการบรรทุกแบบหมุน, ขนส่งอาหาร, ขนส่งการปล่อย, CNC การเลี้ยงรถ, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, ระบบลม, และส่วนประกอบอื่น ๆ ที่ช่วย.สายการผลิตนี้ถูกพัฒนาโดยเฉพาะสําหรับการประมวลผลอัตโนมัติของเหล็กมุมในการใช้งานการผลิตหอไฟฟ้ากระบวนการทํางานทั้งหมดถูกควบคุมโดย CNC อย่างเต็มที่ ซึ่งให้บริการการดําเนินงานที่ง่าย และทําให้การผลิตแบบอัตโนมัติ, ความละเอียดสูง, ความละเอียดหลายรูปแบบ และขนาดใหญ่
ปริมาตรสินค้า:
| รุ่น | JNC2020 |
| ขนาดมุม (mm) | 50x50x4~ |
| 200x200x20 | |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х20 |
| พลังกระแทก (kN) | 1000/1200 |
| พลังการตรา (kN) | 1000/1200 |
| พลังการตัด (kN) | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 14 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 12 |
| ปังต่อด้าน | 3 |
| กลุ่มตัวอักษรหมาย | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 |
| เครื่องแกน CNC | 3 |
| โหมดการตัด | มีใบสองใบ หรือ มีใบเดียว |
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน |
| ความเร็วในการให้อาหารสูงสุด (m/min) | 80 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม(m) | ประมาณ 32x7x3 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:
1เครื่องเจาะเหล็กมุม CNC มีโมดูลเจาะสองหรือสามตัว ซึ่งแต่ละตัวสามารถติดตั้งกว้างเจาะสามแบบที่แตกต่างกันหน่วยเจาะถูกควบคุมอย่างแม่นยําผ่านการเขียนโปรแกรม CNC (NC) เพื่อปรับตําแหน่งรูอย่างแม่นยํา. ระบบรองรับทั้งรอบและโอวาลรูเจาะ. การให้อาหารความเร็วสูงและเจาะเพิ่มประสิทธิภาพการผลิตอย่างมาก. สําหรับ 50 × 50 × 4 มมมมุมเหล็กความจุในการแปรรูปถึงประมาณ 9~10 ตันต่อการทํางาน 8 ชั่วโมง.
2หน่วยการตราถูกออกแบบด้วยโครงสร้างที่ปิดเต็มที่และแข็งแรงสูง ประกอบด้วย 4 กลุ่มตัวอักษรแบบแคสเก็ตต์ที่สามารถเลือกผ่านการเขียนโปรแกรมนอกจากนี้, มีระบบเครื่องหมายแผ่นหมุนที่มี 10 แถว, ทําให้สามารถเลือกตัวอักษรอัตโนมัติโดยไม่ต้องลงมือ, ปรับปรุงประสิทธิภาพการเครื่องหมายอย่างมาก.
3. หน่วยการตัดใช้การออกแบบการตัดใบเดียวที่มีลักษณะของแรงการตัดสูงและความมั่นคง. การตัดแต่ละการดําเนินงานผลิตขยะวัสดุศูนย์ที่มีพื้นผิวการตัดที่สะอาดและเรียบ.หลังคาใบมีดมีโครงสร้างประตูเปิด ทําให้สามารถเปลี่ยนใบมีดได้อย่างรวดเร็ว ปลอดภัยและสะดวก
4โต๊ะอาหารแนวราบขนสแตนเลสมุมไปยังราคการบรรทุกหมุนที่ขับเคลื่อนโดยการประกอบเครื่องยนต์ลดนี่ทําให้การตั้งของวัสดุที่มั่นคงบนขนส่งอาหารสําหรับการแปรรูปต่อมา.
5. ชิ้นส่วนการทํางานถูก clamped อย่างมั่นคงและขนส่งโดยรถรับประทาน CNC ด้วยความแม่นยําการตั้งตําแหน่งสูงใช้ระบบควบคุมวงจรปิด เพื่อให้การให้อาหารและตําแหน่งที่แม่นยํา.
6. ระบบไฮดรอลิกให้แรงขับเคลื่อนสําหรับการเจาะ, การตราและการตัด. มันพร้อมกับสถานีไฮดรอลิกความเร็วสูงที่บูรณาการกับอุปกรณ์สะสมไฮดรอลิกท่อใช้อุปกรณ์เชื่อมต่อประเภท ferrule เพื่อรับประกันการทํางานที่ไม่หลุดและการบํารุงรักษาง่ายกล่องหุ้มไฮดรอลิกหลักถูกจัดจําหน่ายโดยแบรนด์ที่ได้รับการยอมรับระดับสากล Atos, รับประกันการทํางานของระบบที่มั่นคงและน่าเชื่อถือ
7ระบบความเย็นแบบไฮดรอลิกรองรับการตั้งค่าหลายแบบ รวมถึงการทําความเย็นด้วยน้ํา, การทําความเย็นด้วยอากาศ และการทําความเย็นด้วยน้ํามันลูกค้าสามารถเลือกวิธีการเย็นที่เหมาะสมขึ้นอยู่กับสภาพการทํางานและความต้องการการทํางาน.
8ระบบควบคุมประกอบด้วยคอมพิวเตอร์อุตสาหกรรม, PLC เครื่องควบคุม, มอเตอร์ servo, และอุปกรณ์การตรวจจับภายนอกหลังจากนั้นระบบจะผลิตโปรแกรมการแปรรูปโดยอัตโนมัติ.ยังรองรับ DXF, NC และรูปแบบไฟล์ที่ผลิตโดย CAD อื่น ๆ อินเตอร์เฟส HMI เป็นแบบเข้าใจและเข้าถึงผู้ใช้งาน, ให้ฟังก์ชัน เช่น การแสดงชิ้นงานแบบกราฟฟิก, การเก็บข้อมูลขนาดใหญ่,การมองเห็นตําแหน่ง และการวินิจฉัยสัญญาณสัญญาณผิดพลาด
ตัวอย่างชิ้นงานเหล่านี้เป็นมาตรฐานและฉากการแปรรูปที่ทั่วไปในอุตสาหกรรมหินมุมคุณภาพการแปรรูปและความแม่นยําในการผลิต โดยให้มาตรฐานเชิงปฏิบัติการในการประเมินผลงานของอุปกรณ์และความเหมาะสมกับความต้องการการผลิตเฉพาะเจาะจงโดยสนับสนุนการตัดสินใจที่มีความรู้และพัฒนาจากข้อมูล.
ในงานก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยต้องทนต่อสภาพอากาศที่รุนแรงและภาระโครงสร้างที่หนักอุปกรณ์นี้มีบทบาทสําคัญในการประมวลผลส่วนประกอบเหล็กมุมที่สร้างโครงสร้างหลักของหอโอน. มันทําการเจาะและเจาะประสิทธิภาพสูงบนเหล็กมุมที่ใช้ในตัวหอคอย, แขนข้ามและสมาชิกโครงสร้างที่สําคัญอื่น ๆรับประกันขนาดที่แม่นยําและผลประกอบการร่วมที่น่าเชื่อถือโดยการรักษาความมั่นคงทางโครงสร้างและความสมบูรณ์แบบของหอคอย
