การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |
| เน้น: | BHD ซีรี่ย์ CNC เครื่องเจาะแกน,CNC เครื่องเจาะความเร็วสูง,เครื่องเจาะความเร็วสูงสําหรับแกน |
||

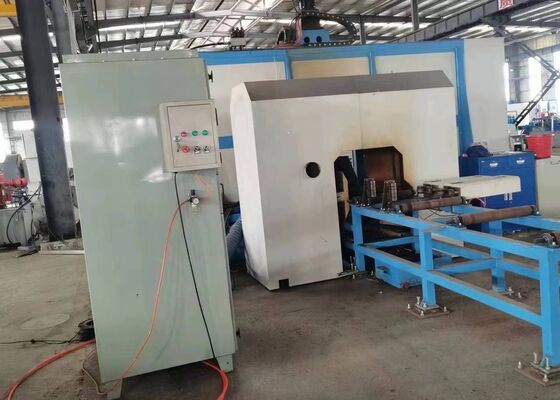

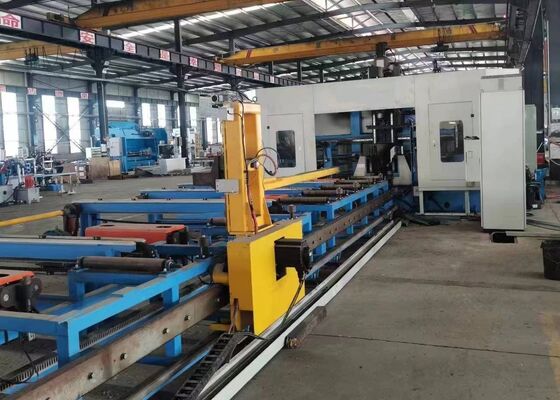

BT40 Spindle Hole Taper เครื่องเจาะ CNC ความเร็วสูงซีรีส์ BHD สำหรับคาน
แนะนำผลิตภัณฑ์: :
เครื่องเจาะซีเอ็นซีเอชบีมได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการเจาะ การต๊าป การมาร์ก และการเขียนที่มีความแม่นยำสูงบนคานเอช เหล็กรางน้ำ เหล็กฉาก และโครงเหล็กโครงสร้างต่างๆ มีการใช้กันอย่างแพร่หลายในการผลิตเหล็กโครงสร้างสำหรับอาคาร โครงสร้างที่จอดรถ เสาส่งสัญญาณ โครงตาข่าย และการใช้งานในการก่อสร้างเหล็กหนักอื่นๆ
1. อุปกรณ์ขุดเจาะประสิทธิภาพสูงโดยเฉพาะที่พัฒนาขึ้นสำหรับอุตสาหกรรมการผลิตเหล็กโครงสร้างโดยเฉพาะ
2. ทำการเจาะสามด้านพร้อมกันบน H-beam และส่วนช่อง ให้ความแม่นยำและความสามารถในการผลิตที่โดดเด่น
3. ติดตั้งแกนควบคุมด้วย CNC เจ็ดแกนเพื่อการป้อนวัสดุ การวางตำแหน่ง และการตัดเฉือนอัตโนมัติเต็มรูปแบบ
4. เข้ากันได้กับรูปแบบไฟล์ AUTOCAD และ DSTV ช่วยให้สามารถจดจำแบบชิ้นงานและสร้างโปรแกรมการตัดเฉือนโดยตรงได้โดยอัตโนมัติ
พารามิเตอร์ผลิตภัณฑ์: :
| แบบอย่าง | BHD1000/3 |
| ช่วงความกว้างของลำแสง H (มม.) | 100~1,000 |
| ช่วงความสูงของลำแสง H (มม.) | 100~500 |
| ช่วงความกว้างของเหล็กช่อง (มม.) | 100~1,000 |
| ช่วงความสูงของเหล็กช่อง (มม.) | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.) | 80 |
| สูงสุด ความยาวชิ้นงาน (ม.) | 12 หรือ 15 (ไม่จำเป็น) |
| จำนวนแกนเจาะ | รวมทั้งหมด 3 สปินเดิล สปินเดิลหนึ่งอันบนยูนิตด้านบน ด้านซ้ายและด้านขวาตามลำดับ |
| เรียวรูแกน | 40 บาท |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | 40 |
| กำลังมอเตอร์แกนหมุน (kW) | 11/15 |
| ความเร็วแกนหมุน (รอบ/นาที) | 100~3000 |
| ความเร็วในการป้อนแกนหมุน (ม./นาที) | 0~10 |
| ความเร็วในการป้อนแกน X (ม./นาที) | 0~20 |
| จำนวนนิตยสารเครื่องมือ | 3 |
| ประเภทนิตยสารเครื่องมือและความจุ | ประเภทแถว 3x4 (ไม่จำเป็น) |
| หน่วยมาร์ก (อุปกรณ์เสริม) | พิมพ์แผ่นดิสก์ 36 ตัวอักษร ขนาดตัวอักษร Φ10มม |
| ระบบซีเอ็นซี | เยอรมัน, ญี่ปุ่น, จีน INVT |
| วิธีการทำความเย็น | การทำความเย็นแบบสเปรย์ การทำความเย็นภายใน + การทำความเย็นภายนอก |
| ขนาดเครื่องโดยรวม (ม.) | ประมาณ 33x5.5x3.5 |
| กำลังทั้งหมด (กิโลวัตต์) | ประมาณ 60 |
| พารามิเตอร์ข้างต้นสามารถปรับและเปลี่ยนแปลงได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:

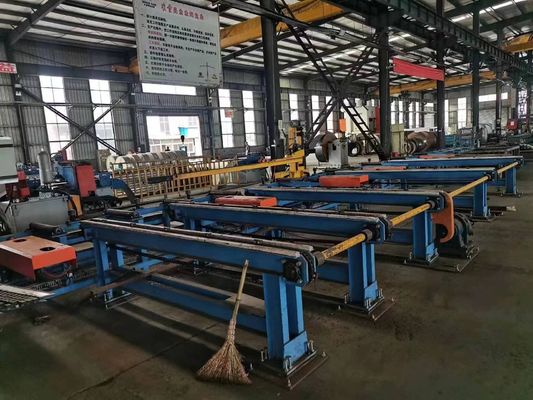

1. ระบบป้อนวัสดุใช้ตัวจับยึดที่ควบคุมด้วย CNC พร้อมตำแหน่งที่ขับเคลื่อนด้วยเซอร์โว ให้ความเร็วในการป้อนที่รวดเร็วและความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยมตลอดกระบวนการตัดเฉือน
2. แกนหมุนที่มีความแม่นยำ BT40 ความเร็วสูงสามตัวได้รับการกำหนดค่าให้ตัดเฉือนทั้งสามหน้าของ H-beam พร้อมกัน สปินเดิลรองรับการเจาะคาร์ไบด์น้ำหล่อเย็นภายในด้วยความเร็วการหมุนสูงสุด 3,000 รอบต่อนาที ทำให้มั่นใจได้ถึงประสิทธิภาพการเจาะที่เหนือกว่า คุณภาพรูที่ดีเยี่ยม และการคายเศษที่มีประสิทธิภาพผ่านสายพานลำเลียงชิปแบบโซ่ในตัว
3. ระบบระบายความร้อนใช้เทคโนโลยีการหล่อลื่นแบบหมอกขั้นสูงที่รองรับการระบายความร้อนทั้งภายในและภายนอก หน่วยสปินเดิลแต่ละชุดมีหัวฉีดสเปรย์ภายนอกอิสระและส่วนต่อประสานระบบจ่ายน้ำหล่อเย็นภายใน ช่วยให้ผู้ปฏิบัติงานสามารถเลือกการทำความเย็นภายใน การทำความเย็นภายนอก หรือการทำงานแบบรวมตามความต้องการในการตัดเฉือนเฉพาะ
4. มีระบบ Automatic Tool Changer (ATC) ซึ่งเป็นอุปกรณ์เสริมสำหรับการเปลี่ยนเครื่องมืออัตโนมัติโดยไม่ต้องใช้คน ช่วยลดเวลาหยุดทำงานและปรับปรุงประสิทธิภาพการผลิตโดยรวมได้อย่างมาก
5. สามารถรวมระบบการทำเครื่องหมายดิสก์ CNC ไฮดรอลิกเสริมได้ ขับเคลื่อนด้วยเซอร์โวมอเตอร์ แผ่นมาร์กจะเลือกอย่างรวดเร็วจากอักขระที่แตกต่างกันสูงสุด 36 ตัว ให้การมาร์กเพื่อระบุตัวตนที่รวดเร็ว แม่นยำ และสม่ำเสมอ
6. ฟังก์ชั่นการเขียนและการแตะอัตโนมัติแทนที่ขั้นตอนการจัดวางแบบแมนนวลแบบเดิม ระบบขีดเขียนทำเครื่องหมายเส้นอ้างอิงการเชื่อมบนหน้าแปลนและแผ่น H-beam ได้อย่างแม่นยำ ในขณะที่ฟังก์ชันการต๊าปจะดำเนินการเจาะรูเกลียวบนส่วนประกอบโครงสร้างโดยตรง ปรับปรุงทั้งประสิทธิภาพการผลิตและความแม่นยำในการตัดเฉือน
7. ในระหว่างการป้อนและการตัดเฉือน การยกชิ้นงาน การวางตำแหน่งด้านข้าง การหนีบ การล็อค และการปล่อยทั้งหมดได้รับการควบคุมด้วยระบบไฮดรอลิก เพื่อให้มั่นใจในการขนถ่ายวัสดุอย่างปลอดภัย ความเสถียรในการปฏิบัติงานที่ยอดเยี่ยม และประสิทธิภาพการตัดเฉือนที่เชื่อถือได้
8. แพลตฟอร์มควบคุมประกอบด้วยคอมพิวเตอร์อุตสาหกรรมที่รวมเข้ากับระบบควบคุม PLC โดยผสมผสานส่วนประกอบระดับพรีเมียมจากผู้ผลิตที่ได้รับการยอมรับในระดับสากล รองรับวิธีการตั้งโปรแกรมหลายวิธี ในขณะที่ข้อมูลการตัดเฉือนที่สร้างโดยไฟล์ AutoCAD, TEKLA Structures, DXF และ DSTV สามารถนำเข้าได้โดยตรง เพื่อปรับปรุงการเขียนโปรแกรมและการจัดการการผลิต
ชิ้นงานสาธิตประกอบด้วยชิ้นงาน H-beam มาตรฐานที่มีความกว้างของหน้าแปลนและความหนาของรางต่างๆ พร้อมด้วยตัวอย่างเหล็กรางที่มีขนาดต่างกัน ซึ่งแสดงให้เห็นประสิทธิภาพการตัดเฉือนของเครื่องจักรอย่างครอบคลุม ตัวอย่างเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงการวางตำแหน่งรูที่แม่นยำ การกรีดเกลียวคุณภาพสูง และผลลัพธ์การมาร์กที่ชัดเจน ช่วยให้ลูกค้าและเจ้าหน้าที่ตรวจสอบสามารถประเมินความแม่นยำในการตัดเฉือนของอุปกรณ์ ความสม่ำเสมอในการประมวลผล และความน่าเชื่อถือในการปฏิบัติงานภายใต้สภาวะการผลิตจริง
เครื่องเจาะ ทำเครื่องหมาย และเครื่องต๊าป CNC เอชบีม CNC ความเร็วสูงถูกนำไปใช้อย่างกว้างขวางในโรงงานผลิตเหล็กโครงสร้าง โครงการวิศวกรรมสะพาน และอุตสาหกรรมการก่อสร้างเหล็กหนักอื่นๆ ภายในโรงงานแปรรูปเหล็ก จะมีการตัดเฉือน H-beam ที่มีความแม่นยำสูงซึ่งใช้สำหรับโครงโครงสร้างและระบบรองรับ เพื่อให้มั่นใจในการประกอบที่แม่นยำและประสิทธิภาพโครงสร้างที่เชื่อถือได้ ในการก่อสร้างสะพาน อุปกรณ์ดังกล่าวให้การเจาะและการต๊าปที่แม่นยำสำหรับส่วนประกอบเอชบีม เพิ่มความสมบูรณ์ของโครงสร้างและความสามารถในการรับน้ำหนักในระยะยาว เมื่อรวมประสิทธิภาพการตัดเฉือนที่ยอดเยี่ยมเข้ากับประสิทธิภาพการทำงานที่เชื่อถือได้ เครื่องจักรจะให้การสนับสนุนด้านเทคนิคที่แข็งแกร่งสำหรับโครงการโครงสร้างพื้นฐานขนาดใหญ่ ในขณะเดียวกันก็มีส่วนช่วยปรับปรุงประสิทธิภาพการผลิต คุณภาพการผลิต และความสำเร็จของโครงการตรงเวลา
