การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม （มม.): | ∟40× 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 10 |
| สูงสุด Punching (dia. х thi.) (มม.): | φ26× 12 （วัสดุ： Q345 510N/mm2) | ต่อยต่อด้าน: | 2 |
| แรงเจาะ (kN): | 630 | แรงทำเครื่องหมาย (kN): | 630 |
| แรงตัด (kN): | 1800 | ||
| เน้น: | สายเครื่องเจาะมุม Cnc,ทำเครื่องหมายตัดสายเจาะมุม Cnc,ทำเครื่องหมายตัดเครื่องเจาะมุม Cnc |
||

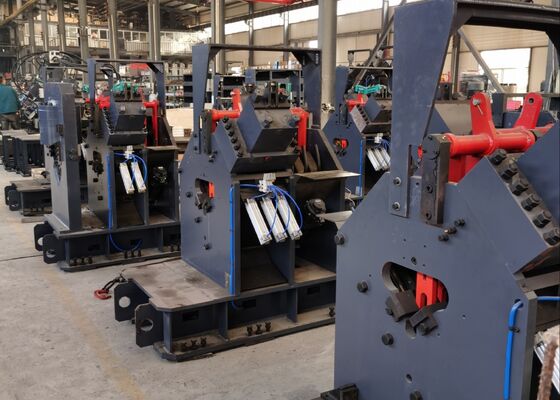

ด้วยการกําหนดการตัดฟังก์ชัน CNC มุม Punching Machine Line ใช้สําหรับการสื่อสารพลังงานหอคอย
สาขาอุตสาหกรรมที่ใช้:
เครื่องนี้เป็นอุปกรณ์เฉพาะเจาะจงที่ออกแบบมาเพื่อดําเนินการเจาะเหล็กมุม การตราและการตัดมันได้รับการปรับปรุงโดยเฉพาะเจาะจงเพื่อตอบสนองความต้องการการประมวลผลหลักของอุตสาหกรรมหินมุม, รับประกันการจัดการที่แม่นยําและมีประสิทธิภาพขององค์ประกอบเหล็กมุมที่สําคัญในการผลิตหอคอย
รายละเอียด:
| หน้าที่ | การเจาะ, การตรา, การตัด |
| ขนาดมุม ((มม) | 40 × 40 × 3 140 × 140 × 12 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 10 |
| ขนาดสูงสุด การเจาะ (ขนาด x ความหนา) (mm) | Φ26×12 ((วัสดุ:Q345 510N/mm2) |
| ปังต่อด้าน | 2 |
| พลังกระแทก (kN) | 630 |
| พลังการตรา (kN) | 630 |
|
พลังการตัด (kN) |
1800 |
| กลุ่มตัวอักษรการตรา | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดของตัวอักษร (mm) | 14 × 10 × 19 |
| โหมดการตัด | การตัดมีดเดียว |
| เครื่องแกน CNC | 3 |
| ความเร็วของมุมอาหาร (m/min) | 80 |
| วิธีการเย็นของระบบไฮดรอลิก | การเย็นด้วยน้ํา |
| ความแม่นยําในการแปรรูป | ความสอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | การใส่ข้อมูลผ่านคีย์บอร์ดและอินเตอร์เฟซ USB |
| ขนาด ((mm) | 28000 × 6500 × 2200 |
สารประกอบของผลิตภัณฑ์:

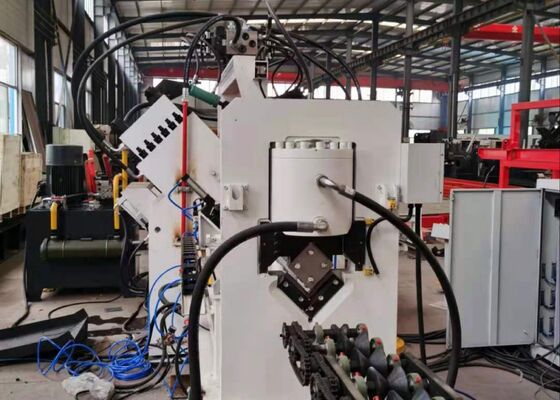

อุปกรณ์ส่วนใหญ่ประกอบด้วยระบบขนส่งขั้ว, ยูนิตการบรรทุกหมุน, เครื่องขนส่งอาหารวัสดุ, คาร์รี่อาหาร CNC, โมดูลการเจาะ, โมดูลการตรา, โมดูลการตัดเครื่องขนส่งการปล่อยรวมถึงระบบไฮดรอลิก ระบบควบคุมไฟฟ้า ระบบปนูเมติก และชุดช่วยอื่นๆ
ลักษณะสินค้า:
1อุปกรณ์รวมเทคโนโลยีการควบคุม CNC ที่มีความก้าวหน้ากับการให้อาหาร servo-driven, รับประกันประสิทธิภาพการผลิตที่โดดเด่นและแม่นยําการแปรรูปที่สูงอย่างต่อเนื่องเครื่องปนูเมติก, และส่วนประกอบไฟฟ้าถูกจัดจําหน่ายโดยแบรนด์ที่มีชื่อเสียงระดับนานาชาติ, ให้ความน่าเชื่อถือที่ดีกว่า, ความทนทาน, และความมั่นคงในการทํางานในระยะยาว.
2. การติดตั้งสามประกอบ Punch-and-die บนแต่ละด้านของเครื่อง, ทําให้สามารถรองรับสามกว้าง Punch ที่แตกต่างกันในขณะเดียวกัน.การเคลื่อนไหวของชุดเจาะเป็นสynchronously เพื่อปรับตําแหน่งมาตรฐานการเจาะโดยอัตโนมัติ, ปรับปรุงความยืดหยุ่นในการแปรรูปและประสิทธิภาพการผลิต
3คอมพิวเตอร์อุตสาหกรรมมีอินเตอร์เฟซมนุษย์-เครื่องมือสองภาษาภาษาจีน-อังกฤษ ที่ให้บริการการทํางานแบบเข้าใจและแสดงภาพของชิ้นงานในเวลาจริงการเขียนโปรแกรมถูกทําให้เรียบง่ายด้วยการเข้ากันได้โดยตรงกับข้อมูลที่ผลิตโดยโปรแกรม CAD nesting และ lofting.ผู้ประกอบการเพียงแค่ต้องใส่ขนาดของชิ้นงาน, กว้างรู, พิกัดอ้างอิง, และปริมาณการผลิตเพื่อผลิตโปรแกรมการแปรรูปโดยอัตโนมัติ
4คารถอาหาร CNC ถูกขับเคลื่อนโดยเครื่องยนต์ servo ความแม่นยําและรวมตัวโคเดอร์ photoelectric สําหรับการตอบสนองตําแหน่งต่อเนื่องระบบควบคุมวงจรปิด รับประกันตําแหน่งแม่นยําสูง, ผลงานการให้อาหารที่มั่นคง และคุณภาพการแปรรูปที่สม่ําเสมอตลอดกระบวนการผลิต
5. การเจาะ, การตราและการตัดปฏิบัติการเป็นอัตโนมัติอย่างสมบูรณ์แบบ. องค์ประกอบเหล็กมุมเสร็จถูกปล่อยโดยอัตโนมัติโดยกลไกหมุนเวียนปนูเมติก, ลดการทํางานด้วยมือลดความเข้มข้นในการทํางานและเพิ่มประสิทธิภาพการผลิตอย่างสําคัญ
6ระบบควบคุมประกอบด้วยคอมพิวเตอร์อุตสาหกรรม เครื่องควบคุม CNC, หน่วยขับเคลื่อน servo, เครื่องควบคุม PLC และอุปกรณ์ตรวจจับภายนอกการดําเนินงานการแปรรูปเริ่มต้นโดยเพียงแค่การใส่ปารามิเตอร์ของชิ้นงานที่ต้องการนอกจากนี้ โปรแกรมการแปรรูปสามารถเก็บเก็บ, ถอน, แสดง, และส่งตามหมายเลขการระบุชิ้นงาน, ทําให้กําหนดการผลิตและการจัดการที่มีประสิทธิภาพ
7โมดูลเครื่องหมายใช้โครงสร้างกรอบที่ปิดเต็ม ซึ่งให้ความแข็งแรงและความมั่นคงทางโครงสร้างที่พิเศษสี่ตัวอักษร คาเซ็ตประกอบการติดตั้งบนหัวการตราและถูกเลือกโดยอัตโนมัติผ่านการควบคุมโปรแกรม. ตําแหน่งมาตรฐานการตราสามารถตั้งค่าได้อย่างอิสระเพื่อตอบสนองความต้องการการประมวลผลที่แตกต่างกันขณะที่รถขนส่ง CNC ที่ปรับปรุงขึ้นและกลไกการปัดที่เสริมสร้างให้ความแข็งแกร่งของโครงสร้างเพิ่มขึ้น, ความมั่นคงในการทํางานและความน่าเชื่อถือในการแปรรูป

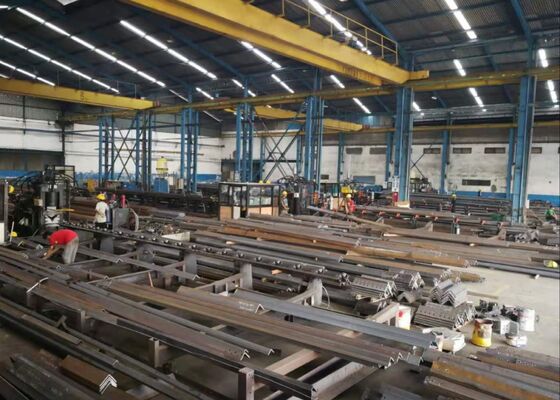

ชิ้นส่วนการประกอบการแสดงเหล่านี้เป็นตัวแทนของรายละเอียดเฉพาะเจาะจงและการใช้งานการแปรรูปทั่วไปในอุตสาหกรรมการผลิตหอคอยเหล็กมุมและผู้ตรวจสอบที่มีวิธีการที่ใช้ในการประเมินความแม่นยําของเครื่องจักร, คุณภาพการแปรรูปและการผลิต เป็นมาตรฐานที่น่าเชื่อถือในการประเมินผลงานของอุปกรณ์และความเหมาะสมสําหรับการใช้งานการผลิตเฉพาะเจาะจง
ในโครงการส่งไฟฟ้าความดันสูงสุด (UHV) ที่หอรับส่งกําลังไฟฟ้าถูกเผชิญกับสภาพแวดล้อมที่รุนแรงและภาระโครงสร้างที่สําคัญอุปกรณ์นี้มีบทบาทที่จําเป็นในการแปรรูปสมาชิกสแตนเลสมุมที่ประกอบโครงสร้างบรรทุกภาระหลักของหอคอยมันทําการเจาะและเจาะอย่างแม่นยําสูงบนส่วนประกอบเหล็กมุมที่ใช้ในร่างหอคอย, cross-arms และสมาชิกโครงสร้างที่สําคัญอื่น ๆรับประกันความแม่นยําของมิติที่แม่นยํา และผลประกอบการที่น่าเชื่อถือผลลัพธ์คืออุปกรณ์มีส่วนร่วมที่สําคัญต่อความสมบูรณ์แบบของโครงสร้าง ความปลอดภัยในการใช้งานและความน่าเชื่อถือในการใช้งานระยะยาวของหอรับส่งตลอดอายุการใช้งานของพวกเขา.
