รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | สูงสุด Punching (dia. х thi.) (มม.): | Φ26х20 |
|---|---|---|---|
| แรงเจาะ (kN): | 1,000/1200 | แรงทำเครื่องหมาย (kN): | 1,000/1200 |
| แรงตัด (kN): | 2200/4300 | สูงสุด ความยาวของว่างเปล่า (M): | 14 |
| สูงสุด ความยาวของเสร็จแล้ว (M): | 12 | ต่อยต่อด้าน: | 3 |
| เน้น: | แพวเวอร์ทาวเวอร์ CNC Angle Line,CNC Angle Punching Shearing Machine,CNC Angle Machine With Trolley เครื่องตัดมุม CNC ด้วยรถขนส่ง |
||
เครื่องจักรพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลม
การนําเสนอสินค้า:

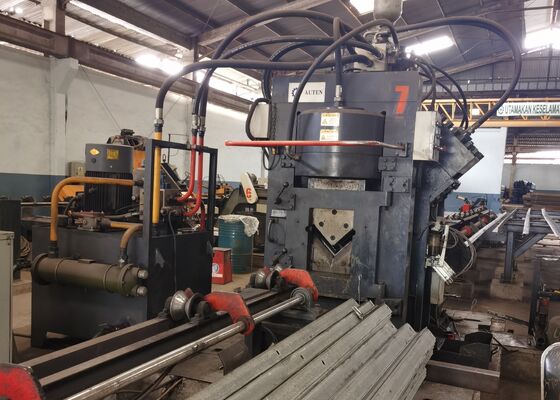

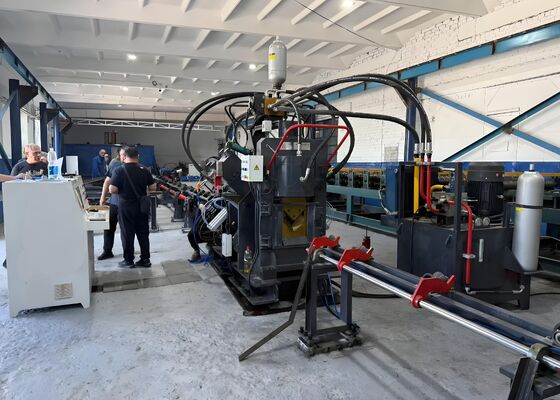

สายการผลิตเหล็กมุม CNC ความเร็วสูง JNC รวมหน้าที่เจาะ, การตรา, และการตัด, และประกอบด้วยหน่วยเจาะ, หน่วยการตรา, หน่วยตัด, ระบบขนส่งข้าม,ระบบขนส่งหมุน, ขนส่งใน, ขนส่งออก, คันขนส่ง CNC, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, ระบบลมอากาศ, และส่วนประกอบอื่น ๆ ที่ช่วย.โดยเฉพาะเจาะจงสําหรับการประมวลผลอัตโนมัติของเหล็กมุมที่ใช้ในการผลิตหอไฟฟ้า, กระแสการทํางานการผลิตทั้งหมดถูกบริหารโดยกลางผ่านระบบควบคุม CNC อุปกรณ์มีการทํางานที่เข้าใจง่ายและสนับสนุนอัตโนมัติอย่างเต็มที่, ความละเอียดสูง,และการผลิตชุดขององค์ประกอบเหล็กมุม.
ปริมาตรสินค้า:
| รุ่น | JNC2020 |
| ขนาดมุม (mm) | 50x50x4~200x200x20 |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х20 |
| พลังกระแทก (kN) | 1000/1200 |
| พลังการตรา (kN) | 1000/1200 |
| พลังการตัด (kN) | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 14 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 12 |
| ปังต่อด้าน | 3 |
| กลุ่มตัวอักษรหมาย | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 |
| เครื่องแกน CNC | 3 |
| โหมดการตัด | มีใบสองใบ หรือ มีใบเดียว |
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน |
| ความเร็วในการให้อาหารสูงสุด (m/min) | 80 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| โดยรวมขนาด(m) | ประมาณ 32x7x3 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:

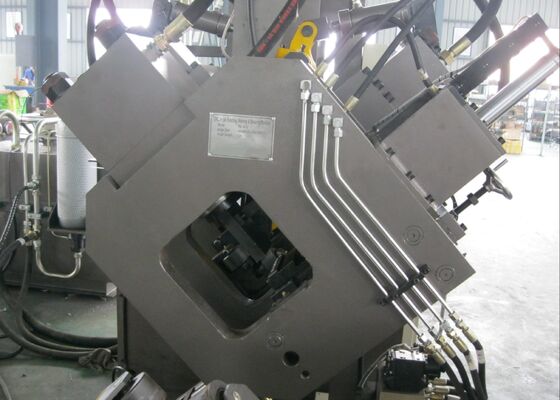

1. เครื่องเจาะเหล็กมุม CNC ได้รับการปรับแต่งด้วยสถานีเจาะสองถึงสามสถานี, แต่ละหน่วยรองรับสามรายการเจาะความกว้างแตกต่างกันหน่วยการเจาะทั้งหมดใช้โปรแกรมที่ควบคุมโดย CNC ให้มั่นคงและแม่นยําในการตั้งตําแหน่งระหว่างกระบวนการเจาะระบบสามารถประมวลผลทั้งวงกลมและยาว (slotted) หลุม, ตอบสนองความต้องการการใช้งานที่หลากหลาย อุปกรณ์พร้อมกับการให้อาหารความเร็วสูงและเทคโนโลยีการเจาะเครื่องจะเพิ่มประสิทธิภาพการผลิตได้อย่างมากเมื่อแปรรูปเหล็กมุม 50 × 50 × 4 มิลลิเมตร ผลิตต่อวันสามารถถึงประมาณ 9 หมื่น 10 ตันภายในการทํางาน 8 ชั่วโมง
2.หน่วยการตราของเครื่องแปรรูปเหล็กมุม CNC ถูกติดตั้งบนโครงสร้างกรอบความแข็งแรงสูง, เสาอ่อนอัตโนมัติการสลับและการปรับตําแหน่งตัวอักษรระยะเต็มนอกจากนี้ยังมีการนํามาใช้กลไกเครื่องหมายหมุนหมุนหมุน 10 ตําแหน่ง, ทําให้การเลือกตัวอักษรเป็นระบบอัตโนมัติโดยสิ้นเชิงโดยไม่ต้องการลงมือซึ่งช่วยเพิ่มประสิทธิภาพการติดป้ายและผลผลิตภาพรวมได้มาก.
3หน่วยตัดเหล็กมุม CNC ใช้การออกแบบตัดใบเดียวที่มีความสามารถในการตัดที่ดีกระบวนการตัดประกันการสูญเสียวัสดุศูนย์ขณะที่ให้ผิวตัดเรียบและความแม่นยําขนาดสูงองค์ประกอบใบมีดมีโครงสร้างประตูที่เปิดให้เข้าถึง ทําให้สามารถเปลี่ยนใบมีดได้อย่างปลอดภัย สะดวกสบาย และรวดเร็ว รวมถึงการดําเนินงานบํารุงรักษาประจํา
4. ระบบขนส่งขั้วถูกขับเคลื่อนโดยเครื่องยนต์และกลไกการส่งเกียร์, รับประกันการโอนที่น่าเชื่อถือของชิ้นงานเหล็กมุมไปยังกรอบขนส่งหมุนการปรับแต่งนี้รับประกันตําแหน่งที่มั่นคงบนขนส่งอาหารและสนับสนุนต่อเนื่อง, การประมวลผลแบบไม่หยุดยั้ง
5ชิ้นส่วนการทํางานถูกจับไว้อย่างมั่นคงและขนส่งโดยแม่นยําโดยรถขนส่งอาหาร CNC, รับประกันตําแหน่งแม่นยําตลอดวงจรการแปรรูปทั้งหมดรถขนอาหารถูกขับเคลื่อนโดยมอเตอร์ servo ที่มีประสิทธิภาพสูงและบูรณาการกับระบบการตอบสนอง encoder photoelectric, สร้างสถาปัตยกรรมการควบคุมวงจรปิดอย่างสมบูรณ์แบบ สําหรับการให้อาหารและการตั้งตําแหน่งอย่างแม่นยํา
6. ระบบเจาะและเครื่องหมายเหล็กมุม CNC ถูกขับเคลื่อนโดยระบบพลังงานไฮดรอลิกเพื่อดําเนินการเจาะ, การทําเครื่องหมายและการตัดมันพร้อมกับหน่วยพลังงานไฮดรอลิกที่มีประสิทธิภาพสูงรวมกับอุปกรณ์สะสมพลังงานท่อหลอดไฮดรอลิกทั้งหมดใช้เครื่องเชื่อมแบบฟอร์รูล (ferrule) รับประกันผลการปิดที่ดีและรักษาความสะดวกคอร์ฮิดรอลิกมอนลิโปด์บล็อกถูกจัดจําหน่ายโดยแบรนด์ที่ได้รับความนิยมระดับสากล Atos, รับประกันการทํางานที่มั่นคงและความน่าเชื่อถือของระบบในระยะยาว
7หน่วยพลังงานไฮดรอลิกรองรับการปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงลูกค้าสามารถเลือกวิธีการเย็นที่เหมาะสมที่สุดตามสภาพแวดล้อมการผลิตจริงและความต้องการในการใช้งาน.
8ระบบควบคุมหลักประกอบด้วยคอมพิวเตอร์อุตสาหกรรม, PLC เครื่องควบคุม, หน่วยการขับเคลื่อน servo, สวิทช์เซนเซอร์ภายนอก, และส่วนประกอบสําคัญอื่น ๆ.ระบบผลิตโปรแกรมการแปรรูปที่ต้องการโดยอัตโนมัติ. มันรองรับรูปแบบไฟล์ CAD มาตรฐาน เช่น DXF และรหัส NC คอมพิวเตอร์อุตสาหกรรมมีอินเตอร์เฟซ HMI ที่เข้าใจง่าย ทําให้การทํางานที่สะดวกต่อผู้ใช้และการติดตามกระบวนการในเวลาจริง.ระบบนี้รวมโมดูลฟังก์ชันหลายอย่าง รวมถึงการจีบภาพชิ้นงานแบบกราฟิก การจัดการข้อมูลชุด การแสดงสถานะการตั้งตําแหน่ง และฟังก์ชันเตือนความผิดพลาดอัตโนมัติ
ตัวอย่างชิ้นงานที่แปรรูปตรงกับมาตรฐานประจําอุตสาหกรรมและความต้องการทั่วไปของภาคการผลิตหอคอยเหล็กมุมการแสดงความแม่นยําในการแปรรูปของอุปกรณ์, คุณภาพการแปรรูปและศักยภาพการผลิต ตัวอย่างเหล่านี้เป็นตัวอ้างอิงที่น่าเชื่อถือในการประเมินผลงานของเครื่องจักรและการปรับปรุงการผลิตช่วยลูกค้าในการตัดสินใจลงทุนอย่างมีสาระและเป็นเป้าหมาย.
ในการก่อสร้างระบบส่งไฟฟ้าความดันสูงสุด (UHV) หอคอยส่งไฟฟ้าต้องทนต่อสภาพแวดล้อมที่รุนแรงและความเครียดทางกลที่สําคัญอุปกรณ์การแปรรูประดับอุตสาหกรรมนี้เป็นระบบการผลิตที่สําคัญสําหรับการผลิตส่วนประกอบเหล็กมุมที่ใช้ในโครงสร้างหอคอยหลักบริการแก้ไขการแปรรูปที่มีประสิทธิภาพสูงและมีความแม่นยําสําหรับโครงการผลิตหอส่ง UHV
