รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดการประมวลผลมุม (มม.): | L63x5~L360x35 | ความเร็วในการป้อน (มม./นาที): | 100~700 |
|---|---|---|---|
| ความยาวการแปรรูป (mm): | ขั้นต่ำ 350 | จำนวน ของแกนหมุน: | 2 |
| จำนวน ของมอเตอร์ป้อนอาหาร: | 2 | การหมุนของสปินเดิล (รอบ/นาที): | 100~400 |
| ความดันกระบอกสูบ (kN): | 60 | ขนาดโดยรวม(ม.): | ประมาณ 2.5x2.5x2 |
| เน้น: | เครื่องบดมุม CNC Tower,เครื่องบดมุม CNC Steel Profile Machine,เครื่องบดรากมุม CNC |
||

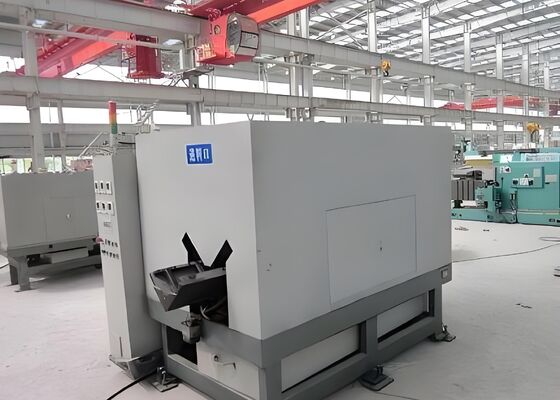

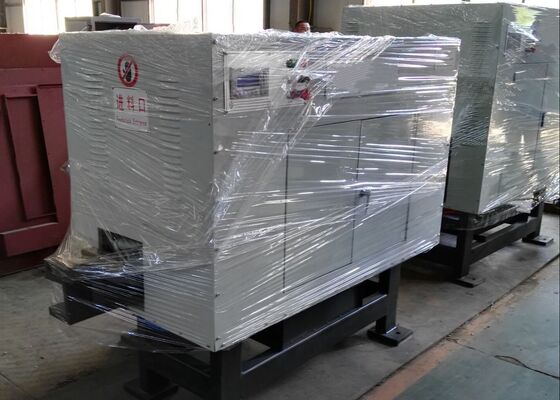

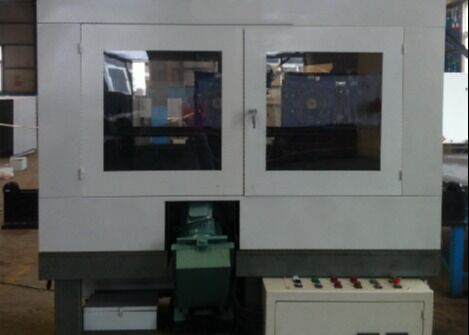

เครื่องกัดรากโปรไฟล์เหล็กมุม CNC รุ่น GQ360 สำหรับหอสื่อสารกำลัง
อุตสาหกรรมการประยุกต์ใช้:
ส่วนใหญ่ใช้ในการประมวลผลส่วนโค้งด้านในของเหล็กมุม
พารามิเตอร์ผลิตภัณฑ์:
| แบบอย่าง | GQ360 |
| ขนาดการประมวลผลมุม (มม.) | L63x5~L360x35 |
| ความเร็วในการป้อน (มม./นาที) | 100~700 |
| ความยาวการประมวลผล (มม.) | ขั้นต่ำ 350 |
| จำนวน ของแกนหมุน | 2 |
| จำนวน ของมอเตอร์ป้อนอาหาร | 2 |
| การหมุนของสปินเดิล (รอบ/นาที) | 100~400 |
| ความดันกระบอกสูบ (kN) | 60 |
| น้ำหนัก (ตัน) | ประมาณ 3 |
| ขนาดโดยรวม(ม.) | ประมาณ 2.5x2.5x2 |
กระบวนการชิ้นงาน
1. ใส่เหล็กฉากเข้าไปในเครื่อง
2. ในโหมดอัตโนมัติ กดปุ่มเริ่มรอบ; ระบบจะทำงานอัตโนมัติ
3. มุมที่มีข้อกำหนดเดียวกันสามารถประมวลผลได้อย่างต่อเนื่อง
คำแนะนำและลักษณะการใช้อุปกรณ์
1. อุปกรณ์ใช้เทคโนโลยีการกัดด้วยความเร็วสูงสำหรับการเจียรมุมทั้งด้านหลังและมุมราก
2. ปรับปรุงประสิทธิภาพการทำความสะอาดรากอย่างมาก โดยให้ประสิทธิภาพมากกว่าเครื่องไสแบบดั้งเดิมถึงสิบเท่า
3. ใช้งานง่าย ต้องใช้ทักษะผู้ปฏิบัติงานน้อยที่สุด
4. ลดความเข้มของแรงงานลงอย่างมากผ่านระบบอัตโนมัติในระดับสูง ทำให้สามารถป้อนมุมได้อย่างต่อเนื่องระหว่างการทำงาน
5. แตกต่างจากเครื่องไสทั่วไปที่ถูกจำกัดด้วยความยาวของการประมวลผล เครื่องนี้ให้ความยืดหยุ่นในการดำเนินงานที่เพิ่มขึ้น โดยไม่จำเป็นต้องใช้อุปกรณ์จับยึด ทำให้ขั้นตอนการทำงานคล่องตัวและปรับปรุงประสิทธิภาพ
6. ออกแบบมาเพื่อการใช้งานที่เป็นมิตรต่อผู้ใช้ การปรับที่ยืดหยุ่น และประสิทธิภาพที่เชื่อถือได้และมีเสถียรภาพ
การกำหนดค่า:
1. ระบบป้อนอาหารต่อเนื่องขับเคลื่อนด้วยมอเตอร์เกียร์ ซึ่งช่วยปรับปรุงประสิทธิภาพการดำเนินงานได้อย่างมาก
2. อุปกรณ์ไฟฟ้าจัดหาโดย Schneider และ Omron รับประกันคุณภาพและประสิทธิภาพการทำงานที่มั่นคง
3. เครื่องจักรมีแกนหมุนคู่ช่วยลดภาระการตัดของเครื่องมือแต่ละชิ้น จึงช่วยยืดอายุการใช้งานของเครื่องมือ
4. สปินเดิลหลักขับเคลื่อนด้วยมอเตอร์ขนาด 3 kW สองตัว และรวมระบบขับเคลื่อนด้วยสายพานซิงโครนัสเพื่อลดการสั่นสะเทือน ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงและเชื่อถือได้
5. มีระบบระบายความร้อนของไหลตัดเพื่อยืดอายุการใช้งานของเครื่องมือตัด
เครื่องจักรนี้ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการกัดมุมหลัง ช่วยให้สามารถแปรรูปส่วนประกอบเหล็กฉากได้อย่างแม่นยำและมีประสิทธิภาพ มันผลิตชิ้นส่วนสำเร็จรูปที่มีพื้นผิวเรียบ ขนาดที่แม่นยำ และโปรไฟล์ขอบที่กำหนดไว้อย่างดี ทำให้เหมาะสำหรับการประกอบโครงสร้างและการใช้งานทางอุตสาหกรรม ส่วนประกอบตัวอย่างที่ประมวลผลด้วยอุปกรณ์นี้แสดงให้เห็นถึงความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม คุณภาพที่สม่ำเสมอ และความสามารถในการจัดการโปรไฟล์การกัดย้อนที่ซับซ้อน ซึ่งเป็นเกณฑ์มาตรฐานที่ชัดเจนสำหรับการประเมินประสิทธิภาพของเครื่องจักรและความเหมาะสมในการผลิต
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งอาคารจะต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระทางโครงสร้างที่สำคัญ เครื่องจักรนี้มีบทบาทสำคัญในการผลิตส่วนประกอบเหล็กฉากสำหรับโครงทาวเวอร์ ทำการเจาะและเจาะเหล็กฉากที่ใช้ในตัวหอคอย แขนกางเขน และองค์ประกอบโครงสร้างที่สำคัญอื่นๆ ได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความแม่นยำของมิติและการเชื่อมต่อที่ปลอดภัย สิ่งนี้มีส่วนโดยตรงต่อความแข็งแกร่งโดยรวม ความเสถียร และความน่าเชื่อถือในระยะยาวของเสาส่งสัญญาณ
