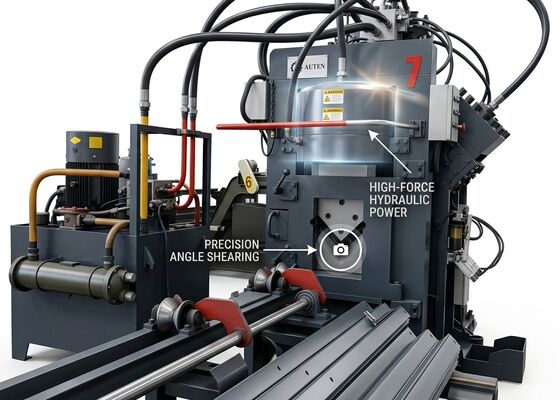

วิธีการปรับปรุงอากาศหลายแบบ CNC Angle Steel Processing Line With Punching Shearing Marking Functions
การนําเสนอสินค้า:
สายการผลิตเหล็กมุม CNC ความเร็วสูงชุด JNC รวมการเจาะ การตราและการตัด ประกอบด้วยหน่วยเจาะหน่วยการตราหน่วยการตัดระบบขนส่งหมุน, ขนส่งอาหาร, ขนส่งการปล่อย, คันขนส่งอาหาร CNC, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, ระบบลม, และส่วนประกอบอื่น ๆ ที่ช่วย.เครื่องยนต์ที่ใช้ในเครื่องยนต์, กระแสการทํางานการผลิตทั้งหมดถูกควบคุมโดยกลางผ่านระบบควบคุม CNC อุปกรณ์นี้ให้บริการที่สะดวกต่อผู้ใช้และสามารถอัตโนมัติเต็มที่, ความละเอียดสูง,และการผลิตชุดขององค์ประกอบเหล็กมุม.
ปริมาตรสินค้า:
| รุ่น | JNC2020 |
| ขนาดมุม (mm) | 50x50x4~200x200x20 |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х20 |
| พลังกระแทก (kN) | 1000/1200 |
| พลังการตรา (kN) | 1000/1200 |
| พลังการตัด (kN) | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 14 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 12 |
| ปังต่อด้าน | 3 |
| กลุ่มตัวอักษรหมาย | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 |
| เครื่องแกน CNC | 3 |
| โหมดการตัด | มีใบสองใบ หรือ มีใบเดียว |
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน |
| ความเร็วในการให้อาหารสูงสุด (m/min) | 80 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| โดยรวมขนาด(m) | ประมาณ 32x7x3 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:
1เครื่องเจาะเหล็กมุม CNC มีสถานีเจาะสองถึงสามสถานี แต่ละสถานีสามารถรองรับสามรายการเฉพาะเจาะจงของกว้างสถานีเจาะทั้งหมดใช้การควบคุมที่สามารถเขียนโปรแกรมได้โดย CNC ให้แน่ใจว่าการตั้งตําแหน่งที่ตรงและแม่นยําตลอดกระบวนการเจาะ. เครื่องสามารถประมวลผลทั้งรูกลมและรูสล็อต เพื่อตอบสนองความต้องการในการทํางานที่หลากหลายอุปกรณ์สามารถเพิ่มประสิทธิภาพการผลิตได้อย่างมากเมื่อแปรรูปเหล็กมุม 50 × 50 × 4 มิลลิเมตร ผลิตต่อวันสามารถถึง 9 ถึง 10 ตันในช่วงการทํางาน 8 ชั่วโมง
2. โมดูลการตราของเครื่องแปรรูปเหล็กมุม CNC ถูกติดตั้งบนโครงสร้างกรอบบูรณาการความแข็งแรงสูงทําให้สามารถเปลี่ยนตัวอักษรโดยอัตโนมัติโดยใช้โปรแกรม และปรับตําแหน่งตัวอักษรได้เต็มระยะนอกจากนี้ อุปกรณ์มีกลไกการทําเครื่องหมายหมุนหมุน 10 สถานที่ ทําให้การเลือกตัวอักษรเป็นระบบอัตโนมัติโดยสิ้นเชิง โดยไม่ต้องใช้มือส่งผลให้การทําเครื่องหมายมีประสิทธิภาพและผลผลิตภาพรวมมากขึ้น.
3หน่วยตัดเหล็กมุม CNC ใช้การปรับปรุงการตัดใบเดียวที่มีประสิทธิภาพการตัดที่เหนือกว่ากระบวนการตัดบรรลุการสูญเสียวัสดุศูนย์ขณะที่ให้ผิวเรียบและความแม่นยําขนาดสูงกลมเลื่อยถูกออกแบบด้วยโครงสร้างประตูเปิดเข้า ทําให้สะดวกสบายและเร็วในการเปลี่ยนเลื่อยและบํารุงรักษาประจํา
4. แพลตฟอร์มขนส่งด้านข้ามใช้ระบบขับเคลื่อนมอเตอร์และกล่องเกียร์เพื่อโอนชิ้นงานเหล็กมุมอย่างน่าเชื่อถือไปยังกรอบขนส่งหมุนการออกแบบนี้ทําให้การวางของชิ้นงานที่มั่นคงบนขนส่งอาหารและรับประกันต่อเนื่อง, การดําเนินงานที่ไม่หยุดยั้งของกระบวนการการผลิตในลําดับล่าง
5. ชิ้นส่วนการทํางานถูกจับไว้อย่างมั่นคงและนําโดยแม่นยําโดยรถรับประทาน CNC เพื่อรักษาตําแหน่งที่แม่นยําตลอดกระบวนการแปรรูปทั้งหมดรถขนส่งอาหารถูกขับเคลื่อนโดยมอเตอร์ servo ที่มีประสิทธิภาพสูงและรวมระบบการตอบสนอง photoelectric encoder, สร้างระบบควบคุมวงจรปิดอย่างสมบูรณ์ เพื่อให้แน่ใจว่าการให้อาหารและตําแหน่งมีความแม่นยําสูง
6. เครื่องเจาะและเครื่องหมายเหล็กมุม CNC ใช้ระบบขับเคลื่อนไฮดรอลิกในการดําเนินการเจาะ, การเจาะและการตัดมันพร้อมกับหน่วยพลังงานไฮดรอลิกที่มีประสิทธิภาพสูง ที่รวมกับอุปกรณ์สะสมพลังงานสายไฮดรอลิกทุกสายมีเครื่องเชื่อมแบบฟอร์รูล ให้การปิดที่น่าเชื่อถือ และการแยกออกที่สะดวกสบายสําหรับการบํารุงรักษาและการเปลี่ยนคอร์ฮิดรอลิกมอนลิโปลด์บล็อกถูกจัดจําหน่ายโดยแบรนด์ที่ได้รับการยอมรับระดับสากล Atos, รับประกันการทํางานที่มั่นคงและความน่าเชื่อถือในระยะยาวของระบบไฮดรอลิก
7หน่วยพลังงานไฮดรอลิกรองรับวิธีการเย็นหลายวิธี, รวมถึงการเย็นน้ํา, การเย็นอากาศ, และการเย็นเครื่องเย็นน้ํามันลูกค้าสามารถเลือกคําตอบในการเย็นที่เหมาะสมที่สุด โดยพิจารณาจากสภาพการผลิตจริงในสถานที่และความต้องการในการใช้งาน.
8ระบบควบคุมหลักประกอบด้วยคอมพิวเตอร์อุตสาหกรรม, เครื่องควบคุม PLC, หน่วยการขับเคลื่อน servo, สวิทช์เซ็นเซอร์ภายนอก, และส่วนประกอบที่จําเป็นอื่น ๆ.ระบบผลิตโปรแกรมการแปรรูปที่ตรงกันเอง. มันสนับสนุนรูปแบบไฟล์ที่ใช้กันทั่วไป, รวมถึง DXF และ NC ส่งออกจากโปรแกรมการออกแบบ CAD. คอมพิวเตอร์อุตสาหกรรมมีอินเตอร์เฟซมนุษย์-เครื่องมือที่สะดวกต่อผู้ใช้,ทําให้การใช้งานที่เข้าใจและการติดตามกระบวนการในเวลาจริงระบบนี้รวมโมดูลการทํางานหลายอย่าง รวมถึงการแสดงชิ้นงานแบบกราฟิก การจัดการข้อมูลมหาศาล การจดภาพสถานะการตั้งตําแหน่ง และแจ้งเตือนความผิดพลาดอัตโนมัติ
ตัวอย่างชิ้นงานที่ผ่านการแปรรูปสอดคล้องกับรายละเอียดของอุตสาหกรรมทั่วไปและความต้องการการแปรรูปทั่วไปของภาคหอคอยเหล็กมุมให้ลูกค้าแสดงให้เห็นอย่างชัดเจนถึงความแม่นยําของการแปรรูป, คุณภาพการแปรรูปและศักยภาพการผลิต ตัวอย่างเหล่านี้เป็นมาตรฐานที่น่าเชื่อถือในการประเมินผลงานของอุปกรณ์และความสามารถในการปรับปรุงการผลิตการสนับสนุนการตัดสินใจการลงทุนที่เป้าหมายและมีหลักฐาน.
ในการก่อสร้างสายส่งความดันสูงสุด (UHV) หอไฟฟ้าต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระทางกลที่สําคัญอุปกรณ์การแปรรูประดับมืออาชีพนี้ทํางานเป็นสถานที่ผลิตหลักสําหรับการแปรรูปส่วนเหล็กมุมของโครงสร้างหอคอยหลัก, ส่งสารแก้ไขการประมวลผลที่มีประสิทธิภาพสูงและมีความแม่นยําสําหรับโครงการผลิตหอ UHV
