การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~360×360×35 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000/1200 |
| จำนวนกลุ่มตัวละคร: | 4 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงเครื่องหมายด้านหลัง (มม.): | 50-330 (แบบไม่มีขั้นบันได) |
| เน้น: | CNC Angle Iron Drilling Production Line,Lattice Towers เครื่องเจาะมุม CNC |
||

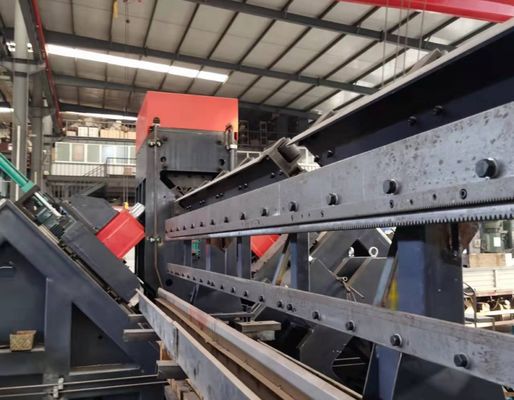

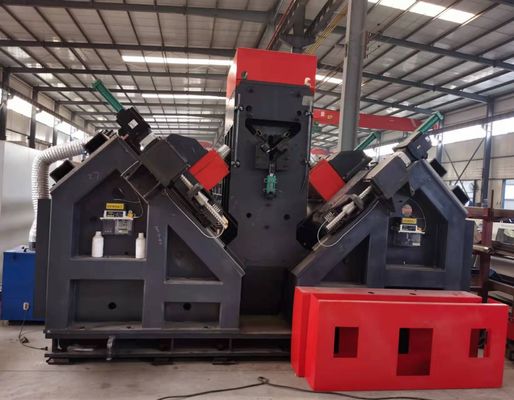

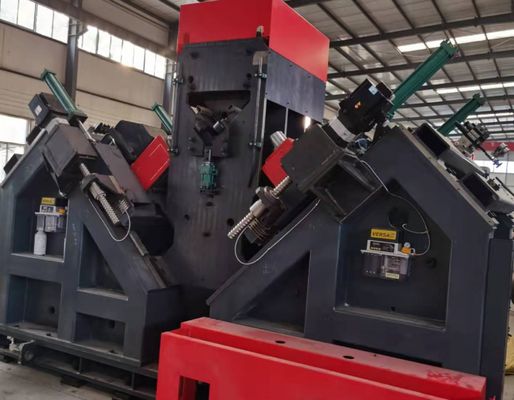

200m / นาที ความเร็วการตัดของเจาะ CNC มุม สายการผลิตเจาะเหล็กสําหรับหอคอย lattice
การใช้สินค้า:
สายการผลิต CNC การเจาะและเครื่องหมายเหล็กมุมถูกออกแบบโดยเฉพาะเจาะจงสําหรับเจาะและ stamping เหล็กมุมขนาดใหญ่ความแข็งแรงสูงที่ใช้ในหอคอยสายส่งมันสามารถในการประมวลผลทุกรูที่ต้องการบนเหล็กมุม, รับประกันคุณภาพหลุมที่โดดเด่นและความแม่นยําของตําแหน่งที่แม่นยํา. นอกจากนี้, เส้นการผลิตยังมีประสิทธิภาพการทํางานสูงและระดับอัตโนมัติสูง.
ปริมาตรหลัก:
| รุ่น | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 360 ×360×35 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 6000 |
| แม็กซ์ความเร็วการตัดของเครื่องเจาะ (m/min) | 200 |
| เครื่องแกน CNC | 9 |
| ระยะของรอยหลัง (มม.) | 50-330 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | อากาศ atomization การเย็นภายในแห้ง |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 34 × 8.9 × 3 |
ลักษณะสินค้า:
1การทํางานแบบอัตโนมัติที่ระดับสูง
สายการผลิตนี้มีระบบการบรรทุกวัสดุแบบอัตโนมัติเต็ม ประกอบด้วยเส้นทางอาหารแนวราบและกรอบบรรทุกแบบหมุนพร้อมกับอุปกรณ์อัตโนมัติในการถอดสินค้าและชุดขนส่งวัสดุกระบวนการเจาะและเจาะทั้งหมดสําหรับเหล็กมุมถูกดําเนินการภายในวงจรการผลิตที่ไม่หยุดยั้งหนึ่ง กระบวนการทํางานทั้งหมดทํางานโดยสิ้นเชิงไร้การดูแล ซึ่งมีประสิทธิภาพลดค่าแรงงานและในขณะเดียวกันเพิ่มประสิทธิภาพการผลิตและความมั่นคงในการใช้งานของอุปกรณ์.
2หน่วยเจาะแม่นยําสูง
กระบอกเจาะใช้กระบอกเจาะความละเอียด BT40 ของไต้หวันที่มีคุณภาพสูง พร้อมวงจรเย็นภายในเพื่อให้มีความสามารถในการเจาะที่เหนือกว่าและความละเอียดขนาดที่โดดเด่นหน่วยเจาะมีเครื่องมือเจาะหัว 6 CNC-drivenสําหรับรูที่มีกว้างเท่ากันและระยะห่างเท่ากันไปยังขอบบนของ flanges เหล็กมุมหัวเจาะคู่บนสองด้านสามารถทํางานพร้อมกันเพื่อให้มีประสิทธิภาพในการประมวลผลและผลิตทั้งหมด
3. อินทิวชั่น อินเตอร์เฟซมนุษย์-เครื่องจักร
ระบบควบคุมมีการสนับสนุนภาษาสองภาษาสําหรับภาษาจีนและภาษาอังกฤษ. มันให้การทํางานที่ตรงไปตรงมาและนําเสนอภาพวาดของชิ้นงานในรูปภาพที่ชัดเจน
4. กระบวนการเขียนโปรแกรมที่เรียบง่าย
การตั้งโปรแกรมเป็นที่สะดวกมาก. ผู้ประกอบการเพียงแค่จําเป็นต้องใส่ขนาดของชิ้นงาน, กว้างหลุม, ขนาดหลุมและปริมาณการผลิต. นอกจากนี้,โปรแกรมสามารถส่งออกโดยตรงจากโปรแกรมการตั้งรัง CAD/CAMระบบนี้ยังเข้ากันได้กับไฟล์.NC1 ที่ผลิตโดยโปรแกรม TEKLA ทําให้สามารถทํางานร่วมกันได้ดีเยี่ยม และเชื่อมต่อการทํางานได้อย่างต่อเนื่อง
5. ส่วนกลางที่มีคุณภาพสูง
ส่วนประกอบฮิดรอลิก พนูเมติก และไฟฟ้าหลักๆ ถูกจัดซื้อจากผู้จัดจําหน่ายที่มีชื่อเสียงและน่าเชื่อถือ เพื่อรับประกันการทํางานที่มั่นคง และอายุการใช้งานที่ยาวนานของอุปกรณ์
6. ฟังก์ชันการตรวจสอบความผิดพลาด
อุปกรณ์นี้ถูกบูรณาการกับโมดูลการตรวจสอบตัวเองที่ซับซ้อน ทําให้สามารถตรวจพบและแก้ไขความผิดปกติในการทํางานได้อย่างรวดเร็ว
7. ปรับแต่งการตัด
โมดูลตัดตัดตามความต้องการมีให้เลือกเป็นอุปกรณ์เสริม. มันใช้เทคโนโลยีตัดตัดใบสองใบที่ล้ําสมัยเพื่อบรรลุความแม่นยําในการประมวลผลและประสิทธิภาพการทํางานที่สูงกว่า
ตัวอย่างด้านบนครอบคลุมคุณสมบัติมาตรฐานหลักและการจัดวางรูของเหล็กมุมที่ใช้อย่างแพร่หลายในการผลิตหอส่งพลังงานมันทําให้ลูกค้าและบุคลากรตรวจสอบที่น่าจะเป็นสามารถตรวจสอบและประเมินผลการทํางานของอุปกรณ์ในสถานที่, ให้ข้อมูลเชิงปฏิบัติการและภาพ เพื่อตัดสินว่าเครื่องสามารถตอบสนองความต้องการการผลิตจริงของการผลิตหอส่งสัญญาณหรือไม่
ในโครงการสายส่งความดันสูงสุด (UHV) หอไฟฟ้าต้องทนต่อสภาพแวดล้อมภายนอกที่รุนแรงและภาระโครงสร้างที่หนักอุปกรณ์นี้มีบทบาทที่จําเป็นในการประมวลผลส่วนประกอบสแตนเลสมุมที่สร้างโครงสร้างรับภาระหลักของหอคอยมันทําการเจาะและเจาะงานสําหรับเหล็กมุมที่ใช้ในตัวหลักของหอคอย, แขนข้ามและส่วนโครงสร้างหลักอื่น ๆ ด้วยความแม่นยําสูงและประกันผลประกอบการเชื่อมต่อที่น่าเชื่อถือตามนั้น, อุปกรณ์จะช่วยเพิ่มความมั่นคงของโครงสร้างโดยรวม ความปลอดภัยในการใช้งานและผลการใช้งานระยะยาวของหอรับส่งตลอดรอบชีวิตของพวกเขา
