การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | สูงสุด Punching (dia. х thi.) (มม.): | Φ26х20 |
|---|---|---|---|
| แรงเจาะ (kN): | 1,000/1200 | แรงทำเครื่องหมาย (kN): | 1,000/1200 |
| แรงตัด (kN): | 2200/4300 | สูงสุด ความยาวของว่างเปล่า (M): | 14 |
| สูงสุด ความยาวของเสร็จแล้ว (M): | 12 | ต่อยต่อด้าน: | 3 |
| เน้น: | เครื่องทําเหล็กมุม CNC หลายฟังก์ชัน,14x10x19mm ตัวอักษร CNC เครื่องผลิต,32x7x3m มิติ CNC มุมเครื่อง |
||
14x10x19 มม ขนาดตัวอักษร เครื่องผลิตเหล็กมุมหลายฟังก์ชัน CNC ขนาด 32x7x3m
การนําเสนอสินค้า:

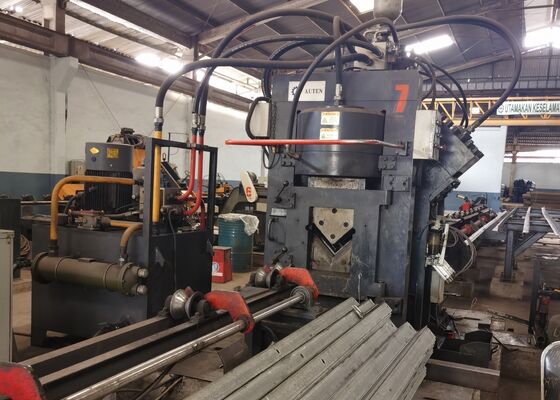

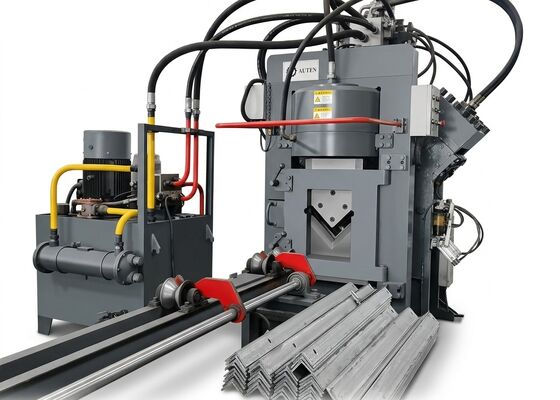

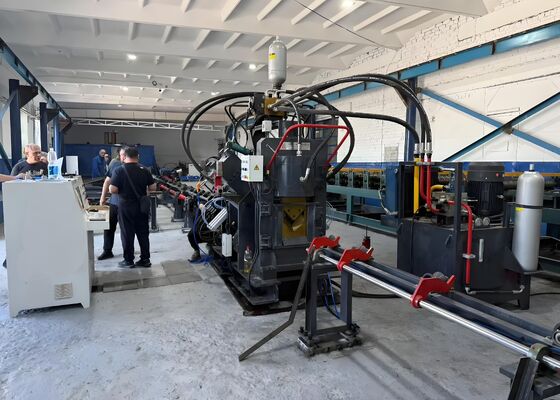

สายการผลิตเหล็กมุม CNC ความเร็วสูงชุด JNC รวมกระบวนการเจาะ ตราและตัด ประกอบด้วยหน่วยเจาะ, หน่วยเจาะ, หน่วยตัด, ระบบขนส่งข้ามระบบขนส่งหมุน, ขนส่งอาหาร, ขนส่งการปล่อย, CNC ขนส่งรถ, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, ระบบปนูเมติกและอุปกรณ์ช่วยอื่น ๆเครื่องปรับปรุงโดยเฉพาะเจาะจงสําหรับการประมวลผลอัตโนมัติของเหล็กมุมสําหรับการผลิตหอไฟฟ้า, ขั้นตอนการผลิตทั้งหมดถูกบริหารโดยกลางโดยระบบควบคุม CNC. อุปกรณ์มีการทํางานที่เข้าใจและสนับสนุนอัตโนมัติ, ความละเอียดสูงการผลิตชุดของชิ้นงานเหล็กมุม.
ปริมาตรสินค้า:
| รุ่น | JNC2020 |
| ขนาดมุม (mm) | 50x50x4~200x200x20 |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х20 |
| พลังกระแทก (kN) | 1000/1200 |
| พลังการตรา (kN) | 1000/1200 |
| พลังการตัด (kN) | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 14 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 12 |
| ปังต่อด้าน | 3 |
| กลุ่มตัวอักษรหมาย | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 |
| เครื่องแกน CNC | 3 |
| โหมดการตัด | มีใบสองใบ หรือ มีใบเดียว |
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน |
| ความเร็วในการให้อาหารสูงสุด (m/min) | 80 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| โดยรวมขนาด(m) | ประมาณ 32x7x3 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:
1อุปกรณ์เจาะเหล็กมุม CNC ได้รับการตั้งค่าด้วยสถานีเจาะสองถึงสามสถานี และสถานีแต่ละสถานีมีความสอดคล้องกับสามรายการที่แตกต่างกันของช่องเจาะสถานีเจาะทั้งหมดนําการควบคุม CNC สามารถเขียนโปรแกรมได้อย่างเต็มที่ เพื่อให้แน่ใจว่าการตั้งตําแหน่งที่ตรงและแม่นยําระหว่างกระบวนการเจาะทั้งหมด. เครื่องสามารถแปรรูปรูกลมและรูสล็อตเพื่อตอบสนองความต้องการการประมวลผลที่หลากหลายอุปกรณ์ส่งผลให้มีประสิทธิภาพการผลิตที่เพิ่มขึ้นอย่างมากเมื่อแปรรูปเหล็กมุม 50×50×4 มิลลิเมตร ความจุในการผลิตต่อวันสามารถถึง 9 ถึง 10 ตันต่อการทํางาน 8 ชั่วโมง
2. โมดูลการตราของเครื่องแปรรูปเหล็กมุม CNC ถูกติดตั้งบนโครงสร้างกรอบบูรณาการความแข็งแรงสูงที่รองรับการสลับอัตโนมัติและการปรับตําแหน่งตัวอักษรแบบเต็มระยะทางโดยใช้โปรแกรมนอกจากนี้ อุปกรณ์ใช้กลไกหมุนหมุนหมุน 10 สถานที่การทําเครื่องหมายดิสก์, ทําให้การเลือกตัวอักษรเป็นระบบอัตโนมัติโดยสิ้นเชิงโดยไม่ต้องการลงมือ,ซึ่งเพิ่มประสิทธิภาพการติดป้ายและผลิตภัณฑ์การดําเนินงานโดยรวมได้อย่างมีประสิทธิภาพ.
3หน่วยตัดเหล็กมุม CNC ใช้โครงสร้างตัดใบเดียวที่มีประสิทธิภาพการตัดที่เหนือกว่ากระบวนการตัดบรรลุการสูญเสียวัสดุศูนย์ขณะที่ให้ผิวตัดเรียบและความแม่นยําขนาดสูงกลมเล็บถูกออกแบบด้วยโครงสร้างประตูเปิดเข้า ทําให้สะดวกต่อการเปลี่ยนเล็บอย่างปลอดภัย สะดวกและรวดเร็ว และการบํารุงรักษาประจําวัน
4. แพลตฟอร์มขนส่งข้ามนํามาใช้มอเตอร์และกล่องเกียร์การขับเคลื่อนการปรับแต่งเพื่อโอนมุมงานเหล็กชิ้นงานอย่างต่อเนื่องไปยังกรอบขนส่งหมุนการออกแบบโครงสร้างนี้รับประกันตําแหน่งของชิ้นงานที่มั่นคงบนขนส่งอาหารและรับประกันการทํางานต่อเนื่องและมั่นคงของวิธีการผลิตต่อมา.
5ชิ้นส่วนการทํางานถูก clamped อย่างมั่นคงและขนส่งโดยแม่นยําโดยรถรับประทาน CNC เพื่อรักษาตําแหน่งที่แม่นยําตลอดกระบวนการการแปรรูปทั้งหมดรถขนอาหารถูกขับเคลื่อนโดยมอเตอร์ servo ที่มีประสิทธิภาพสูง และพร้อมกับอุปกรณ์การตอบสนองเครื่อง encoder photoelectric, สร้างระบบควบคุมวงจรปิดที่สมบูรณ์แบบ เพื่อให้แน่ใจว่าการให้อาหารและการตั้งตําแหน่งมีความแม่นยําสูง
6อุปกรณ์เจาะและเครื่องหมายเหล็กมุม CNC ใช้ไฮดรอลิกขับเคลื่อนเพื่อทําการเจาะ, การเจาะและการตัดมันพร้อมกับหน่วยพลังงานไฮดรอลิกที่มีประสิทธิภาพสูงที่บูรณาการกับอุปกรณ์สะสมพลังงานท่อหลอดไฮดรอลิกทั้งหมดนํามาใช้ฟิตติ้งเชื่อมต่อชนิด ferrule ที่มีผลการปิดที่น่าเชื่อถือและสะดวกในการแยกแยกเพื่อบํารุงรักษาและเปลี่ยนคอร์ไฮดรอลิก manifold บล็อกถูกจัดจําหน่ายโดยแบรนด์ที่รู้จักกันดี Atos, รับประกันการทํางานที่มั่นคงและความน่าเชื่อถือในระยะยาวของระบบไฮดรอลิกทั้งหมด
7หน่วยพลังงานไฮดรอลิกรองรับหลายโหมดการเย็น รวมถึงการเย็นน้ํา, การเย็นอากาศ และการเย็นเครื่องเย็นน้ํามันลูกค้าสามารถเลือกคําตอบในการปรับปรุงความเย็นที่ดีที่สุด โดยพิจารณาจากสภาพการผลิตจริงในสถานที่และความต้องการในการใช้งาน.
8ระบบควบคุมหลักประกอบด้วยคอมพิวเตอร์อุตสาหกรรม, PLC เครื่องควบคุม, หน่วยขับเคลื่อน servo, สวิทช์เซ็นเซอร์ภายนอกและส่วนประกอบสําคัญอื่น ๆ.ระบบสามารถผลิตโปรแกรมการแปรรูปที่ตรงกันได้โดยอัตโนมัติ. มันสนับสนุนรูปแบบไฟล์หลัก ๆ เช่น DXF และ NC นําออกจากซอฟต์แวร์การออกแบบ CAD คอมพิวเตอร์อุตสาหกรรมมีอินเตอร์เฟซการปฏิสัมพันธ์มนุษย์-เครื่องมือทําให้การทํางานง่ายและการติดตามกระบวนการที่เข้าใจง่ายระบบรวมโมดูลการทํางานหลายอย่าง รวมถึงการแสดงภาพของชิ้นงาน, การจัดการข้อมูลมวลชน, การแสดงสถานะตําแหน่งและเตือนสัญญาณผิดพลาดอัตโนมัติ
ตัวอย่างชิ้นงานที่แปรรูปตรงกับมาตรฐานการชี้แจงทั่วไปและความต้องการการแปรรูปทั่วไปของอุตสาหกรรมหินมุมทําให้ลูกค้าสามารถตรวจสอบความแม่นยําในการแปรรูปของอุปกรณ์ได้, คุณภาพการแปรรูปและระดับการผลิต ตัวอย่างเหล่านี้เป็นเกณฑ์มาตรฐานที่น่าเชื่อถือในการประเมินผลการทํางานของอุปกรณ์และการปรับปรุงการผลิตทําให้ลูกค้าสามารถตัดสินใจการลงทุนได้อย่างเป้าหมายและถูกต้อง.
ในการก่อสร้างสายส่งความดันสูงสุด (UHV) หอคอยพลังงานต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระทางกลที่หนักอุปกรณ์การแปรรูปมืออาชีพนี้เป็นสถานที่ผลิตหลักสําหรับการแปรรูปส่วนเหล็กมุมของโครงสร้างหอคอยหลัก, ส่งสารแก้ไขการประมวลผลที่มีประสิทธิภาพสูงและความแม่นยําสูงสําหรับโครงการผลิตหอ UHV
