การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~360×360×35 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000/1200 |
| จำนวนกลุ่มตัวละคร: | 4 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงเครื่องหมายด้านหลัง (มม.): | 50-330 (แบบไม่มีขั้นบันได) |

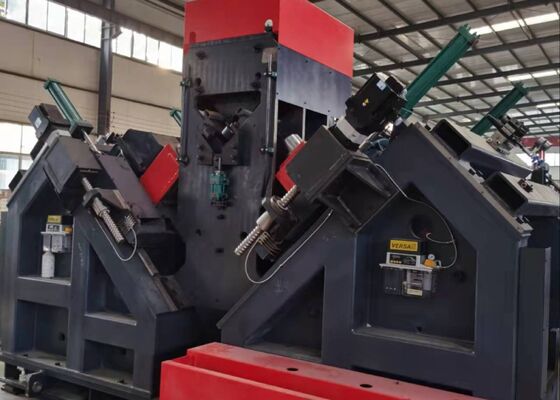

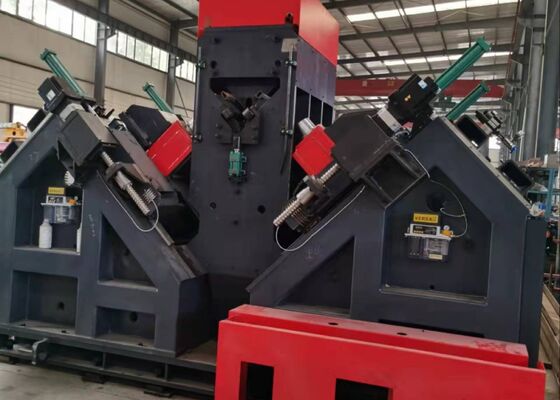

ใช้ในเครื่องปั๊มเจาะมุมซีเอ็นซีทาวเวอร์สายส่งรุ่น ADM3635
การใช้ผลิตภัณฑ์:

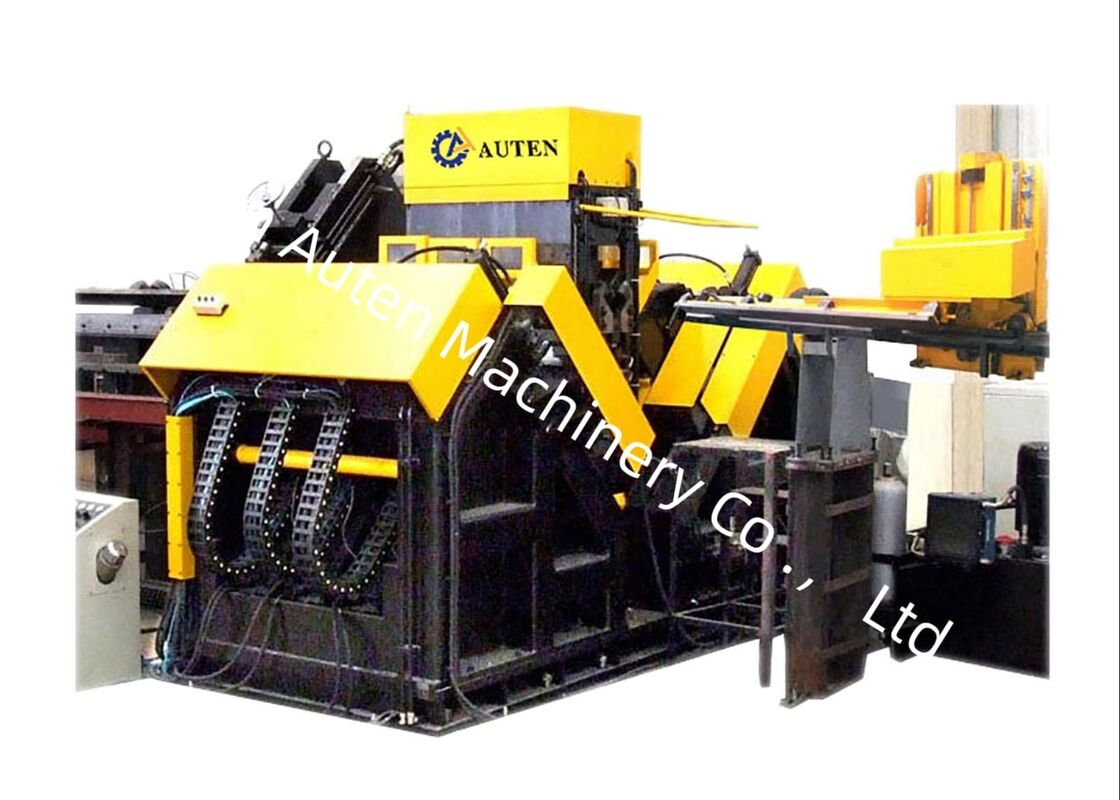

สายการผลิตการเจาะและทำเครื่องหมายเหล็กมุม CNC ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการเจาะและการปั๊มเหล็กมุมขนาดใหญ่ที่มีความแข็งแรงสูงที่ใช้ในเสาสายส่ง สามารถประมวลผลรูที่จำเป็นทั้งหมดบนเหล็กฉากได้ ทำให้มั่นใจได้ถึงคุณภาพของรูที่ยอดเยี่ยมและความแม่นยำของตำแหน่งที่แม่นยำ นอกจากนี้ สายการผลิตยังให้ประสิทธิภาพการดำเนินงานที่สูงและระบบอัตโนมัติในระดับที่เหนือกว่า
พารามิเตอร์หลัก:
| แบบอย่าง | ADM3635 |
| ขนาดมุม (มม.) | 100×100×10~360×360×35 |
| สูงสุด ความยาวของช่องว่าง (ม.) | 14 |
| เรียวของแกนเจาะ | 40 บาท |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | Ф40 |
| จำนวน จำนวนการเจาะแต่ละด้าน (ชิ้น) | 3 (รวม 6 ทั้งสองด้าน) |
| ความเร็วการหมุนสูงสุดของสปินเดิล (รอบ/นาที) | 6000 |
| ความเร็วตัดสูงสุดของดอกสว่าน (ม./นาที) | 200 |
| แกนซีเอ็นซี | 9 |
| ช่วงเครื่องหมายด้านหลัง (มม.) | 50-330 (แบบไม่มีขั้นบันได) |
| สูงสุด ความเร็วการป้อนมุม (m/min) | 40 |
| แรงทำเครื่องหมาย (kN) | 1,000/1200 |
| จำนวน ของกลุ่มตัวละคร | 4 |
| จำนวน ของตัวละครในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| ระบบระบายความร้อนของสว่าน | การทำให้เป็นละอองอากาศระบายความร้อนภายในแบบแห้ง |
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง |
| ขนาดโดยรวม (ม.) | 34×8.9×3 |
คุณสมบัติผลิตภัณฑ์:
1. ระบบอัตโนมัติขั้นสูง สายการผลิตถูกรวมเข้ากับระบบการโหลดอัตโนมัติเต็มรูปแบบ ซึ่งประกอบด้วยช่องป้อนแนวนอนและชั้นวางโหลดแบบหมุน พร้อมด้วยระบบขนถ่ายอัตโนมัติและกลไกการป้อนวัสดุ การดำเนินการเจาะและเจาะเหล็กฉากทั้งหมดเสร็จสิ้นในวงจรการผลิตต่อเนื่องเพียงครั้งเดียว กระบวนการทั้งหมดดำเนินการโดยไม่มีการแทรกแซงด้วยตนเอง ซึ่งช่วยลดความต้องการแรงงานลงอย่างมาก ในขณะเดียวกันก็ปรับปรุงประสิทธิภาพการผลิตและความน่าเชื่อถือในการปฏิบัติงาน
2. ระบบการเจาะที่มีความแม่นยำสูง สปินเดิลการเจาะใช้สปินเดิลความแม่นยำ BT40 ระดับพรีเมี่ยมที่ผลิตในไต้หวัน และรวมเอาระบบจ่ายน้ำหล่อเย็นภายในเพื่อให้ได้ประสิทธิภาพการเจาะที่ยอดเยี่ยมและความแม่นยำของขนาด ชุดเจาะได้รับการกำหนดค่าด้วยหัวเจาะที่ควบคุมโดย CNC จำนวน 6 หัว ซึ่งกระจายอย่างสม่ำเสมอโดยมีหัวเจาะ 3 หัวอยู่ที่แต่ละด้านของเหล็กฉาก เมื่อรูมีเส้นผ่านศูนย์กลางเท่ากันและตั้งอยู่ในระยะห่างเท่ากันจากขอบด้านบนของหน้าแปลนเหล็กฉาก หัวเจาะที่สอดคล้องกันทั้งสองด้านสามารถทำงานพร้อมกันได้ ช่วยเพิ่มประสิทธิภาพการตัดเฉือนและความสามารถในการผลิตสูงสุด
3. ส่วนต่อประสานซอฟต์แวร์ที่ใช้งานง่าย ซอฟต์แวร์นี้มีอินเทอร์เฟซสองภาษาจีน/อังกฤษ ช่วยให้ใช้งานได้ง่ายขึ้น และรับประกันการแสดงภาพแบบชิ้นงานที่ชัดเจน
4. การเขียนโปรแกรมที่คล่องตัว การสร้างโปรแกรมทำได้ง่าย: ผู้ใช้เพียงป้อนขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู ระยะห่างรู และปริมาณเท่านั้น อีกทางหนึ่ง สามารถสร้างโปรแกรมได้โดยตรงผ่านซอฟต์แวร์ CAD/CAM lofting ระบบยังรองรับไฟล์ .NC1 ที่สร้างโดยซอฟต์แวร์ TEKLA เพื่อให้มั่นใจถึงความเข้ากันได้ในวงกว้างและการผสานรวมเวิร์กโฟลว์ที่มีประสิทธิภาพ
5. ส่วนประกอบระดับพรีเมียม ชิ้นส่วนไฮดรอลิก นิวแมติก และไฟฟ้าที่สำคัญได้มาจากแบรนด์ที่มีชื่อเสียงและเป็นที่ยอมรับ เพื่อให้มั่นใจในความน่าเชื่อถือและประสิทธิภาพในระยะยาว
6. การวินิจฉัยข้อผิดพลาดแบบรวม อุปกรณ์นี้ติดตั้งระบบวินิจฉัยตนเองขั้นสูงเพื่อการระบุและแก้ไขปัญหาข้อผิดพลาดในการปฏิบัติงานโดยทันที
7. โมดูลตัดเสริม มีชุดตัดเสริมให้เลือกใช้ ซึ่งผสมผสานเทคโนโลยีการตัดใบมีดคู่ที่ล้ำสมัยเพื่อเพิ่มความแม่นยำและประสิทธิภาพ
ตัวอย่างเหล่านี้แสดงถึงข้อกำหนดมาตรฐานที่หลากหลายและการกำหนดค่ารูของเหล็กฉากที่ใช้กันทั่วไปในการก่อสร้างหอสายส่ง ช่วยให้ผู้มีแนวโน้มเป็นผู้ใช้หรือผู้ตรวจสอบสามารถตรวจสอบและประเมินประสิทธิภาพการทำงานของอุปกรณ์ได้โดยตรง โดยนำเสนอข้อมูลอ้างอิงที่จับต้องได้และใช้งานง่ายสำหรับการประเมินว่าเครื่องจักรนั้นตรงตามความต้องการการผลิตจริงของการผลิตหอสายส่งหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งอาคารจำเป็นต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระทางโครงสร้างที่สำคัญ อุปกรณ์นี้ทำหน้าที่สำคัญในการผลิตส่วนประกอบเหล็กฉากที่ประกอบเป็นโครงรับน้ำหนักหลักของอาคาร ทำการเจาะและเจาะเหล็กฉากที่ใช้ในตัวหอคอย แขนกางเขน และส่วนประกอบโครงสร้างหลักอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความแม่นยำของมิติสูงและคุณภาพการเชื่อมต่อที่เชื่อถือได้ ผลที่ได้คือมีส่วนทำให้โครงสร้างโดยรวมมีความสมบูรณ์ ความน่าเชื่อถือในการปฏิบัติงาน และความทนทานในระยะยาวของเสาส่งสัญญาณตลอดอายุการใช้งาน
