การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | สูงสุด Punching (dia. х thi.) (มม.): | Φ26х20 |
|---|---|---|---|
| แรงเจาะ (kN): | 1,000/1200 | แรงทำเครื่องหมาย (kN): | 1,000/1200 |
| แรงตัด (kN): | 2200/4300 | สูงสุด ความยาวของว่างเปล่า (M): | 14 |
| สูงสุด ความยาวของเสร็จแล้ว (M): | 12 | ต่อยต่อด้าน: | 3 |

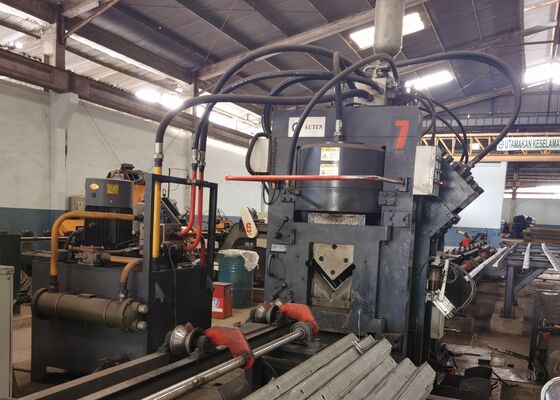

50х50х4~200х200х20mm ขนาดมุม เครื่องตัดมุม CNC อัตโนมัติ
การนําเสนอสินค้า:

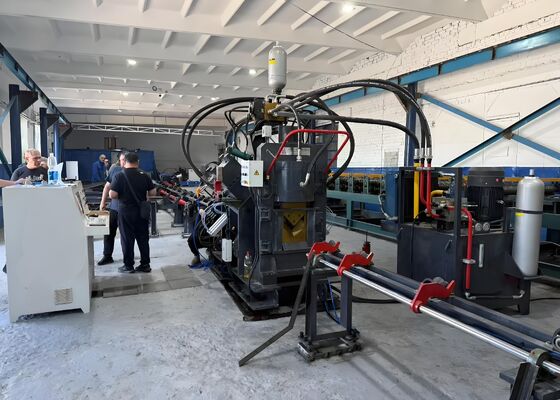

สายการผลิตเหล็กมุม CNC ความเร็วสูงชุด JNC สําหรับการเจาะ, การตราและการตัดประกอบด้วยระบบเจาะ, ระบบการตรา, ระบบการตัด,ระบบขนส่งหมุนเครื่องขนส่งอาหาร เครื่องขนส่งปลดสินค้า เครื่องขนส่งอาหาร CNC ระบบไฮดรอลิก ระบบควบคุมไฟฟ้า ระบบลม และอุปกรณ์ช่วยอื่น ๆสายการผลิตนี้ถูกออกแบบโดยเฉพาะสําหรับการแปรรูปอัตโนมัติของเหล็กมุมที่ใช้ในอุตสาหกรรมการผลิตหอคอย. การทํางานการผลิตทั้งหมดถูกควบคุมโดยระบบ CNC ให้การทํางานที่สะดวกต่อผู้ใช้และสามารถอัตโนมัติ, ความแม่นยําสูง,และความสามารถในการผลิตในจํานวนมาก.
ปริมาตรสินค้า:
| รุ่น | JNC2020 |
| ขนาดมุม (mm) | 50x50x4~ |
| 200x200x20 | |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х20 |
| พลังกระแทก (kN) | 1000/1200 |
| พลังการตรา (kN) | 1000/1200 |
| พลังการตัด (kN) | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 14 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 12 |
| ปังต่อด้าน | 3 |
| กลุ่มตัวอักษรหมาย | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 |
| เครื่องแกน CNC | 3 |
| โหมดการตัด | มีใบสองใบ หรือ มีใบเดียว |
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน |
| ความเร็วในการให้อาหารสูงสุด (m/min) | 80 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม(m) | ประมาณ 32x7x3 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:

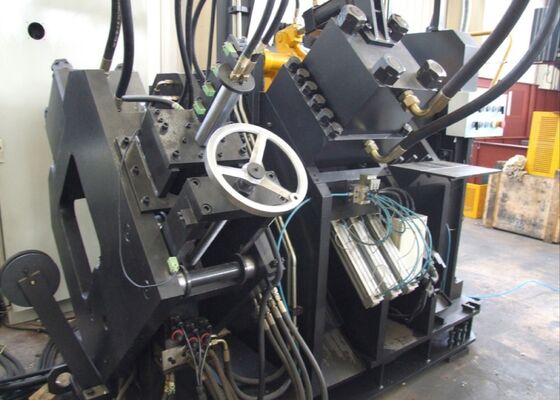

1เครื่องเจาะเหล็กมุม CNC มีสองหรือสามสถานีเจาะ โดยสถานีแต่ละสถานีถูกออกแบบให้รองรับสามกว้างเจาะที่แตกต่างกันสถานีเจาะทั้งหมดทํางานภายใต้การควบคุม CNC เพื่อรับประกันตําแหน่งแม่นยําตลอดกระบวนการเจาะ. อุปกรณ์สามารถประมวลผลทั้งรูกลมและรูสล็อต. ด้วยการให้อาหารความเร็วสูงและการทํางาน Punching, เครื่องจักรได้ปรับปรุงผลผลผลิตอย่างมากสําหรับเหล็กมุม 50 × 50 × 4 มิลลิเมตร, ความจุในการแปรรูปสามารถบรรลุประมาณ 9 10 ตันภายในการทํางานแปดชั่วโมง
2.ส่วนการตราของเครื่องเจาะเหล็กมุม CNC ถูกบูรณาการในโครงสร้างกรอบที่แข็งแกร่งและแข็งแกร่งสูงที่สามารถเลือกโดยอัตโนมัติผ่านการควบคุมที่วางโปรแกรม, ด้วยตําแหน่งตัวอักษรที่สามารถปรับเปลี่ยนได้อย่างเต็มที่ นอกจากนี้ เครื่องยังมีระบบเครื่องหมายหมุนหมุน 10 เส้นที่ทําให้การเลือกตัวอักษรเป็นระบบอัตโนมัติโดยไม่ต้องใช้มือเพิ่มผลิตการติดป้ายและประสิทธิภาพการดําเนินงานอย่างสําคัญ.
3. เครื่องตัดเหล็กมุม CNC ใช้ระบบตัดใบเดียว, ให้ความสามารถในการตัดที่โดดเด่น. กระบวนการตัดไม่สร้างเศษวัสดุ,ในขณะที่รับประกันการตัดที่สะอาดและมีความละเอียดสูงกลมใบมีดถูกออกแบบด้วยโครงสร้างประตูที่เปิดให้เข้าถึง ทําให้สามารถเปลี่ยนใบมีดได้อย่างสะดวกและปลอดภัย
4. โต๊ะขนส่งขั้วโอนเหล็กมุมได้อย่างราบรื่นบนรากขนส่งหมุนผ่านระบบขับเคลื่อนมอเตอร์และกล่องเกียร์อุปกรณ์นี้รับประกันการจัดตั้งที่มั่นคงของเหล็กมุมบน conveyor การให้อาหารสําหรับการดําเนินงานต่อเนื่องลงสาย.
5ชิ้นงานถูกถือไว้อย่างมั่นคงและขนส่งโดยรถขนส่งอาหาร CNC, รับประกันตําแหน่งที่แม่นยําตลอดวงจรการแปรรูปรถขนอาหารถูกขับเคลื่อนโดยมอเตอร์การขับเคลื่อน servo และติดตามโดยระบบการตอบสนอง encoder photoelectricการทํางานภายในระบบควบคุมวงจรปิดอย่างเต็มที่
6. เครื่องเจาะและเครื่องหมายเหล็กมุม CNC ใช้ระบบขับเคลื่อนไฮดรอลิกในการดําเนินงานเจาะ, การเจาะและการตัดมันพร้อมกับหน่วยพลังงานไฮดรอลิกที่มีประสิทธิภาพสูง ที่รวมกับระบบสะสมท่อหลอดไฮดรอลิกใช้เครื่องเชื่อมประเภทฟอร์รูล (ferrule) รับประกันผลการปิดดีเยี่ยมในขณะที่อนุญาตการเปลี่ยนและบํารุงรักษาง่ายแบล็อกหลอดไฮดรอลิกหลักถูกจัดจําหน่ายโดยแบรนด์ชื่อดัง Atos, รับประกันการทํางานที่มั่นคงและความน่าเชื่อถือสูงของระบบไฮดรอลิก
7หน่วยพลังงานไฮดรอลิกรองรับการปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงปรับปรุงลูกค้าสามารถเลือกวิธีแก้ไขการเย็นที่เหมาะสมที่สุด ตามสภาพการผลิตและความต้องการในการใช้งานจริงของพวกเขา.
8ระบบควบคุมส่วนใหญ่ประกอบด้วยคอมพิวเตอร์อุตสาหกรรม ระบบ PLC มอเตอร์ขับเคลื่อน servo สวิทช์การตรวจจับภายนอก และส่วนประกอบหลักอื่น ๆหลังจากผู้ประกอบการใส่รายละเอียดการแปรรูป, ระบบจะสร้างโปรแกรมการแปรรูปที่ต้องการโดยอัตโนมัติ. มันยังมีความสอดคล้องกับ DXF, NC และรูปแบบไฟล์อื่น ๆ ที่ส่งออกจากโปรแกรม CAD.คอมพิวเตอร์อุตสาหกรรมมีอินเตอร์เฟซมนุษย์-เครื่องจักรที่ใช้ได้ง่าย, ทําให้การใช้งานเรียบง่ายและการติดตามกระบวนการที่ชัดเจน ระบบมีฟังก์ชันรวมถึงการจอภาพของชิ้นงาน, การจัดการข้อมูลที่กว้างขวาง, การแสดงตําแหน่งติดตามและสัญญาณเตือนความผิดพลาดอัตโนมัติ.
ตัวอย่างเหล่านี้ที่สะท้อนผลลัพธ์ของมาตรฐานและความต้องการการประมวลผลทั่วไปในอุตสาหกรรมหินมุมคุณภาพการแปรรูป, และมาตรฐานการผลิต พวกเขาให้พื้นฐานเชิงปฏิบัติการในการประเมินผลการทํางานของเครื่องจักรและความเหมาะสมสําหรับการใช้งานการผลิตเฉพาะเจาะจงโดยช่วยลูกค้าในการตัดสินใจการลงทุนที่แม่นยําและมีข้อมูลดี.
ในการก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยจําเป็นต้องทนต่อสภาพแวดล้อมที่รุนแรงและภาระโครงสร้างที่หนักอุปกรณ์นี้มีบทบาทสําคัญในการแปรรูปส่วนเหล็กมุมที่ใช้ในกรอบหอคอยหลักมันทําการเจาะและการเจาะประสิทธิภาพสูงบนเหล็กมุมที่นําไปใช้กับร่างหอคอย, cross-arms และส่วนสําคัญอื่น ๆ ของโครงสร้างรับประกันขนาดที่แม่นยําและการเชื่อมต่อต่อที่น่าเชื่อถือที่รักษาความแข็งแรงโดยรวม, ความมั่นคงและความน่าเชื่อถือทางโครงสร้างของหอคอย
